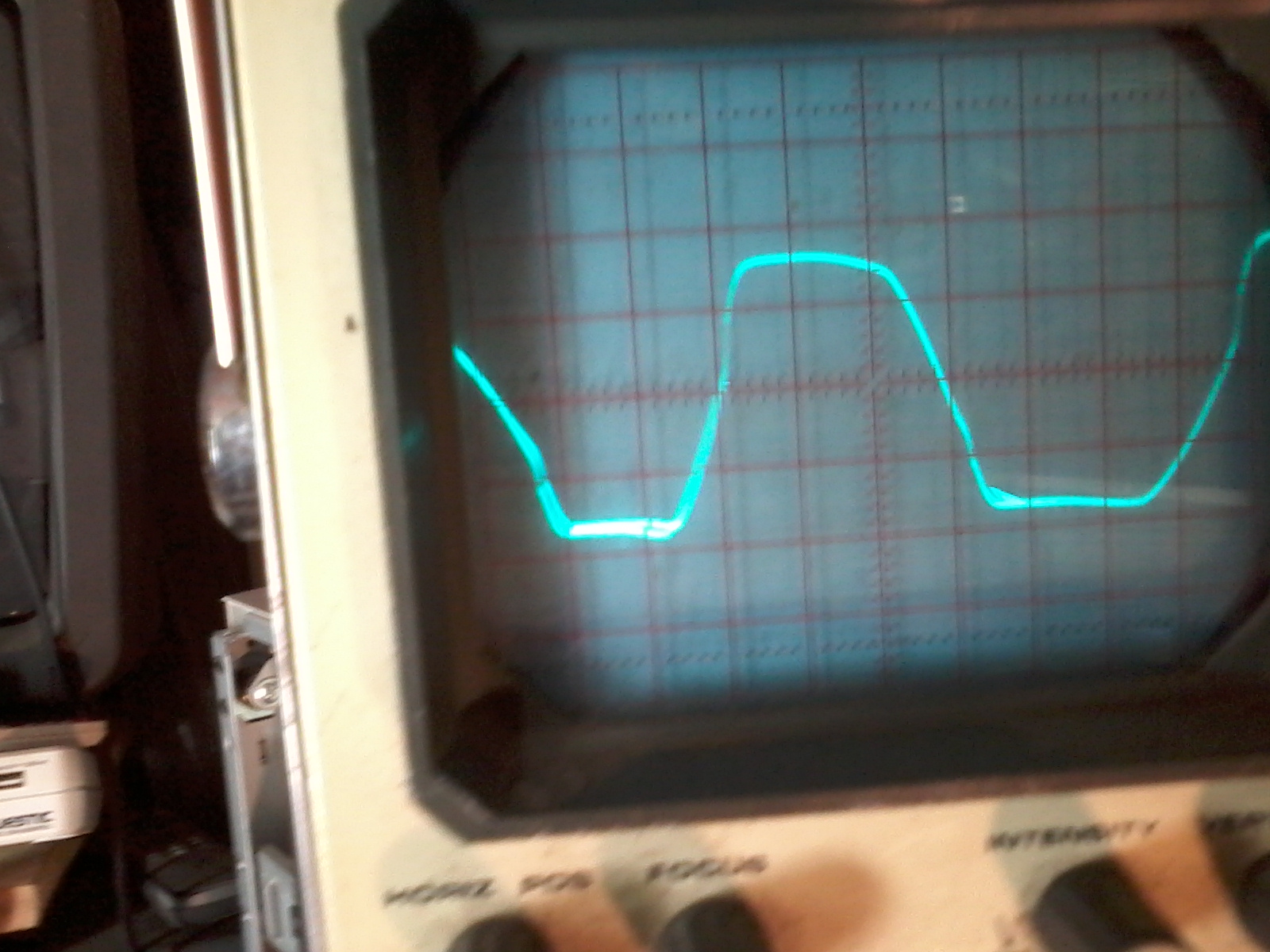

Ciao Cavallino ...buonasera...prove effettuate....la regolazione di tensione l'ho fatta e tutto va alla grande anche se con quel tipo di trasformatore li non arrivo a 250 volt causa gli avvolgimento che sono a 24 volt e non 21 ..l'ho tarato a 205 e la regolazione e ok anche con il carico rimane uguale ....ho fatto il test con le batterie e i due condensatori da 20  la sinusoide rimane quasi quadrata poi metto la foto,e in più il consumo salta "a vuoto" a 6 ampere (Troppo) mi sa tanto che dipenda dal trasformatore che scalda addirittura con 25 watt di carico...devo escogitare qualcosa..
ciao
bulover55

Rileggendo mi e venuto un dubbio,le due condensatore di filtro  che tensione di lavoro hanno,perché anche se il trasformatore e piccolo di potenza  e poi e 24+24,in uscita i 250 volt le devi avere,e poi l'assorbimento di 6 ampere e alto,prova a diminuire il pwm

Sul gate dell'IGBT c'è questa forma d'onda

E questo e il segnale che devi avere sul gate,in riferimento quello rosso,quello nero viene tagliato dal diodo zener

Un memento quella forma d'onda li mi veniva senza il regolatore...dovrebbe essere questa

Ho controllato il  Datasheet del irg4pc40u e mi dice che ha una potenza di 160 watt ,pero' questo signore e idoneo per tensione superiore hai 100 volt,inferiore lavora male
Dopo la massima tensione di picco sul gate e di 20 volt,sia in positivo che in negativo,dato che noi abbiamo 18 volt massimi,che  volendo le possiamo diminuire a piacere,ti consiglio di fare questa prova domani ,stacca il diodo zener e fai la prova.

Okk domani provo...ti ho inviato una foto senza il regolatore l'hai vista??
