** Project : GTI
**
** Component : GTI (ATmega8)
**
** Modulename : System
**
** Filename : GTI.c
**
** Abstract : This file is the implementation file for a grid tie
** inverter firmware
**
** Date : 2012-05-25
** Date mod : 2012-12-16 Modifications for Green power 350W, 14-28V inverter
**
*****************************************************************************
*/
/*
**===========================================================================
** 1 GENERAL
** 1.1 Revisions
**===========================================================================
*/
#define VERSION 100 //modifications by PetriK
/*
**===========================================================================
** 1.2 References
**===========================================================================
*/
// Hardware
// -------------- MCU LIB CONFIGURATION
#define FOSC (16000) // 16 MHz external crystal
#define F_CPU (FOSC*1000) // needed for AVR GCC
/*
**===========================================================================
** 1.3 Global user settings
**===========================================================================
*/
// define hardware
#define PJ14V // 14-28V nicht getestet!!!
//#define PJ28V // 28-52V
//#define _USE_LCD // LCD via HC164 serial shift register
//#define _DUMPLOAD // wenn Dumpload anschliessbar
#define _USE_BATTERY // if defined, disable MPPT and just seek for highest power
// define software (features)
//#define _PURESINE // exakte Sinustabelle
#define _MPPDELAY 30 // MPPTracker alle x*10ms
#define _MPPPOWERDIFF 4 // Leistungsdifferenz
#define _MPPMAXSTEP 15 // maximale Stepweite
/*
**===========================================================================
** 2. INCLUDE FILES
** 2.1 Standard include files
**===========================================================================
*/
#include <avr/io.h>
#include <avr/wdt.h>
#include <avr/interrupt.h>
#include <avr/pgmspace.h>
#include <util/delay.h> // benötigt F_CPU !!!
#include <string.h>
#include <stdint.h>
/*
**===========================================================================
** 2.2 Application include files
**===========================================================================
*/
/*
**===========================================================================
** 3. DECLARATIONS
** 3.1 Internal constants
**===========================================================================
*/
//PowerJack GTI 300 und 600
//Pinbeschreibung ATmega8:
// PortB
#define PWMDISABLE 0
#define PWMOUT 1
#define FANCONTROL 2 // 1 = EIN, 0 = AUS
#define _MOSI 3 // Daten/RS für LCD
#define _E 4 // Enable für LCD
#define _SCK 5 // CLK für LCD
// PortC
#define ADCUE 0 // Eingangsspannung Teiler 20:1
#define ADCIE 1 // Eingsngsstrom (150mV / A)
#define ADCUAC 2 // Netz-Sinus 4.5Vpp, ref 2.5V
#define ADCTEMP 3 // Temperaturmessung
#define DUMPLOAD 5 // 1 = AUS
// PortD 1 = EIN, 0 = AUS
#define RELAIS 1 // Eingangsrelais
#define LED3 2 // grün, Power
#define LED2 3 // grün, MPPTracker +
#define LED4 4 // grün, MPPTracker -
#define LED1 5 // rot, Fehler
#define ACCAPTURE 6 // Netz Sinus Vss 4.5V
#define ACREF 7 // +2.5V
// FuseBits1 = [CKOPT];
// FuseBits0 = [SUT1, BODLEVEL, BODEN];
// ProgMode = SPI;
// Temperatur: je höher der Wert desto höher die Temperatur
// entsteht aus 1023 - ADWert
#define _TempFanOn 680 //
#define _TempFanOff 660 //
#define _TempMax 850 // Übertemperatur
#ifdef PJ14V // Green Power 350W, 14-28V
//Spannungsgrenzen -> Spannungen nachfolgend in Zehntel Volt eintragen
#define _CurrMax 1000 // maximal zulässiger Strom ca.10 Ampere, modified by PetriK
#define _PeMax 2000 // maximale Eingangsleistung ca.200.0W, modified by PetriK
// Schaltschwellen für Eingang Relais
#define _UeRelOn 200 // ??? Relais ein 20V
#define _UeRelOff 170 // ??? Relais aus 17.5V
#define _UePwmOn 180 // Inverter startet 18V, modified by PetriK
#define _UePwmOff 175 // Inverter stopt 17.5V, modified by PetriK
#define _UeDumpLoadOn 300 // Dumpload zuschalten
#define _UeDumpLoadOff 280
#define _IeMin 2
#define _MUXUE 0x40 // ??
#define _MUXIE 0x41 // ??
#define _MUXUGRID 0x42 // ??
#define _MUXTEMP 0x43 // ??
#define _SCALE_UE 120 // Input voltage scaling; R1=2K, R2=18K = 100mV/V of input voltage, modified by PetriK
#define _SCALE_IE 1000 // Input current scaling; R30=18K, R26=27K = 120mV/A of input current as voltage, modified by PetriK
#define _SCALE_UG 200 // Grid voltage scaling; ?? Not sure what is the input pin for this and dont have test equipment - 200 seems to be working
#else
#ifdef PJ28V // PowerJack 28-52V
//Spannungsgrenzen -> Spannungen nachfolgend in Zehntel Volt eintragen
#define _CurrMax 900 // maximal zulässiger Strom ca.9A
#define _PeMax 3000 // maximale Eingangsleistung ca.3000W
// Schaltschwellen für Eingang Relais (1V =~ 11 AD-digits)
#define _UeRelOn 200 // Relais ein
#define _UeRelOff 180 // Relais aus
#define _UePwmOn 240 // Inverter startet ~24V
#define _UePwmOff 200 // Inverter stopt ~20V
#define _UeDumpLoadOn 540 // Dumpload zuschalten
#define _UeDumpLoadOff 520
#define _IeMin 2
#define _MUXUE 0x00
#define _MUXIE 0x01
#define _MUXUGRID 0x02
#define _MUXTEMP 0x03
#define _SCALE_UE 227 // 227/256=0.89
#define _SCALE_IE 530 // 530/256=2.07
#define _SCALE_UG 200 // 200/256=0.78
#else
#error 'please define a GTI type'
#endif
#endif
/*
**===========================================================================
** 3.2 Internal macros
**===========================================================================
*/
#define LED1_ON (PORTD|=(1<<led1))
#define LED2_ON (PORTD|=(1<<led2))
#define LED3_ON (PORTD|=(1<<led3))
#define LED4_ON (PORTD|=(1<<led4))
#define LED1_OFF (PORTD&=~(1<<led1))
#define LED2_OFF (PORTD&=~(1<<led2))
#define LED3_OFF (PORTD&=~(1<<led3))
#define LED4_OFF (PORTD&=~(1<<led4))
#define FAN_ON (PORTB|=(1<<fancontrol))
#define FAN_OFF (PORTB&=~(1<<fancontrol))
#define DUMPLOAD_ON (PORTC|=(1<<dumpload))
#define DUMPLOAD_OFF (PORTC&=~(1<<dumpload))
// für LCD (via HC164)
// SCK an HC164 Pin 8
// E an HC164 Pin 8
// MOSI an HC164 Pin 1 + 2 und LCD RS
// LCD R/W an Vss
// HC164 Qa..Qh an LCD D0..D7
// HC164 CLR (Pin 9) an VCC (+5V)
#define SCK_HIGH (PORTB|=(1<<_SCK))
#define E_HIGH (PORTB|=(1<<_E))
#define MOSI_HIGH (PORTB|=(1<<_MOSI))
#define SCK_LOW (PORTB&=~(1<<_SCK))
#define E_LOW (PORTB&=~(1<<_E))
#define MOSI_LOW (PORTB&=~(1<<_MOSI))
/*
**===========================================================================
** 3.3 Internal type definitions
**===========================================================================
*/
typedef struct
{
uint8_t MppUp :1;
uint8_t GridConnected :1;
uint8_t OverTemp :1;
uint8_t FanOn :1;
uint8_t DumpOn :1;
uint8_t T100ms :1;
uint8_t Dummy1 :1;
uint8_t Dummy2 :1;
} tdef_STATUS;
/*
**===========================================================================
** 3.4 Global variables (declared as 'extern' in some header file)
**===========================================================================
*/
/*
**===========================================================================
** 3.5 Internal function prototypes (defined in Section 5)
**===========================================================================
*/
void PortsInit( void );
void AdcInit( void );
void ACompInit( void );
void Timer1Init( void );
void Timer2Init( void );
void CheckUE( void );
void CheckUGrid( void );
void CheckTemp( void );
void SetDumpload( void );
void MPPTracker( void );
void WDT_On( uint8_t );
void WDT_Off( void );
void LCD_Init( void );
void LCD_Cmd( uint8_t );
void LCD_Data( uint8_t );
void PrintVal(uint16_t, uint8_t, uint8_t);
void LCD_PrintVal(uint8_t, uint8_t, uint16_t, uint8_t, uint8_t);
void LCD_PrintStr(uint8_t, uint8_t, int8_t *);
void wait( uint16_t );
uint16_t FSQRT( uint32_t);
/*
**===========================================================================
** 3.6 Internal variables
**===========================================================================
*/
// 'Sinustabelle' zur Modulation der Pulsbreite
#ifdef _PURESINE
const uint8_t Sine[100] = { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
10, 20, 30, 40, 50, 60, 70, 80, 89, 99,
108, 117, 126, 135, 143, 152, 160, 167, 175, 182,
189, 196, 202, 208, 214, 219, 224, 229, 233, 237,
240, 243, 246, 249, 251, 252, 253, 254, 255, 255,
255, 255, 254, 253, 252, 251, 249, 246, 243, 240,
237, 233, 229, 224, 219, 214, 208, 202, 196, 189,
182, 175, 167, 160, 152, 143, 135, 126, 117, 108,
99, 89, 80, 70, 60, 50, 40, 30, 20, 10,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0 };
#else
const uint8_t Sine[100] = { 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
5, 10, 20, 30, 40, 50, 60, 70, 79, 89,
98, 107, 116, 125, 133, 142, 150, 157, 165, 172,
179, 186, 192, 198, 204, 209, 214, 219, 223, 227,
230, 233, 236, 239, 242, 245, 247, 249, 251, 252,
255, 255, 254, 253, 252, 251, 249, 246, 243, 240,
237, 233, 229, 224, 219, 214, 208, 202, 196, 189,
182, 175, 167, 160, 152, 143, 135, 126, 117, 108,
99, 89, 80, 70, 60, 50, 40, 30, 20, 10,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0 };
#endif
volatile tdef_STATUS Status;
volatile uint8_t SinePhase; // Zähler für StateMachine zur Ansteuerung UCC3806
volatile uint8_t FGridCnt;
volatile uint8_t RelCnt;
volatile uint16_t Ue;
volatile uint16_t UGrid;
volatile uint16_t Uac;
volatile uint16_t Ie;
volatile uint16_t Temp;
volatile uint16_t FGrid;
volatile uint16_t Power;
volatile uint16_t LastPower;
volatile uint16_t PulseWidth;
#ifdef _USE_LCD
static const uint8_t LCDline[3] = {0, 0x80-1, 0xC0-1};
static int8_t Printstring[16];
#endif
/*
**===========================================================================
** 4. GLOBAL FUNCTIONS (declared as 'extern' in some header file)
**===========================================================================
*/
///////////////////////////////////////////////////////////////////////////////
// Hauptprogramm
int16_t main( void )
{
static uint8_t disp = 0;
cli(); // clear Global Interrupt Enable
wdt_reset();
WDT_On(WDTO_250MS);
PortsInit();
AdcInit();
ACompInit();
Timer1Init();
Timer2Init();
LED1_ON;
LED2_ON;
LED3_ON;
LED4_ON;
wait(20000);
LED1_OFF;
LED2_OFF;
LED3_OFF;
LED4_OFF;
WDT_On(WDTO_250MS);
#ifdef _USE_LCD
LCD_Init();
#endif
WDT_On(WDTO_250MS);
sei(); // set Global Interrupt Enable
for(;
// loop ca 5us
{
if( Status.T100ms ) // alle 100ms
{
wdt_reset();
Status.T100ms = 0;
#ifdef _USE_LCD
if( disp>=3 )
{
LCD_Cmd(0x80);
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data('V');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data('A');
LCD_Data(' ');
LCD_PrintVal(1, 3, Ue, 3, 1);
LCD_PrintVal(1, 10, Ie, 4, 2);
LCD_Cmd(0xC0);
if( Status.OverTemp )
LCD_Data('T');
else
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data('W');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data(' ');
LCD_Data('V');
LCD_Data(' ');
LCD_PrintVal(2, 2, Power, 4, 1);
LCD_PrintVal(2, 12, UGrid, 3, 0);
disp = 0;
}
else
disp++;
#endif
}
}
}
/*
**===========================================================================
** 5. INTERNAL FUNCTIONS (declared in Section 3.5)
**===========================================================================
*/
void PortsInit( void )
{
PORTB = 0x21; //
DDRB = (1<<pwmdisable)|(1<<pwmout)|(1<<fancontrol)|(1<<_MOSI)|(1<<_E)|(1<<_SCK);
PORTC = 0x00; // ADC0-4, DumpLoad
DDRC = (1<<dumpload);
PORTD = 0x00; // pd0 Relais, pd2,5 Leds0..3 , PD6,7 Analog Comparator
DDRD = 0x3F;
// DDRD = (1<<relais)|(1<<led1)|(1<<led2)|(1<<led3)|(1<<led4);
}
void AdcInit( void )
{
ADCSRA = (1<<aden)|(1<<adps2)|(1<<adps1); // Vorteiler 64
ADMUX = _MUXUE; // REFS1,REFS0 = Vref 5V
ADCSRA |= (1<<adsc); // start conversion
}
void ACompInit( void )
{
ACSR = (1<<acie); // enable analog comparator Interrupt
}
ISR(ANA_COMP_vect)
{
ACSR = 0; // disable Interrupt um Storungen zu unterdrücken
SinePhase = 0;
if( FGridCnt<5 )
FGridCnt++;
// initialisiere Timer2
TCNT2 = 0;
TCCR2 = (1<<wgm21)|(1<<cs21); // CTC operation, Prescaler 8
TIFR |= (1<<ocf2); // lösche Interrupt
TIMSK |= (1<<ocie2); // enable Interrupt TOIE2;
}
void Timer1Init( void )
{
OCR1A = 0;
TCCR1A = (0<<wgm10)|(1<<wgm11)|(1<<com1a1);
TCCR1B = (1<<wgm12)|(1<<cs10);
}
void Timer2Init( void )
{
TCCR2 = 0; // disable counter
TCNT2 = 0; // clear counter
OCR2 = 200; // 200*500ns = 100us
TCCR2 = (1<<wgm21)|(1<<cs21); // CTC operation, OCR2 Top, Prescaler 8
TIFR |= (1<<ocf2); // lösche Interrupt
TIMSK |= (1<<ocie2); // enable Interrupt TOIE2;
}
ISR(TIMER2_COMP_vect) // jede 100us
{
uint16_t tmp;
static uint32_t tmpL;
static uint8_t T1sCnt = 0;
static uint16_t T100msCnt = 0;
static uint8_t UgCnt = 0;
static uint32_t UgSum = 0;
static uint16_t UeSum = 0;
static uint8_t UeCnt = 0;
static uint16_t IeSum = 0;
static uint8_t IeCnt = 0;
uint16_t ADCval;
if( (ADCSRA&(1<<adsc))==0 ) // ADC fertig? (sollte immer der Fall sein)
{
ADCval = ADCW; // lese ADC ein
switch( ADMUX )
{
case _MUXUE: // letzte Messung war Ue
ADMUX = _MUXIE; // nächste Messung Ie
ADCSRA |= (1<<adsc); // ADC starten
if( UeCnt<64 )
{
UeSum += ADCval; // Ue aufsummieren
UeCnt++;
}
break;
case _MUXIE: // letzte Messung war Ie
ADMUX = _MUXUGRID; // nächste Messung Unetz
ADCSRA |= (1<<adsc); // ADC starten
if( IeCnt<64 )
{
IeSum += ADCval; // Ie aufsummieren
IeCnt++;
}
break;
case _MUXUGRID: // letzte Messung war Ugrid
ADMUX = _MUXTEMP; // nächste Messung Temp
ADCSRA |= (1<<adsc); // ADC starten
if( UgCnt<64 )
{ // TRMS Messung Unetz
if( ADCval>512)
ADCval = ADCval-512;
else
ADCval = 512-ADCval;
UgSum += (uint32_t)ADCval*ADCval; // Quadrate aufsummieren
UgCnt++;
}
else // nach ~26ms ohne Nulldurchgang
{
UgSum = 0; // Werte 'ungültig' machen
UgCnt = 0;
UGrid = 0;
}
break;
case _MUXTEMP: // letzte Messung war Temp
ADMUX = _MUXUE; // nächste Messung Ue
ADCSRA |= (1<<adsc); // ADC starten
ADCval = 1023-ADCval;
Temp = (Temp+Temp+Temp+ADCval+2)>>2; // filtere Temperatur
break;
default: // redundant!!!
ADMUX = _MUXUE; // nächste Messung Ue
ADCSRA |= (1<<adsc); // ADC starten
break;
}
}
// schalte PWM nach 1ms für 8ms ein
switch( SinePhase++ )
{
default:
break;
case 1: // TRMS Berechnung UGrid 1.Teil
tmpL = (UgSum+(UgCnt/2))/UgCnt;
UgSum = 0uL;
UgCnt = 0;
break;
case 2: // TRMS Berechnung UGrid 2.Teil
tmp = ((uint32_t)FSQRT(tmpL)*_SCALE_UG)>>8;
UGrid = (UGrid+tmp+1)>>1; // Auflösung V
break;
case 3: // Berechnung und Filterung Ue
tmp = (UeSum+(UeCnt/2))/UeCnt;
tmp = ((uint32_t)tmp*_SCALE_UE)>>8;
Ue = (Ue+tmp+1)>>1; // Auflösung 1/10V
UeSum = 0;
UeCnt = 0;
break;
case 4: // Berechnung und Filterung Ie
tmp = (IeSum+(IeCnt/2))/IeCnt;
tmp = ((uint32_t)tmp*_SCALE_IE)>>8;
Ie = (Ie+tmp+1)>>1; // Auflösung 1/10A
IeSum = 0;
IeCnt = 0;
break;
case 5: // Leistung berechnen
Power = ((uint32_t)Ue*Ie)/100; // Auflösung 1/10W
Uac = (Uac+Uac+Uac+UGrid+2)>>2; // filtere Uac für Anzeige
break;
case 6: // MPP-Tracker
MPPTracker();
break;
case 7: // Netzspannung überwachen
CheckUGrid();
break;
case 8: // Eingangsspannung überwachen
CheckUE();
break;
case 10: // ~1ms nach Nulldurchgang
break;
case 52: // ~6ms nach Nulldurchgang
ACSR = (1<<aci);
ACSR = (1<<acie); // enable analog comparator Interrupt
break;
case 90: // ~9ms nach Nulldurchgang
break;
case 110: // 11ms nach Nulldurchgang
if( FGridCnt ) // NetzOK Zähler reduzieren
FGridCnt--;
break;
case 220: // und 22ms nach Nulldurchgang
if( FGridCnt ) // NetzOK Zähler reduzieren
FGridCnt--;
break;
}
if( !(PORTB&(1<<pwmdisable))&&(SinePhase>=10)&&(SinePhase<=90) )
OCR1A = (uint32_t)PulseWidth*Sine[SinePhase]>>8;
else
OCR1A = 0; // PWM ausschalten
if( T100msCnt>=1000 ) // alle 100ms
{
T100msCnt = 0;
Status.T100ms = 1;
if( T1sCnt>=10 ) // jede Sekunde
{
T1sCnt = 0;
if( (Ue<_UePwmOff)||(!Status.GridConnected)||(Status.OverTemp) )
LED1_ON; // Fehler-LED EIN
else
LED1_OFF; // Fehler-LED AUS
CheckTemp(); // Temperaturüberwachung
}
else
T1sCnt++;
}
else
T100msCnt++;
}
void CheckUE( void )
{
if( (Ue<_UePwmOff)||(!Status.GridConnected)||(Status.OverTemp) )
{
OCR1A = 0;
PORTB |= (1<<pwmdisable);
PulseWidth = 0;
LastPower = 0;
LED2_OFF;
LED3_OFF;
LED4_OFF;
}
else if( (Ue>_UePwmOn)&&(Status.GridConnected)&&(Temp<_TempMax) )
{
if( PORTB&(1<<pwmdisable) )
{
LED4_ON;
Status.MppUp = 1;
LastPower = 0;
PulseWidth = 5;
PORTB &= ~(1<<pwmdisable);
}
}
else
{}
#ifdef _DUMPLOAD
SetDumpload();
#endif
}
// Prüft, ob Netzspannung anliegt
void CheckUGrid( void )
{
if( (UGrid>200)&&(FGridCnt>=4) )
Status.GridConnected = 1;
else
Status.GridConnected = 0;
}
// Prüft die Temperatur und schaltet ggf. Lüfter aus/ein
void CheckTemp( void )
{
if( (Temp>_TempFanOn) )
{
Status.FanOn = 1; // Lüfter ein
FAN_ON;
if( Temp>_TempMax )
Status.OverTemp = 1;
else
Status.OverTemp = 0;
}
else if( Temp<_TempFanOff )
{
Status.FanOn = 0; // Lüfter aus
FAN_OFF;
}
else
{}
}
#ifdef _USE_BATTERY
//
// MPPTracker modfified for battery use, i.e. always max power, not seeking best power point. Use this for battery power to GTI
//
void MPPTracker( void )
{
static uint8_t StepSize = 5;
static uint8_t MpptCnt = 0;
if( ++MpptCnt>=_MPPDELAY )
{
MpptCnt = 0;
if( (Ue<_UePwmOn)||(Ie>_CurrMax)||(Power>_PeMax) ) // bei diesen Fehlern
{
Status.MppUp = 0; // Suchrichtung niedrigerer Strom
}
else
{
Status.MppUp = 1;
}
LastPower = Power;
if( Status.MppUp ) // Suchrichtung höherer Strom
{
if( PulseWidth<(512-_MPPMAXSTEP) )
PulseWidth += StepSize;
LED2_OFF;
LED3_ON;
}
else // Suchrichtung niedrigerer Strom
{
if( PulseWidth>(_MPPMAXSTEP+2) )
PulseWidth -= StepSize;
LED2_ON;
LED3_OFF;
}
}
}
#else
//
// Original MPPTracker seeking for best power point, use for solar PV only. With a battery this creates load peaks.
//
void MPPTracker( void )
{
static uint8_t StepSize = 1;
static uint8_t MpptCnt = 0;
if( ++MpptCnt>=_MPPDELAY )
{
MpptCnt = 0;
if( (Ue<_UePwmOn)||(Ie>_CurrMax)||(Power>_PeMax) ) // bei diesen Fehlern
{
Status.MppUp = 0; // Suchrichtung niedrigerer Strom
}
else if( Power<(LastPower+_MPPPOWERDIFF) ) // wenn die Leistung nicht ansteigt
{ // dann kehre die Suchrichtung um
StepSize = 1;
if( Status.MppUp )
Status.MppUp = 0;
else
Status.MppUp = 1;
}
else // wenn die Leistung steigt
{
if( StepSize<_MPPMAXSTEP ) // Schrittweite erhöhen
StepSize++;
}
LastPower = Power;
if( Status.MppUp ) // Suchrichtung höherer Strom
{
if( PulseWidth<(512-_MPPMAXSTEP) )
PulseWidth += StepSize;
LED2_OFF;
LED3_ON;
}
else // Suchrichtung niedrigerer Strom
{
if( PulseWidth>(_MPPMAXSTEP+2) )
PulseWidth -= StepSize;
LED2_ON;
LED3_OFF;
}
}
}
#endif
#ifdef _DUMPLOAD
void SetDumpload( void )
{
// Ue ist größer als Einschaltschwelle
if( (Ue>_UeDumpLoadOn)||(Status.GridConnected==0) )
{
DUMPLOAD_ON;
Status.DumpOn = 1;
}
else if( Ue<_UeDumpLoadOff )
{
DUMPLOAD_OFF;
Status.DumpOn = 0;
}
else
{}
}
#endif
void WDT_On(uint8_t WDtimeout) // Watch-Dog On
{
WDTCR = (1<<wdce) | (1<<wde); // WD Change enable
WDTCR = WDtimeout; // set WD to timeout periode
}
void WDT_Off(void) // Watch-Dog Off
{
WDTCR = (1<<wdce) | (1<<wde); // WD Change enable
WDTCR = 0x00; // WD disable (off), Turn off WDT
}
uint16_t FSQRT(uint32_t Quadrat) // Dauer: ~600-800 cycles
{
uint16_t Wurzel = 0; // Startwert Wurzel
uint16_t tmp = 512; // Korrekturwert (Intervallhalbierung)
while(tmp)
{
if( ((uint32_t)(Wurzel+tmp) * (Wurzel+tmp)) <= Quadrat )
Wurzel+=tmp;
tmp=tmp>>1; // /2
}
return (Wurzel); // Wurzel zurückgeben
}
void wait( uint16_t val )
{
volatile uint16_t tmp = val;
while(tmp--);
}
#ifdef _USE_LCD
void LCD_Cmd( uint8_t Wert )
{
uint8_t maske = 0x80;
while( maske )
{
if( Wert&maske )
MOSI_HIGH;
else
MOSI_LOW;
SCK_HIGH;
SCK_LOW;
maske = maske>>1;
}
MOSI_LOW; // RS = 0
E_HIGH;
E_LOW;
wait(800);
}
void LCD_Data( uint8_t Wert )
{
uint8_t maske = 0x80;
while( maske )
{
if( Wert&maske )
MOSI_HIGH;
else
MOSI_LOW;
SCK_HIGH;
SCK_LOW;
maske = maske>>1;
}
MOSI_HIGH; // RS = 1
E_HIGH;
E_LOW;
wait(800);
}
void LCD_Init( void )
{
SCK_LOW;
MOSI_LOW;
E_LOW;
wait(6000);
LCD_Cmd(0x38);
wait(600);
LCD_Cmd(0x38);
wait(600);
LCD_Cmd(0x38);
wait(600);
LCD_Cmd(0x0c);
wait(600);
LCD_Cmd(0x01);
wait(6000);
LCD_Cmd(0x06);
wait(600);
}
void PrintVal(uint16_t Val, uint8_t Digits, uint8_t Comma )
{ uint8_t n, tmp;
if (Comma) // decimal point to be printed?
{
Comma=(Digits-Comma);
if (Comma) //
{
Digits++; // add one digit for '.'
}
else
{
Comma = 10; // print leading zeros (e.g. 007)
}
}
tmp = (Digits-1);
Printstring[Digits]=0; // null-terminate string in advance
while (Digits--) // solange Zahlen zum Darstellen
{
if(Comma || Val) // if something is left for printing
{
n = (Val%10)+'0';
}
else
{
n = ' '; // leading spaces
}
if (Comma)
{
if (Digits==Comma)
{
Printstring[Digits]='.';
Digits--;
Comma = 0;
}
}
Val = Val/10;
Printstring[Digits]=n;
}
if(Printstring[tmp]== ' ')
{
Printstring[tmp] = '0';
}
} // PrintVal
void LCD_PrintVal(uint8_t y, uint8_t x, uint16_t Val,
uint8_t Digits, uint8_t Colon)
{
PrintVal(Val, Digits, Colon);
LCD_PrintStr(y, x, Printstring); // 'Printstring[8]' set in PrintVal()
}
void LCD_PrintStr(uint8_t y, uint8_t x, int8_t *ucStr)
{
uint8_t i=0;
LCD_Cmd((uint8_t)(LCDline[y]+x));
while ((ucStr[i]!=0) && (i<=16))
{
LCD_Data((uint8_t)ucStr[i]);
i++;
}
}
#endif
/*
**===========================================================================
** END OF FILE
**===========================================================================
*/
Scarica allegato
Firmware_GT_con_Limitatore_Eeprom_Sensore_Amperometrico.hex ( Numero download: 26 )
danye il 4/7/2013, 17:33
Re:Come gestire un Inverter Grid Tie
Magnifico ElettroShockNow!
Vorrei acquistare un inverter per cominciare a "giocare" da almeno 600w, quale modello mi consigli e soprattutto dove lo posso ordinare?
Potrei anche ordinarlo dalla cina... un sito affidabile?
Di nuovo grazie mitico!
ElettroshockNow il 4/7/2013, 18:39
Re:Come gestire un Inverter Grid Tie
Grazie danye ,
ma molto del lavoro è stato fatto dal tedesco ......
Personalmente compro tranquillamente dall'oriente pagando ovviamente con Paypal (alti metodi li adotto solo su siti affidabili )... successivamente aspetto i 40 giorni ...... al 41 esimo giorno apro una contestazione e dopo 19 giorni se ancora non mi è arrivata la merce trasformo la contestazione in reclamo e ricevo il rimborso....
Per l'affidabilità mi fido molto dei feedback (Ebay) , e ritengo un venditore affidabile se supera il 98% ...
Ciao
chrispat il 4/7/2013, 20:15
Re:Come gestire un Inverter Grid Tie
quoto,
personalmente l'ultimo inverter grid l'ho preso dall'Inghilterra (il primo dalla cina), dove i prezzi sono poco più alti rispetto Cine e HongKong, ma i tempi sono di 8-10gg e non hai il rischio che ti chiedano lo sdoganamento
con ultreriori spese e ritardi.
Per l'affidabilità, come detto da Elettro, segui i feedbak e chi ha un alto numero di transazioni, e poi "assicurati" usando Paypal
solarino il 5/7/2013, 5:57
Re:Come gestire un Inverter Grid Tie
@Elettro Grazie per il codice base.
Ho provato a compilarlo ed e' andata a buon fine.
Il codice occupa una piccola parte del atmega e non sara' difficile aggiungere "nuovi pezzi".
Leggendo il thread ho notato che sono liberi le due coppie di pin 27/28 e 30 /31 rispettivamente la I2C e UART.
Entrambi i protocolli sono facilmente gestibili e non penso sia particolarmente difficle aggiungere un secondo micro che comunichi con il micro sull'inverter e possa fare da interfaccia verso un lcd/glcd + pulsantiera e sensoristica.
Che ne pensi ? .... e chiaro che si devono saldare un paio di "filetti" direttamente sui pin del micro
Il micro slave ( o forse meglio master) potrebbe interessarsi di gestire il'acs712, uno o piu' rele oltre che al possibile lcd e pulsantiera, sgravando il micro presente sull'inverter di questi compiti..
Inoltre questo secondo micro potrebbe fare da interfaccia verso i nostri calcolatori per statistiche e/o comunicazioni.
ciao
solarino
marpad65 il 5/7/2013, 7:45
Re:Come gestire un Inverter Grid Tie
..complimenti!! ... mi inchino con tanto di cappello
marpad
prius2008 il 5/7/2013, 8:44
Re:Come gestire un Inverter Grid Tie
Complimenti a tutti per il grande lavoro che state svolgendo!
In questi giorni ho rivoluzionato il mio impianto, portandolo da 12v a 24v, due regolatori
di carica mppt in parallelo che lavorano alla grande!
Ho due inverter grid-tie uno da 450w picco e uno da 600w funzionanti da 10.8v a 28v. Ho collegato quello da 450w (300w) al banco batterie a 24v e lo faccio intervenire quando si accendono carichi importanti (phon, microonde, lavatrice, ferro da stiro). Dopo qualche decina di sec. si stabilizza sui 290-310w a dire il vero in questi giorni ha lavorato solo con microonde e phon, quindi qualche minuto. Mi chiedo cosa succede se lavora 20 minuti per esempio? Se coce?
Grazie!
ElettroshockNow il 5/7/2013, 8:57
Re:Come gestire un Inverter Grid Tie
CITAZIONE (prius2008 @ 5/7/2013, 09:44) [quote]Se coce?
Grazie!
Se già resiste per 10 minuti (i più critici, perchè scopri se l'inverter si autolimita correttamente),credo che non abbia problemi a resisterne altri 10 20 30 ..... Tieni sempre in considerazione che possiede una ventola di raffreddamento che lo mantiene nei limiti e cmq mi preoccuperei solo se a ventola accesa l'inverter raggiungesse i 50°
prius2008 il 5/7/2013, 9:17
Re:Come gestire un Inverter Grid Tie
Ok! Grazie. Domani e la giornata dedicata alla stiratura, vedrò come si comporta e vi farò sapere! Speriamo bene!
Ciao ciao!
ElettroshockNow il 5/7/2013, 9:20
Re:Come gestire un Inverter Grid Tie
CITAZIONE (solarino @ 5/7/2013, 06:57) [quote]@Elettro Grazie per il codice base.
Ho provato a compilarlo ed e' andata a buon fine.
Il codice occupa una piccola parte del atmega e non sara' difficile aggiungere "nuovi pezzi".
Prego è un piacere condividere ......perchè sò che mi stupirete
CITAZIONE (solarino @ 5/7/2013, 06:57) [quote]Leggendo il thread ho notato che sono liberi le due coppie di pin 27/28 e 30 /31 rispettivamente la I2C e UART.
Sicuramente sapevamo che ci servivano e le hanno lasciate libere .
Il problema delle implementazioni è il poco tempo a disposizione ..... il micro è già impegnato a creare l'onda e non è un multitasking .....
Calcola che il tedesco per misurare gli ingressi attiva il convertitore e fà continuare il codice e poi al passaggio successivo legge il risultato .
Quindi la penso come te,meglio interfacciarlo con un secondo chip che implementa le super funzioni ....... e i due dialogano a ciclo quando il chip inverter ha tempo
Ciao e buone implementazioni
ElettroshockNow
Ps: Stò facendo delle prove per renderlo un onda pura sincronizzato con la rete ............. puramente didattico ...
solarino il 5/7/2013, 10:02
Re:Come gestire un Inverter Grid Tie
Vogliamo scegliere il micro ...... Ti lascio la scelta ma propongo un atmega, magari un atmega8 ma anche un atmega328p (tanto il prezzo e' lo stesso ..... ). Se hai bisoglo di atmega non saldati fai un fischio ...
per adesso sto cercando di comperare un inverter e quindi ti chiedero' di fare le prove, se per te non e' un problema.....
I pezzetti di codice li scriverò e li provero' sui tool atmel (stk500 e 600).
per adesso e' pronto il driver seriale , il driver display lcd o glcd per atmega328p ed in parte per atmega8..
CITAZIONE [quote]Calcola che il tedesco per misurare gli ingressi attiva il convertitore e fà continuare il codice e poi al passaggio successivo legge il risultato .
Sto studiando il codice (in emulazione) per calcolare il numero di cicli che occorrono al fw per svolgere le operazioni di tie.
Una paio di domande :
il quarzo e' a 16 Mhz ?
CITAZIONE [quote]Ps: Stò facendo delle prove per renderlo un onda pura sincronizzato con la rete ............. puramente didattico ...
Ho capito sul forum tedesco che genera un'onda pura .... Ho sbagliato ? Il tedesco non e' proprio la mia lingua
Per gliu altri utenti dei inverter grid- tie .... sul forum tedesco c'e' anche la versione del sw per pic .
saluti
ElettroshockNow il 5/7/2013, 10:30
Re:Come gestire un Inverter Grid Tie
CITAZIONE (solarino @ 5/7/2013, 11:02) [quote]Vogliamo scegliere il micro ...... Ti lascio la scelta ma propongo un atmega, magari un atmega8 ma anche un atmega328p (tanto il prezzo e' lo stesso ..... ). Se hai bisoglo di atmega non saldati fai un fischio ...
Li ho entrambi in magazzino ,ma se posso scegliere andrei di 8 ....... in quanto si comprano ad 1 euro .... compreso quarzo ...
A proposito il quarzo è da 16Mhz
CITAZIONE (solarino @ 5/7/2013, 11:02) [quote]per adesso sto cercando di comperare un inverter e quindi ti chiedero' di fare le prove, se per te non e' un problema.....
I pezzetti di codice li scriverò e li provero' sui tool atmel (stk500 e 600)
Il Tempo .... è quello che mi manca .......... 24 Ore son poche
CITAZIONE (solarino @ 5/7/2013, 11:02) [quote]Sto studiando il codice (in emulazione) per calcolare il numero di cicli che occorrono al fw per svolgere le operazioni di tie.
Nessuno ti vieta di migliorarlo ........ma sempre 20mS è il periodo...
Ciao e stupiscimi
ElettroshockNow
PinoTux il 5/7/2013, 12:32
Re:Come gestire un Inverter Grid Tie
Stupiteci!
chrispat il 7/7/2013, 11:52
Re:Come gestire un Inverter Grid Tie
@Elettro
devo implementare il potenziometro della tua guida, ma cercando sulla baia ne trovo di molti tipi:
logaritmico, lineare... ma soprattutto da quanti Ohm serve? cosa consigli? grazie!
ElettroshockNow il 7/7/2013, 18:01
Re:Come gestire un Inverter Grid Tie
Un lineare da 10k va' benissimo.
Ciao e buona modifica
ElettroshockNow
danye il 8/7/2013, 18:10
Re:Come gestire un Inverter Grid Tie
Se acquisto questo va bene per metterci su il firmware? Altrimenti quale?
http://item.mobileweb.ebay.co.uk/viewitem?...nid=66258619096
Grazie
chrispat il 8/7/2013, 20:07
Re:Come gestire un Inverter Grid Tie
Non sono riuscito ad aspettare un possibile arrivo da ebay, così ho comprato l'unico potenziometro che ho trovato in città.... (Trento). E' un lineare da 22K.
Modifica eseguita (nonostante non si un esperto saldatore ce l'ho fatta) e l'inverter risponde perfettamente: da 0 fino al limite impostato di 250W (Ho messo 12A in corrente massima e 250W in potenza massima)
Mettendo la potenza massima e misurandola con il mio Envir (ho dedicato un canale solo alla monitorizzazione di quanto immetto in casa) ottengo circa 215W, che dovrebbe significare un'efficienza dell'86% se non erro.

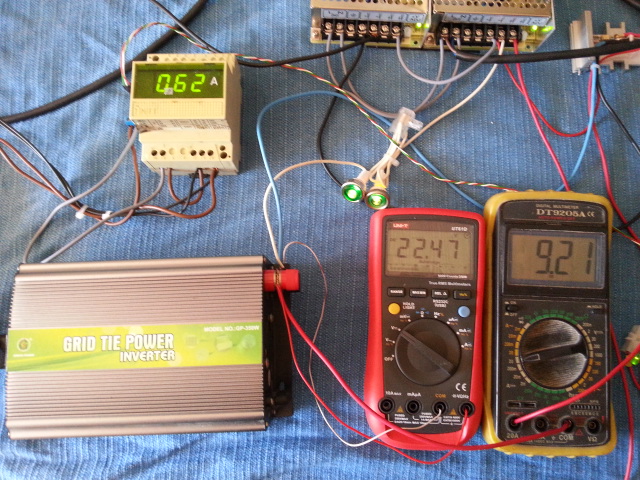

metto due fotine della modifica, per sfizio
...si noti il vangelo ...ehm, la guida, di Elettro stampata sempre sott'occhio!
La mod del potenziometro è veramente comoda!
Chris
ElettroshockNow il 9/7/2013, 16:23
Re:Come gestire un Inverter Grid Tie
CITAZIONE (chrispat @ 8/7/2013, 21:07) [quote]E' un lineare da 22K.
Perfetto.
Mi piace anche l'installazione laterale ... molto comoda
prius2008 il 11/7/2013, 10:57
Re:Come gestire un Inverter Grid Tie
Eccomi! Ragazzi, è confermato! Il mio inverter grid-tie ci autolimita!
Ieri era acceso il forno e lui per più di un'ora e rimasto acceso fornendo 290/300w continui, certo, si era scaldato, ma niente di preoccupante! Nei prossimi giorni gli aggiungerò una ventola supplementare. Poi farò la prova anche con il 600w e vediamo cosa succede! Vi tengo informati!
Luca450Mhz il 11/7/2013, 11:43
Re:Come gestire un Inverter Grid Tie
Ottima sperimentazione è inclusa in questo thread! Complimenti a tutti!
danye il 13/7/2013, 15:04
Re:Come gestire un Inverter Grid Tie
Allora mi sa che ho capito che gli inverter nuova serie non sono compatibili con il firmware modificato, quindi come faccio? Dove ne trovo uno compatibile... naggia
ElettroshockNow il 13/7/2013, 16:48
Re:Come gestire un Inverter Grid Tie
CITAZIONE (danye @ 13/7/2013, 16:04) [quote]Allora mi sa che ho capito che gli inverter nuova serie non sono compatibili con il firmware modificato, quindi come faccio? Dove ne trovo uno compatibile... naggia
Secondo me credo che il firmware sia compatibile anche con le nuove versioni , ma certezze non ce ne sono ....
Bisognerebbe anche vedere se gli aggiornamenti sono stati introdotti sui modelli da 300w .......
prius2008 il 24/7/2013, 18:11
Re:Come gestire un Inverter Grid Tie
Dopo varie prove con il 600w confermo che anche lui si autolimita!!!!! Ora devo portare sul tetto di casa 2,4kw di pannelli da collegare al mio pacco batterie! e speriamo che per l'inverno riesco a scaldarmi (quasi) gratis. Condizionatore 18000 btu inverter modificato con scambiatore acqua/gas per mandare le piastre in ghisa. Ciao a tutti!
ElettroshockNow il 24/7/2013, 21:27
Re:Come gestire un Inverter Grid Tie
CITAZIONE (prius2008 @ 24/7/2013, 19:11) [quote]Dopo varie prove con il 600w confermo che anche lui si autolimita!!!!!
Ottima info ,
Se vuoi mettere la cilieggina specificando nome ,modello e magari una piccola foto...
Ciao e grazie
ElettroshockNow
prius2008 il 26/7/2013, 16:15
Re:Come gestire un Inverter Grid Tie
http://imageshack.us/photo/my-images/203/dn5x.jpg/
L'inverter è il modello GTI 300w 10,5-28v DC quello da 600w è il GTI600w 10,5-28v
Nelle prossime settimane ne aggiungerò forse un altro da 300w ha la stessa sigla ma hanno ridotto le dimensioni, speriamo bene! Un saluto a tutti!
chrispat il 26/7/2013, 23:19
Re:Come gestire un Inverter Grid Tie
@prius
quindi: il gti-450 si autolimita a 300w
ma il gti-600 a quanti si autolimita?
prius2008 il 27/7/2013, 16:07
Re:Come gestire un Inverter Grid Tie
Bella domanda! Devo fare dei test, se riesco, entro domenica provo e posto!
Ciaoooooooooooo
prius2008 il 30/7/2013, 13:59
Re:Come gestire un Inverter Grid Tie
Ok! mIsurazione effettuata! Il grid-tie da 600w , produce 600w e si autolimita! Ieri con il 18000btu in funzione, 900w erano immessi in casa!
maiollo il 31/7/2013, 23:38
Re:Come gestire un Inverter Grid Tie
CITAZIONE (prius2008 @ 30/7/2013, 14:59) [quote]Ok! mIsurazione effettuata! Il grid-tie da 600w , produce 600w e si autolimita! Ieri con il 18000btu in funzione, 900w erano immessi in casa!
Se non ho capito male è che 600w erano immessi in casa e gli altri 300 prelevati dalla rete?
Se così il grid da 600 lavorava senza limitazioni e controlli? come se fosse senza modifiche?
o sbaglio?
Ciao.
prius2008 il 1/8/2013, 15:43
Re:Come gestire un Inverter Grid Tie
Con il 18000btu acceso, che consuma 1500w, 900w erano immessi in rete, perché entrambi gli inverter 600w+300w erano accesi ed immettevano in rete, il resto(600w) erano prelevati dalla rete Enel.
prius2008 il 1/8/2013, 16:17
Re:Come gestire un Inverter Grid Tie
http://www.ebay.it/itm/300896310668?ssPage...#ht_2627wt_1142
Aiuto!!!!!!! Mi è arrivato proprio ieri, e subito l'ho provato, settato in uscita a 27.8V messo al minimo il trimmer che regola la corrente, ma l'inverter collegato comincia pia piano a salire con il consumo e non regolo la corrente in uscita!!! è difettoso? L'inverte lo spengo quando arriva a 200w di produzione, per non rovinare il dc/dc converter. Quali prove posso fare? Vorrei collegare questo inverter quanto parte il frigorifero, per toglierlo dall'onda pura per il suo spunto. Grazie!
ElettroshockNow il 1/8/2013, 16:34
Re:Come gestire un Inverter Grid Tie
CITAZIONE [quote]Aiuto!!!!!!! Mi è arrivato proprio ieri, e subito l'ho provato, settato in uscita a 27.8V
Il banco batterie è a 12V ?
prius2008 il 1/8/2013, 17:24
Re:Come gestire un Inverter Grid Tie
No, è a 24v
La mia idea è quella di tarare il grid-tie sui 150w in modo da annullare il consumo del frigo! L'inverter partirà quando parte il frigo, tramite un relè collegato sul compressore del frigo!
Ciao....
ElettroshockNow il 1/8/2013, 17:30
Re:Come gestire un Inverter Grid Tie
....
Prova a fare lo stesso test ,ma con una sorgente a 12V ... in quanto hai acquistato uno step Up e credo che la sua condizione di minimo sia la tensione in ingresso quindi poco meno di 24 ...
Forse sbaglio ,ma ho il presentimento che il motivo del non funzionamento delle limitatore di corrente sia quello ....
Secondo me dovresti andare di PWM ....
prius2008 il 1/8/2013, 17:36
Re:Come gestire un Inverter Grid Tie
Ok stasera provo .......speriamo bene. Grazie della tua disponibilità!
Secondo me dovresti andare di PWM
Una scheda già pronta!!!???? Esiste. Grazie!
ElettroshockNow il 1/8/2013, 17:40
Re:Come gestire un Inverter Grid Tie
Neanche a farlo apposta hai convertito il tuo impianto il mese scorso da 12 a 24V !!!

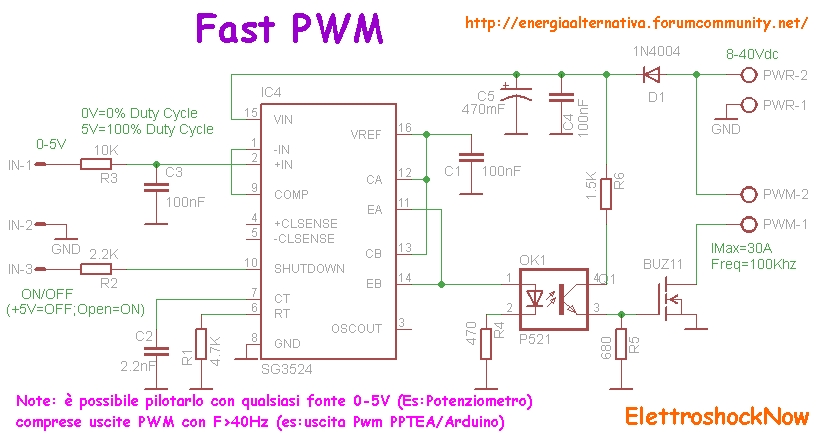

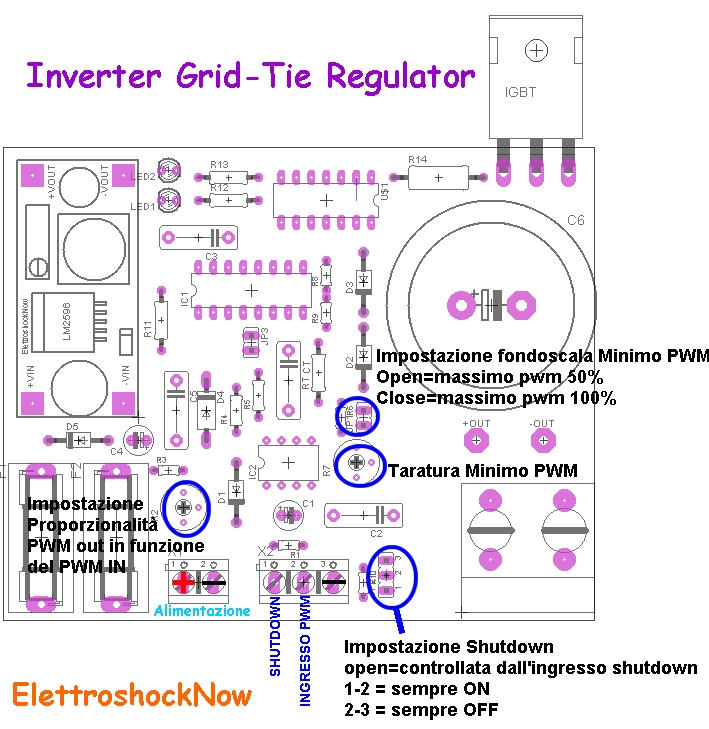

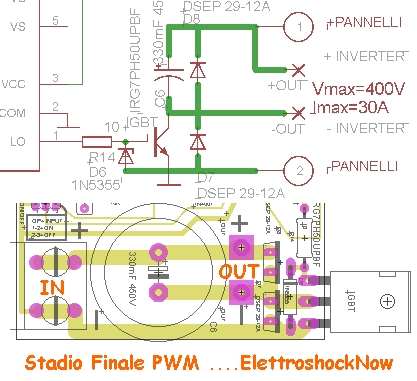

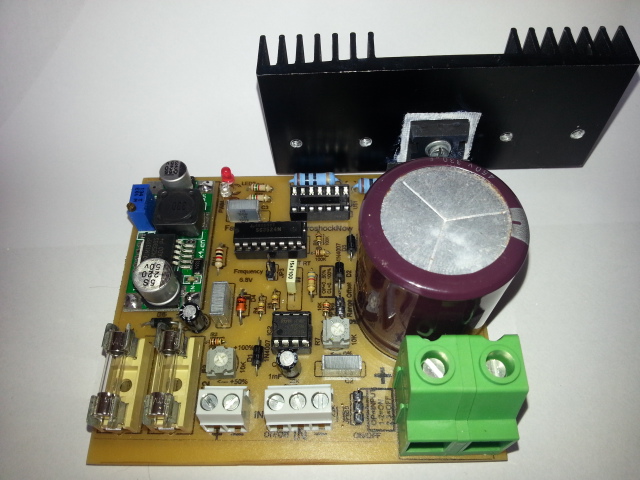

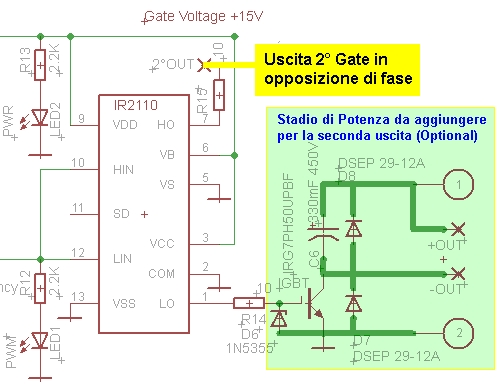

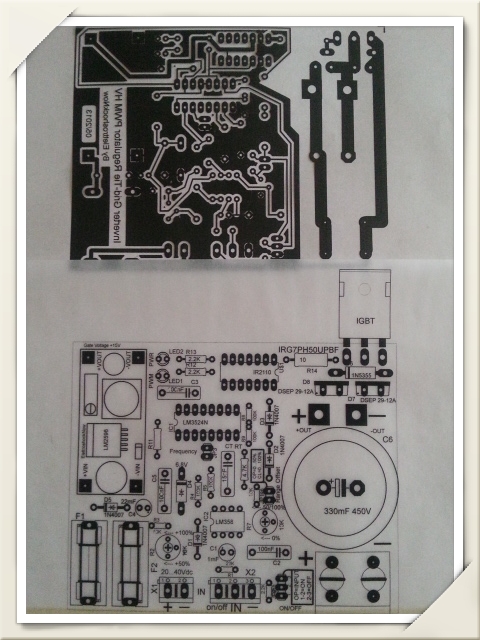

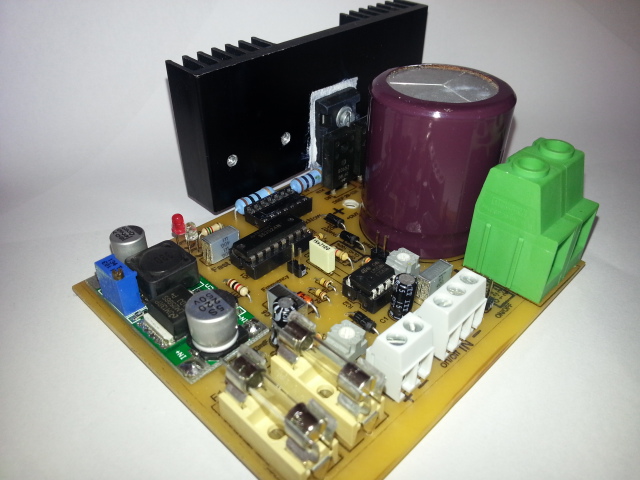

Comunque qualche post dietro ci dovrebbe essere un PWM già fatto .....ora cerco
prius2008 il 1/8/2013, 18:21
Re:Come gestire un Inverter Grid Tie
E gia? Che scarogna.............................
Luca450Mhz il 2/8/2013, 7:28
Re:Come gestire un Inverter Grid Tie
E' proprio come aveva detto Elettro?
chrispat il 3/8/2013, 17:11
Re:Come gestire un Inverter Grid Tie

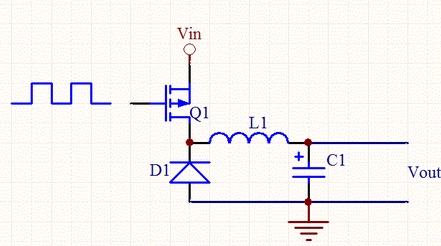

Ti serve uno step down. Col banco a 12v usavo il dc-dc step up, poi quando sono passato ai 24v ho dovuto usare uno step-down (con successo ma il surriscaldamento é enorme giá a 100w)
Ora vado di modgrid con potenziometro (imposto la soglia a piacere) e addio converter e sprechi relativi.
chrispat il 4/8/2013, 12:05
Re:Come gestire un Inverter Grid Tie
@Prius2008
volevo prendere un altro inverterino, ma non riesco a trovare il tuo modello da 450W (dal link della foto che hai messo non si legge il modllo)
non è che in realtà sia il GTI300W?
questo spiegherebbe che alla fine tutta la serie si autolimita sui valori dichiarati
questa dovrebbe esserela tabella che riporta tutti i modelli:
http://www.energialternativa.org/Public_mod/NewForum/ForumEA_mod/8/7/0/7/6/5/0/1375614168.jpg
mi sai indicare qual'è
Thank's Immagine Allegata: GTIseriesprius2008 il 4/8/2013, 17:40
Re:Come gestire un Inverter Grid Tie
CITAZIONE [quote]Ora vado di modgrid con potenziometro (imposto la soglia a piacere) e addio converter e sprechi relativi.
Ciao, mi speghi questa frase.....sarei molto molto interessato.
Ti confermo che il modello che ho è il gti 300w.
PS: Non è che si potrenbbe mettere una semlice resistenza o un pèotenziometro per poter tarare il gti? Grazie a tutti!
chrispat il 4/8/2013, 18:04
Re:Come gestire un Inverter Grid Tie
ciao Prius, si basta un potenziometro!
dai un occhio alla discussione da pag.8 in poi, Elettro ha spiegato come fare la modifica. Sul mio funziona.
Ora dovrò modificare il secondo inverter che ho, identico al primo, proprio per "settarmi la soglia massima", Poi ne volevo aggiungere un terzo da gestire come te con un relè amperometrico
Piccola richiesta:
qualcuno conosce relè amperometrici 220V tipo Lovato PMA20/30/40 o Hager EU104, ma che costino poco?
Andrebbero bene anche non regolabili e senza altre funzioni, quindi con il solo semplice intervento di chiusura del contatto al raggiungimento di 1A circa, cosicchè quando c'è un consumo minimo di circa 230Watt, chiudano il contatto che "inserisce" l'inverter grid (o un pannello fotovoltaico in più).
Oppure si può realizzare in qualche modo (o modificare qualche cosa di esistente)?
Buone ferie a chi è in partenza!
ElettroshockNow il 4/8/2013, 18:28
Re:Come gestire un Inverter Grid Tie
Ciao chrispat,
potresti usare il progetto PowerMeter nella sezione "Applicazioni e Realizzazioni Pratiche " al seguente indirizzo
Con l'ultima release Ver 3.5 (la trovi alla pagina 4) hai la possibilità di controllare due relè in funzione di un valore di consumo oppure di produzione oppure differenze delle due .....
Ciao
ElettroshockNow
ronwal il 4/8/2013, 20:35
Re:Come gestire un Inverter Grid Tie
CITAZIONE (prius2008 @ 4/8/2013, 18:40) [quote]
CITAZIONE [quote]Ora vado di modgrid con potenziometro (imposto la soglia a piacere) e addio converter e sprechi relativi.
Ciao, mi speghi questa frase.....sarei molto molto interessato.
Ti confermo che il modello che ho è il gti 300w.
PS: Non è che si potrenbbe mettere una semlice resistenza o un pèotenziometro per poter tarare il gti? Grazie a tutti!
Ciao... Il modello che ho io non e un powerjack, ma io ho collegato due batterie da 12 v in serie e si autolimita a circa 300 w.....
prius2008 il 5/8/2013, 8:22
Re:Come gestire un Inverter Grid Tie
Ciao
ElettroshockNow, ho letto la discussione a pag.8 ma per me è complicata non sono un genio
, non si può solo aggiungere un potenziometro? Bisogna modificare il programma? Grazie!
spleen il 8/8/2013, 11:28
Re:Come gestire un Inverter Grid Tie
a proposisto di modulare la potenza in uscita in funzione del carico, tra i migliaia (non esaggero
) di grid tie di cui ho letto le caratteristiche su aliexpress ne ho trovato uno nella cui descrizione si legge:
LED indicator
When Green LED flashing, it means the inverter is adjusting power output. MPPT is in working condition.
c'è da fidarsi? O ho capito male io?
Chiedo lumi!
ps: non mi fa aggiungere il link, cmq il nome completo dell'oggetto è "LiveLife micro inverter! 1000w solar grid tie power inverter, 10.5-28v to 230v, DC to AC"
ElettroshockNow il 8/8/2013, 11:43
Re:Come gestire un Inverter Grid Tie
Ciao spleen ,
il led verde lampeggia quando il microncontrollore che gestisce il grid tie cerca la massima produzione dalla sorgente,quindi ti avvisa lampeggiando che la potenza in uscita subirà delle leggere variazioni.
Questa funzione si chiama MPPT ( Maximum Power Point Tracker ) ed è nativa dell'inverter e spesso non disattivabile.
il led tornerà fisso quando avrà effettuato tutto il protocollo,e resterà tale in attesa di una nuova ricerca dopo un tempo prestabilito.
Quindi se ho capito bene quello che intendevi ,dovrò dirti mi dispiace .......
Ciao
ElettroshockNow
ElettroshockNow il 8/8/2013, 12:11
Re:Come gestire un Inverter Grid Tie
CITAZIONE (prius2008 @ 5/8/2013, 09:22) [quote]Ciao
ElettroshockNow, ho letto la discussione a pag.8 ma per me è complicata non sono un genio
, non si può solo aggiungere un potenziometro? Bisogna modificare il programma? Grazie!
La discussione nasce proprio per provare e testare tutte le possibili tecniche per regolare/gestire/limitare la potenza prodotta dagli inverter Grid Tie cinesi e non
.
Aimè installare solo il potenziometro non serve a nulla, inquanto deve essere modificato anche il programma (firmware) dell'inverter cinese .
Se sei in possesso dello stesso inverter della guida (video+discussione) ,credo che non ti sarà difficile seguirla,altrimenti ti sconsiglio di avventurarti in situazioni rischiose per l'inverter.
Nella discussione vengono descritte altre tecniche ...

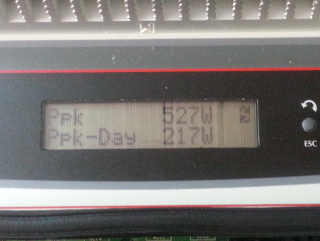

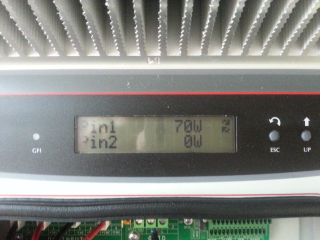

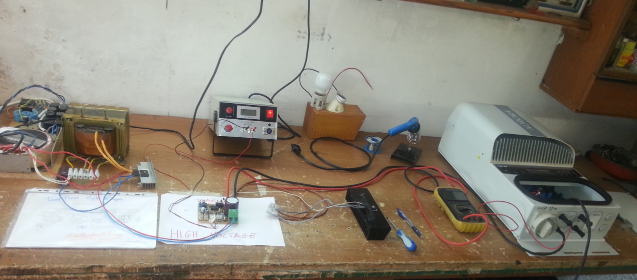

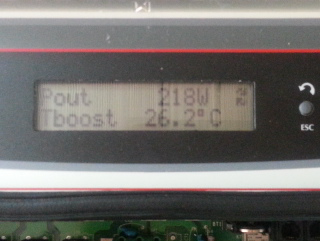

Ad esempio personalmente sul mio Aurora modulo la potenza dei pannelli usando il PWM ......
Tu potresti fare altrettanto usando tipo il regolatore di giri postato da Supersolar (Non sò l'esito dei sui test)
che su carta promette bene ...

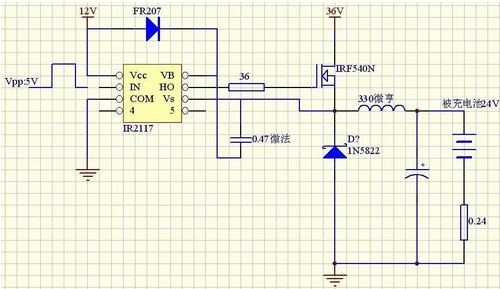

Ti ricordo che con un banco batterie 24V, la migliore soluzione [u]esterna[/u] per regolare il grid è il PWM usando un inverter con tensione massima di lavoro 28V.
Ciao
ElettroshockNow
prius2008 il 8/8/2013, 15:05
Re:Come gestire un Inverter Grid Tie
Ok! Grazie delle dritte. Questa mattina ho provato il dc/dc boost con la batteria a 12v e funziona alla grande! Ho potuto regolare la potenza dell'inverter a 120w, proprio quello che mi serviva. Ora il problema è come caricare il piccolo pacco batterie?
Sono due batterie al gel da 6v 180ah........
Intanto grazie a tutti!
spleen il 8/8/2013, 18:43
Re:Come gestire un Inverter Grid Tie
CITAZIONE (ElettroshockNow @ 8/8/2013, 12:43) [quote]Ciao spleen ,
il led verde lampeggia quando il microncontrollore che gestisce il grid tie cerca la massima produzione dalla sorgente,quindi ti avvisa lampeggiando che la potenza in uscita subirà delle leggere variazioni.
Questa funzione si chiama MPPT ( Maximum Power Point Tracker ) ed è nativa dell'inverter e spesso non disattivabile.
Capito... si si conosco questa funzione, pazienza. Hai fatto un ottimo lavoro col firmware di quel modello e le modifiche hardware. Potrei provarci ma temo di beccare il modello sbagliato e non concludere nulla. Questa cosa della modulazione della potenza in funzione del carico credo sia la chiave di volta per chi vuole ridurre fin quasi ad azzerare i consumi senza tanti sbattimenti e richieste burocratiche. Ma c'è qualche inverter sotto i 1000 che lo faccia di suo? E che cavolo mi basterebbe anche di 1kw, tanto il 90% dei carichi di una casa sono sotto il kilowatt e i picchi superiori a questa potenza incidono poco e niente sulla bolletta.
Fin'ora ho trovato solo un inverter della steca da 900W che tra le funzioni annovera proprio "Automatic load detection" che dovrebbe essere quello che interessa a noi. Si chiama "Steca Xtender XTS 900-12" qualcuno ne conosce altri? Che ne dite di fare una mini lista? magari apro un altro thread per non sporcare questo.
Dinouovo i miei complimenti a elettroschock per la dedizione e la voglia di sperimentare, oltre alla generosità di non tenere tutto per se!
Luca450Mhz il 9/8/2013, 7:08
Re:Come gestire un Inverter Grid Tie
spleen quello indicato da te è un inverter per impianti ad isola, non connessi in rete..
Il_salentino il 9/8/2013, 13:00
Re:Come gestire un Inverter Grid Tie
Un saluto a tutti i partecipanti ed un COMPLIMENTI ad ElettroshockNow per la dedizione alla risoluzione dei problemi altrui. Da tempo leggo le discussioni e finalmente mi sono deciso a chiedere un aiuto, avendo un inverter tie grid da 1000W rotto. Ho provato con l'ausilio di un amico elettrotecnico a verificare i finali come da istruzioni date con il video per la riparazione dell'inverter da 350W, ma mi son trovato dinanzi ad 1 finale con la sigla C1012 ed 1 con la sigla cancellata, ma sicuramente uguale a quello a lato.
Il problema è che a Lecce tali componenti non si trovano.
Qualcuno sà indicarmi dove reperire tali componenti per poterli ordinare, sperando di riparare il suddettvertero inverter.
Preciso trattasi di 1 inverter tie grid da 1000W acquistato su ebay liberamente.tv e del quale ne ho un'altro funzionante, ma siccome lo utilizzo per immettere in rete nell'impianto ad isola circa 400W con 3 pannelli da 240Wp collegati senza l'ausilio di un regolatore di carica ma utilizzando 4 batterie collegate a 24V, vorrei riparare il secondo per collegarlo, mediante le applicazioni che avete realizzato, ed avendo pannelli da 240Wp a disposizione per ridurre i consumi o aumentare la produzione di energia con l'arrivo delle giornate invernali.
In attesa di informazioni saluto.
Franco
spleen il 10/8/2013, 19:37
Re:Come gestire un Inverter Grid Tie
CITAZIONE (Luca450Mhz @ 9/8/2013, 08:08) [quote]spleen quello indicato da te è un inverter per impianti ad isola, non connessi in rete..
Si ma tra le caratteristiche leggo "supporto di fonti esterne di corrente alternata" che vuol dire?
allego il datasheet completo
Scarica allegato
Datasheet_Xtender_series.pdf ( Numero download: 21 )
chrispat il 10/8/2013, 20:57
Re:Come gestire un Inverter Grid Tie
probabilmente puoi attaccarci una fonte in CA per acaricare le batterie, un gruppo elettrogeno ad esempio....
spleen il 11/8/2013, 8:50
Re:Come gestire un Inverter Grid Tie
CITAZIONE (chrispat @ 10/8/2013, 21:57) [quote]probabilmente puoi attaccarci una fonte in CA per acaricare le batterie, un gruppo elettrogeno ad esempio....
hai ragine cavolo ho letto il manuale
4.1.1
Sistemi isolati di tipo ibrido
LXtender è utilizzabile come sistema di alimentazione primaria in siti isolati nei quali si dispone
generalmente di una sorgente di energia rinnovabile (solare o idraulica) e di un generatore
complementare. In questo caso, le batterie sono generalmente ri
caricate da una sorgente di alimentazione come pannelli solari fotovoltaici, eolica, mini-idro. Queste sorgenti di alimentazione devono disporre di un loro proprio sistema di regolazione della tensione e/o della corrente e sono
collegate direttamente alla batteria.
Quando la fornitura di energia è insufficiente, viene utilizzato un generatore come sorgente di
energia complementare. Questo permette allora di ricaricare le batterie e di alimentare le utenze
direttamente tramite il relè
di trasferimento dellXtender.
4.1.2
Sistemi di emergenza collegati alla rete
LXtender può essere utilizzato come sistema di emergenza - chiamato anche U. P. S. (gruppo di
continuità) - che permette di garantire la fornitura di energia a un sito collegato a una rete non
affidabile. Nel caso la fornitura di energia della rete pubblica venga interrotta, lXtender
accoppiato a una batteria si sostituisce alla sorgente che viene meno e permette di alimentare le
utenze cablate a valle. Queste verranno alimentate fintantoché lenergia immagazzinata nella
batteria lo consente. La batteria verrà ricaricata rapidamente al
successivo ricollegamento della rete pubblica.
a me comincia a puzzare di cospirazione dei produttori di inverter che beccano mazzette dai gestori di energia che con apparecchi del genere e una spesa modesta da parte degli utenti possono vedere ridursi i loro profitti dalle bollette, sono paranoico? Urge l'uscita sul mercato di una bella cinesata che faccia quello che deve senza far notare nulla all'enel scombinando così le carte in tavola!
chrispat il 11/8/2013, 9:45
Re:Come gestire un Inverter Grid Tie
@spleen
è esattamente quello che penso! il fatto stesso che Elettro sia, secondo me, arrivato a quello che è il 90% della soluzione del problema dimostra che non ci sia
una effettiva volontà a livello industriale di offrire soluzioni che soddisfino le reali esigenze della moltitudine (intesi come milioni di piccoli micro-impianti), ma ci sia solo una ricerca di "cavalcare" i grandi progetti
attorno ai quali girano i grandi soldi.
La soluzione semplice ed economica sarebbe un inverter grid dotato di un sensore wireless che legge con una pinza amperometrica i valori che entrano e escono dal contattore Enel (quindi con installazione alla portata di tutti), come fa ad esempio il mio sitema Envir di Currentcost (http://my.currentcost.com/device/443271193), e modula la sua uscita in funzione dell'assrbimento dei casa senza mai andare in "esubero".
Se un inverter cinese da 600W costa circa 100, e il sitema Envir completo (monitor wireless + pinza) altri 80, sembra impossibile che non esista un sistema copleto che con poche centinaia di Euro
si adatterebbe perfettamente anche a chi ha spazio per pochi pannelli (andrebbe bene anche per chi parte con solo 100Wp). Secondo me andrebe a ruba!
Elettro??? ...se serchi soci si può aprire una società!
brevettiamo e poi mettiamo in produzione l'E.S.G.T v1.0 versione consumer per impianti PV fino a 1Kw (Elettro-Smart-Grid-Tie)!
ElettroshockNow il 11/8/2013, 12:12
Re:Come gestire un Inverter Grid Tie
CITAZIONE (chrispat @ 11/8/2013, 10:45) [quote]Elettro??? ...se serchi soci si può aprire una società!
brevettiamo e poi mettiamo in produzione l'E.S.G.T v1.0 versione consumer per impianti PV fino a 1Kw (Elettro-Smart-Grid-Tie)!
....
Grazie della proposta ,ma dove girano i soldi girano rogne .......
Cmq sulla rete si trovano alcune soluzioni industriali ....., ma andrebbero analizzate con calma
Tipo :
http://www.vectronenergy.it/it/prodotti/op...rie-sp-premium/
Ricordo un modello che ripettava i nostri requisiti ,ma ricordo anche che il prezzo era improponibile .
Ciao
ElettroshockNow
spleen il 12/8/2013, 8:46
Re:Come gestire un Inverter Grid Tie
Elettroschock, hai ragione ma io se fossi in te e avessi un po' di tempo un pensierino ce lo farei. Ai nostri giorni con la socialità che permette la rete, un progetto collaborativo del genere diventa una cosa molto semplice, conosci kickstarter?
Sono uscite belle cose da quel sito lì. Descrivi per sommi capi il progetto, valuta la cifra minima che ti serve per realizzare i primi prototipi funzionanti e fissa una scadenza. La gente che crede al tuo progetto fa l'offerta se l'offerta supera una certa quota da te stabilita questi contribuenti avranno diritto in anticipo ad avere un prototipo prima dell'entrata in produzione. Se non si raggiunge la quota nella data stabilita ogni contribuente verrà rimborsato.
Io penso che se descrivi bene come funziona l'affare e a che serve, in pochissimo tempo se, ben pubblicizzato (e qui ti aiuteremmo noi del forum, oltre ad essere i primi contribuenti, ci dovremmo impegnare a farlo conoscere) può raggiungere l'obiettivo.
Anche se non ne capisco molto "la cosa" dovrebbe essere composta da due oggetti distinti, un sensore posto dopo il salvavita dell'abitazione che misuri la il carico di tutta la casa e una centralina nei pressi dell'inverter che legge la potenza in uscita, fa la differenza con quella comunicata dal sensore e modula di conseguenza in funzione del carico. I due affari potrebbero comunicare in uhf a 433mhz, un po' come quelle centraline meteo col sensore sul tetto. Poi dovresti prevedere anche un canale di comunicazione fra due o più centraline per lavorare in maniera coordinata su più inverter. Che ne pensi? E' alla tua portata? Spero di si!
maiollo il 12/8/2013, 19:26
Re:Come gestire un Inverter Grid Tie
Perfettamente daccordo con spleen. Lo comprerei subito già bello e pronto.
chrispat il 12/8/2013, 20:55
Re:Come gestire un Inverter Grid Tie
io ci investirei volentieri qualche soldino se ci potessimo tutelare con un brevetto...
Credo che le Possibilità di realizzazione ci siano e soprattutto che vi sia un mercato emergente
potenzialmente vastissimo, sia nel solare ma anche nell'eolico a questo punto.... che dà il suo contributo di notte e d'inverno!
maiollo il 12/8/2013, 22:32
Re:Come gestire un Inverter Grid Tie
In effetti, nel mercato manca proprio qualcosa del genere di economico. Quante famiglie potrebbero risparmiare energia con due tre pannelli e un inverter che non manda in rete e però serve a dimezzare le bollette, investendo meno di 1000 euro?
spleen il 13/8/2013, 8:07
Re:Come gestire un Inverter Grid Tie
Sto leggendo la faq e le guidelines di kickstarter. Purtroppo chi può aprire un progetto ed essere tuttelato legamente ed economicamente deve essere cittadino statunitense, canadese o inglese.
In linea di massima potrebbe non essere un problema se deve aprirlo ufficialmente elettroschock, è sufficiente che abbia una persona di fiducia (molta) che si intesti il progetto e faccia da prestanome, meglio qualche parente.
Ad ogni modo sono sicuro che i progetti che escono da kickstarter sono tutelati legalmente, ovvio che questo non garantisce un bel niente... sappiamo come lavorano e ragionano i cinesi.
Elettroschock se sei interessato vedi se puoi quantificare i costi per realizzare i primi prototipi funzionanti e quanto tempo ti serve. In base a quella cifra ti garantisco il mio contributo e sicuramente altri utenti di questo forum saranno disposti a fare lo stesso.
ElettroshockNow il 13/8/2013, 15:18
Re:Come gestire un Inverter Grid Tie
CITAZIONE (spleen @ 12/8/2013, 09:46) [quote]Anche se non ne capisco molto "la cosa" dovrebbe essere composta da due oggetti distinti, un sensore posto dopo il salvavita dell'abitazione che misuri la il carico di tutta la casa e una centralina nei pressi dell'inverter che legge la potenza in uscita, fa la differenza con quella comunicata dal sensore e modula di conseguenza in funzione del carico. I due affari potrebbero comunicare in uhf a 433mhz, un po' come quelle centraline meteo col sensore sul tetto. Poi dovresti prevedere anche un canale di comunicazione fra due o più centraline per lavorare in maniera coordinata su più inverter.
Hai descritto il mio impianto (Powermeter vicino al Contatore e Controller Inverter sul Tetto)
Con accumulo di energia Extra in Termica ...
Quindi realizzare un prodotto commerciabile non sarebbe un problema .....ma per quale mercato..
Comunque bisogna installare un Inverter di rete (Omologato) ed effettuare richiesta al gestore (circa 200E) .......
E' pur vero che la CEI-021 è valida per impianti sopra al Kw e quindi microgenerazioni <1Kw non necessitano autorizzazioni purchè si utilizzano inverter omologati...(Tipo il Soladin 600).
In questo caso non avendo contratto GSE l'energia prodotta in eccesso non diviene guadagno.
Quindi Gran parte del mercato è già soddisfatta da inverter <1Kw privi di limitazione .
Il discorso è diverso per impianti >1Kw .....
Burocraticamente ,bisognarebbe farsi certificare che se viene installato il regolatore in serie all'inverter ,esso non sarà più in grado di riversare energia in rete (>Kw) quindi farlo rientrare come impianto "Passivo"....(vedi CEI-021)
E qui si entra nella Burocrazia ed il gioco è finito .... almeno per noi semplici umani......
solo oltrepassando questi intoppi burocratici si potrebbe avere un prodotto valido
Qualcuno sà come si ottiene una certificazione del genere ?
Cmq è sempre una interpretazione della CEI ,perchè la potenza sono i pannelli !!!!
Ciao
ElettroshockNow
chrispat il 13/8/2013, 17:50
Re:Come gestire un Inverter Grid Tie
una precisazione, più per me ma forse il dubbio è lecito:
ma con impianti <1kw in regola con inverter tipo il Soladin citato, e senza contratto GSE, l'energia in eccesso viene comunque contabilizzata come consumo e quindi fatta pagare... quindi resta sempre la lacuna di mercato da riempire, quindi moltissimi utenti potenziali,
o mi sfugge qualche cosa?
ElettroshockNow il 13/8/2013, 18:09
Re:Come gestire un Inverter Grid Tie
CITAZIONE (chrispat @ 13/8/2013, 18:50) [quote]una precisazione, più per me ma forse il dubbio è lecito:
ma con impianti <1kw in regola con inverter tipo il Soladin citato, e senza contratto GSE, l'energia in eccesso viene comunque contabilizzata come consumo e quindi fatta pagare... quindi resta sempre la lacuna di mercato da riempire, quindi moltissimi utenti potenziali,
o mi sfugge qualche cosa?
Con 240E ti fai installare dal gestore un contatore bidirezionale ..... e pagherai solo quella consumata (la prodotta ed immessa viene persa).
Almeno che sei un utente Acea .... che di default installano bidirezionali ......
Cmq per l'installazione và presentata una domanda di connessione al gestore richiedendo una minore burocrazia in quanto l'impianto non è regolamentato dalla CEI-021.
Il gestore stesso interverrà all'installazione del bidirezionale ...
Per info più approfondite bisogna contattare il gestore ....
ronwal il 13/8/2013, 18:54
Re:Come gestire un Inverter Grid Tie
be dici che sia cosi' semplice.....ti chiederanno sicuramente la dichiarazione dell'inverter e il progetto dell'impianto....quindi non so' se conviene.....bisogna installare un quadretto in dc per sezionatore e scaricatori...(circa 300 euro)...e poi magari....vengono visionano se il tutto corrisponde ti installano il contatore....
ma poi con quale contratto?....scambio sul posto?.....cio' che prelevi lo prendi a 25-30 cent e poi quello che vendi te lo pagano a 10 se vai bene (al kwh)
ElettroshockNow il 13/8/2013, 19:19
Re:Come gestire un Inverter Grid Tie
L'inverter deve essere uno certificato e l'impianto deve essere realizzato secondo le norme 37/08 ,quindi con rilascio del certificato di conformita' ...... (elettricista )
Il fai da te non e' consentito .....
maiollo il 14/8/2013, 8:13
Re:Come gestire un Inverter Grid Tie
In italia il fai da te è illegale, anche per un impianto elettrico per abitazione se non certificato.
Io vado off-gird (ultima bolletta marzo di 20 euro) e l'impianto di casa fatto da me.
Negli USA mi sa che le cose sono diverse. ma nn vado ot. Ciao
pippofo il 19/8/2013, 18:10
Re:Come gestire un Inverter Grid Tie
Ciao cosa ne pensate
http://www.ebay.it/itm/Inverter-Grid-Tie-M...=item3a833057fa
chrispat il 19/8/2013, 21:56
Re:Come gestire un Inverter Grid Tie
@pippofo
sarò pessimista ma il prezzo mi sembra alto per un grid tie 1000w cha alla fine non si capisce bene di che marca sia (si trova sotto vari nomi re-brand). la descrizione fa leva sulle certificazioni ma alla fin fine, come da poco detto in queste pagine, per mini impianti nessuno spende cifre significative per contratti e certificazioni varie dell'impianto.
Non si capisce bene poi come funzioni la centralina che gestirebbe il tutto, via minijack poi,e della quale non si trova l'esistenza nè tantomeno il prezzo e lo schema di collegamento.
Io passerei la mano, soprattutto se punti alla fantomatica centralina.
Consiglio... chiedi un approfondimento al venditore prima...
Il_salentino il 20/8/2013, 7:33
Re:Come gestire un Inverter Grid Tie
@pippofo
del venditore puoi fidarti io ho comprato diversi prodotti per il mio impianto e per quanro concerne la centralina io ero rimasto che immetteva in rete il 30% dell'energia consumata; mi sa che ora hanno perfezionato la centralina.
Contatta il fornitore ti daranno tutte le informazioni, mi sa che lo farò pure io.
Ciao
Francesco
ElettroshockNow il 20/8/2013, 9:37
Re:Come gestire un Inverter Grid Tie
CITAZIONE (pippofo @ 19/8/2013, 19:10) [quote]Ciao cosa ne pensate
www.ebay.it/itm/Inverter-Grid-Tie-M...=item3a833057fa
Ciao pippo,
l'oggetto messo in evidenza è molto interessante e familiare !
Nello schema proposto dal venditore (curiosamente presente solo nella versione per cellulari !!!)
si nota che la connessione dalla centralina (ora ha una forma ) avviene tramite solo una coppia di cavi.
E qui mi vien un dubbio ....
Ma la centralina sà quanto stà producendo l'inverter ???
Personalmente penso che si siano limitati ad una comunicazione unidirezionale altrimenti avrebbero dovuto usare un a comunicazione tipo Onewire ,complicando inutilmente l'hardware ,che già dispone di una comunicazione I2C o seriale ) , quindi penso che inviano digitalmente o analogicamente (come possiamo far noi con la nostra Mod) la massima potenza da immettere senza però avere un feedback di [u]eventuali sovraproduzione [/u]....
Lo sottolineo perchè un sistema cosi' composto deve necessariamente garantire l'impianto alla non immissione in rete e senza un adeguato sistema di feedback (non presente nello schema) credo che mai nessuno avvalorebbe la certificazione.
Quindi non credo che rispetti le normative !
Sempre nel sito per cellulari ( perchè!!!) è presente un secondo schema
ancor più interesante in quanto è possibile accumulare l'energia in surplus ....
Curiosità :
Ma sono al corrente che la loro realizzazione è coperta da un brevetto ....
Riutilizzatore Elettronico di Energie Ecocompatibili
N° Domanda: CL2001 A 000013
data Deposito: 06/06/2001
N° Brevetto: 0001329877
data Registrazione: 21/11/2005
La ricerca è stata eseguita per confermare la brevettabilità dell'idea proposta in questa discussione ..... con esito NOK
Ciao e buon solare a tutti
ElettroshockNow
bugigattolo il 20/8/2013, 16:39
Re:Come gestire un Inverter Grid Tie
Ciao a tutti,
ho da poco acquistato e per ora collegato in modo provvisorio, un set di pannelli ed un inverter "on grid" modello GTI-800 (800W continui e 1000W di picco per alcuni secondi). Al momento i pannelli in mio possesso (ora solo uno è collegato) fornirebbero una Wp=540W (ho lasciato un po' di margine nei confronti della potenza dell'inverter) ovvero una potenza esuberante per il consumo basale della casa ma comunque preziosa da usare quando il consumo si alza. La mia idea era di controllare la potenza per massimizzare lo sfruttamento dell'inveter e ovviamente non cedere energia all'esterno. Fatta la doverosa premessa veniamo alla domanda principalmente rivolta al mitico Elettroshock. La modifica Hw/Fw all'inveter mi piace molto ma vorrei chiarire alcuni aspetti che probabilmente non ho ben capito:
1) Il potenziomtro esterno (o altra sorgente 0-5V) regola la potenza massima. Può essere considerata una funzione dimamica (come se fosse un alimentatore controllato in tensione) oppure ogni volta il sistema deve essere riavviato?
2) La funzione di gestione amperometrica prevede una potenza di attivazione, un tempo di attivazione ed una potenza di disattivazione. Se facessi entrare su quel pin il segnale differenza tra un ACS712 (20A) posto sulla linea principale del contatore ed un ACS712 posto sulla linea in cui è collegato l'inverter in modo che ci sia generazione solo quando la differenza è maggiore di zero (diciamo 30-50W per aver un po' di margine), il sistema sarebbe stabile o ci sarebbe il rischio di continui stop and start? In pratica questa funzione è stata pensata solo per attivare l'inverter al superamento di una certa potenza? E' possibile allora pilotare il segnale del potenziometro con il segnale differenza dei due ACS?
3) Cosa sono di preciso i fattori di conversione di V ed I (negli esempi del post valgono 100 e 120 per cui non mi viene alcuna associazione) e come si valuterebbero nel mio GTI-800?
Le domande 1) e 2) sono chiaramente finalizate allo stesso scopo che ho descritto più sopra
Ciao e grazie in anticipo per la risposta.
chrispat il 20/8/2013, 17:35
Re:Come gestire un Inverter Grid Tie
per la domanda 1 ti rispondo io. Sul mio inverter modificato il potenziometro ha effetto immediato sia in aumento che in diminuzione dell'erogazione. Quindi intervento istantaneo senza riavvio.
Ciao, Chris
bugigattolo il 20/8/2013, 18:40
Re:Come gestire un Inverter Grid Tie
Grazie chrispat per la celere risposta!!
Se è cosi, per il momento non utilizzerei l'ingresso amperometrico ma solo quello potenziometrico con il segnale differenza dei due ACS, in effetti in questo modo l'applicazione è perfetta, fornisce o quello che serve per annullare i consumi oppure il massimo che può dare, non ho parole!!!

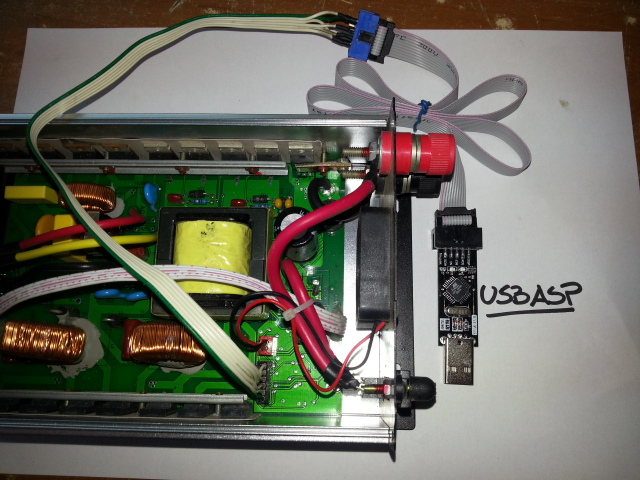

Intanto mi sono ordinato il programmatore per l'ATMEL, poi sarà la volta di due sensori ACS ed infine un po' di hobbistica per costruire un ampli differenziale.
Ottimo lavoro ragazzi, avanti cosi!!
Ovviamente mi mancano ancora le info sui parametri....
Ciao
danye il 21/8/2013, 12:20
Re:Come gestire un Inverter Grid Tie
@bugigattolo
Dove hai acquistato il tuo inverter?
È compatibile con il firmware modificato?
Ciao
ElettroshockNow il 21/8/2013, 15:48
Re:Come gestire un Inverter Grid Tie
CITAZIONE (bugigattolo @ 20/8/2013, 17:39) [quote]2) E' possibile allora pilotare il segnale del potenziometro con il segnale differenza dei due ACS?
Certo,
la potenza prodotta sarà proporzionata alla[u] tensione [/u]dell'ingresso per la massima potenza programmata nell EEprom.
Questa funzione può essere usata per tarare con un potenziometro la massima potenza ,oppure può provenire da un segnale esterno.
Io lo piloto dall'uscita PWM di un Arduino opportunamente livellato per renderlo analogico ,il quale lo regola in funzione della differenza tra le potenze misurate.
Tu puoi fare altrettanto in maniera analogica ,anche se prevedo non poche difficoltà.
CITAZIONE (bugigattolo @ 20/8/2013, 17:39) [quote]3) Cosa sono di preciso i fattori di conversione di V ed I (negli esempi del post valgono 100 e 120 per cui non mi viene alcuna associazione) e come si valuterebbero nel mio GTI-800?
Servono per tarare il convertitore A/D del microcontrollore che gestisce l'inverter in funzione del partitore resistivo scelto dal progettista.
Trovando i valori ottimali per un dato inverter ,si avrà la possibilità di variare i valori di tensione e corrente proporzionati alla realtà.
La ricerca di tali valori è sicuramente l'operazione più complessa e rischiosa di tutta la modifica.
Cmq per chi a suo rischio e pericolo sceglie di avventurarsi ,consiglio l'uso di un piccolo alimentatore varibile in grado di erogare non più di 2A.

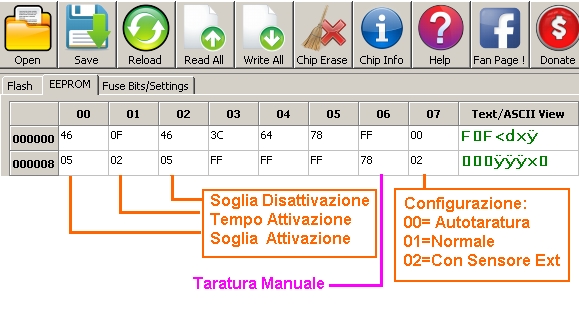

Scegliere un tensione di start e stop e memorizzarli in memoria
Scegliere un valore alto di conversione e memorizzarlo
(Se si usa un PC portatile è possibile mantenere tutto connesso pronto per una nuova programmazione)
Aumentare la tensione fino alla soglia e confermare l'accenzione dell'inverter (la spia rossa si spenge)
Se non avviene ridurra il valore di conversione e riprogrammare
Nuovamente aumentare la tensione fino alla soglia .....
Se si accende prima della soglia aumentare il valore di conevrsione e rimemorizzarlo ...
Ripetere fino a trovare il valore corretto di conversione della tensione.
Fare stessa procedura per il valore di conversione corrente ...
E' una procedura noiosa ,ma và eseguita una sola volta
ATTENZIONE: Tenere sempre sotto controllo la tensione di alimentazione che MAI deve oltrepassare la tensione massima supportata dall'inverter (quella è immodificabile )
Ciao
ElettroshockNow
bugigattolo il 21/8/2013, 21:56
Re:Come gestire un Inverter Grid Tie
Il mio inverter, preso a 120 da un tizio che lo aveva comprato per errore credendo che andasse bene per i suoi pannelli da 24V è questo:
) che sia compatibile con la mod al FW. Chiaramente se disporrà di un Atmel la prima cosa da fare sarà quella di leggere il firmware e salvarlo come backup pronto per essere riflashato nuovamente nel caso la modifica non fosse compatibile o qualcosa andasse storto.
Per quanto riguarda le info su come trovare i parametri ringrazio Elettroshock per la esauriente spiegazione. Solo una domanda: durante le prove con l'alim. regolabile, il cavo AC deve essere collegato?
Come ben si capisce dalla spiegazione e come è stato giustamente evidenziato, trattandosi di un'operazione piuttosto macchinosa, vorrei ricordare a tutti quanto già esposto da Elettroshock in un vecchio post: chiunque si stia prodigando in questa modifica farebbe cosa molto gradita alla community se condividesse il modello dell'inveter ed i parametri di conversione ottimali trovati.
Chiaramente concordo con l'idea che non sia semplice far funzionare il tutto con un circuito analogico puro, con un micro si possono implementare tutti i filtraggi che si desiderano. Ma per me è solo l'inizio....
Un'ultima domanda sul funzionamento di questi inverter: con soleggiamento pieno e costante, mi capita qualche volta di trovarlo con il led rosso acceso e quello verde lampeggiante con mancanza totale di produzione lato AC (non è legato al riscaldamento), dopo un certo tempo a volte anche di molti minuti, tutto diventa normale con led rosso spento, led verde acceso fisso o lampeggiante e produzione attiva. Il tutto si traduce nell'osservare che a pari condizioni meteo e sempre con lo stesso pannello da 180W (20V) a volte ottengo 0,9KWh/giorno a volte 0,5KWh/giorno. Cosa potrebbe esssere? Io sospetto in una non perfetta messa a punto della funzione MPPT....
Grazie a tutti per il prezioso supporto!!!
Immagine Allegata: SP-GTI800WElettroshockNow il 22/8/2013, 9:13
Re:Come gestire un Inverter Grid Tie
CITAZIONE (bugigattolo @ 21/8/2013, 22:56) [quote]Un'ultima domanda sul funzionamento di questi inverter: con soleggiamento pieno e costante, mi capita qualche volta di trovarlo con il led rosso acceso e quello verde lampeggiante con mancanza totale di produzione lato AC (non è legato al riscaldamento), dopo un certo tempo a volte anche di molti minuti, tutto diventa normale con led rosso spento, led verde acceso fisso o lampeggiante e produzione attiva. Il tutto si traduce nell'osservare che a pari condizioni meteo e sempre con lo stesso pannello da 180W (20V) a volte ottengo 0,9KWh/giorno a volte 0,5KWh/giorno. Cosa potrebbe esssere? Io sospetto in una non perfetta messa a punto della funzione MPPT....
Concordo il tuo sospetto ed aggiungo che il led verde lampeggia quando è alla ricerca dell massimo punto di produzione ......
Ora nasce il mio sospetto .....
Se il tuo inverter possiede solo due led (un rosso ed un verde) sospetto che usi un PIC come processore
Se fosse cosi dovrai optare in un'altro tipo di controllo coerente con il tipo di inverter e del tipo di alimentazione.
Ciao
ElettroshockNow
pippofo il 22/8/2013, 9:59
Re:Come gestire un Inverter Grid Tie
Ho chiesto spiegazione sulla normativa e mi ha rispoto che Esiste solo una normativa la CEI021 (ma questa normativa serve per chi immette)
Questo sistema non immette, però devo dirti che il modello di settembre avrà in + la cei021
ham_radio il 23/8/2013, 19:28
Re:Come gestire un Inverter Grid Tie
salve a tutti ,è la prima volta che scrivo e non sono riuscito a leggere tutte le 18 pagine di messaggi precedenti .. io direi una cosa anziche "frenare l'inverter" lato continua perchè non riscaldiamo un boyler e stocchiamo cosi l'energia in eccesso ?
è una domanda che si fanno tutti i possessori di impianto fotovoltaico collegato in rete che devono pagare pure la bolletta del gas per farsi una doccia ..anziche cedere l'energia al gestore che la paga una miseria perche l'energia in eccesso prima non la autoconsuma scaldando un boyler (quella autoconsumata è pure premiata dal gestore) e quando il boyler è caldo poi la cede al gestore cosi ci guadagna 2 volte ! inoltre cosi facendo non serve piu installare i grossi collettori solari con tubi e complicazioni varie dell'idraulico basta solo l'impianto fotovoltaico magari con 1 kwp in pìu rispetto al fabbisogno ..(inoltre l'inefficienza dei collettori solari a basse temperature è solo un ricordo)... poi visto che ai molti che non si volgliono cimentare con la burocrazia e volgliono farsi l'impianto homemade con il Gridtie e questo sistema si ottiene doppio effetto : solare fotovoltaico + con l'eccesso del fotovoltaico il solare termico
La gestione dell' "energia in eccesso" è facilmente attuabile con un microcontrollore opportunamente istruito... non uscira piu una goccia di corrente dal contatore nemmeno 1watt ... non so se l'idea è gia stata esposta ...
un grazie a tutti per l'aiuto e le vostre idee...
Luca450Mhz il 23/8/2013, 21:52
Re:Come gestire un Inverter Grid Tie
CITAZIONE (ham_radio @ 23/8/2013, 20:28) [quote]La gestione dell' "energia in eccesso" è facilmente attuabile con un microcontrollore opportunamente istruito...
Ciao,
come faresti questa "semplice" gestione? Ci esponi la tua idea?
Grazie!
ham_radio il 23/8/2013, 23:54
Re:Come gestire un Inverter Grid Tie

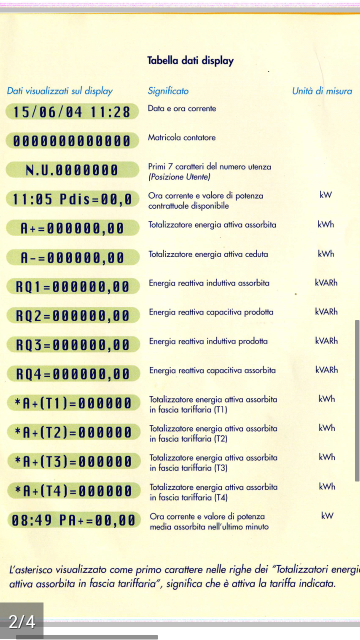

Misurando con un micro tensione e corrente sul contatore enel quando l'energia inizia a fluire verso la rete con il micro comandi la resistenza di dissipazione (boyler o stufetta) in modo proporzionale al mantenimento di 1-2 watt di energia assorbita dalla rete in questo modo avrai solo l'eccesso del tuo grid-tie che ti comanda la resistenza ..
spleen il 24/8/2013, 9:36
Re:Come gestire un Inverter Grid Tie
Ragazzi io sto continuando nella ricerca di qualcosa di moderatamente economico che faccia quello che deve. Prima ancora che postavate quel inverter su ebay ero finito sul loro sito in cui vendevano lo stesso inverter avvisando però che poteva esserci il problema della sovrapproduzione e che serviva una certa centralina "PowerStar", non trovandola nel sito gli ho chiesto info via email e questa è stata la loro risposta:
Si ha ragione, il modello dinverter che lei desidera funziona solo con una centralina adeguata che sappia gestire la potenza in uscita dellinverter in modo che essa non venga scaricata sulla rete dellenel ( cosa proibita) nei prossimi giorni sarà aggiornato il nostro sito dove sarà inserito sul sito anche questa centralina.
Secondo i nostri tecnici informatici, per la prossima settimana sarà posto sul sito la centralina per questo inverter.
Cordiali saluti
in teoria dovrebbe essere quella che hanno già messo in vendita su ebay, vediamo un po' a quanto la vendono da sola senza l'inverter. Ad ogni modo prendo in seria considerazione i dubbi di elettroshock e aspetto qualche commento di qualcuno esperto che ci metta le mani su.
Altro inverter altra corsa. Ho trovato un altro inverter solare si chiama Selco Energy SLT400, questo certificato per lo scambio che tra le caratteristiche aveva quella di limitare la potenza di uscita, non capendo bene però in funzione di cosa ho chiesto informazioni anche a loro ed ecco la loro risposta:
Buongiorno,
dalle info che si evincono dallo scambio di e-mail, sta cercando un inverter che in funzione della direzione del flusso energetico moduli la propria erogazione di potenza in modo da non immettere potenza in rete.
Ad oggi sulla serie di inverter Selco tale funzione non è attivabile, o meglio potrebbe esserlo con un software dedicato solamente se linverter conoscesse la direzione del flusso energetico (assorbimento / erogazione) a livello di contatore di scambio che nel Suo caso risulta essere non bidirezionale.
Poiché Selco sta sviluppando una serie di sensori di metering, che vedranno la luce nei primi mesi del 2014, per la misura dellenergia, della direzione del flusso e delle correnti a livello di contatore , terremo conto delle Sua richiesta e dare quindi una risposta positiva alla Sua richiesta.
Cordialmente
potrebbe essere una risposta di circostanza o forse stanno veramente pensandoci, vediamo un po' che esce sembrano seri e poi è una ditta italiana, il che non mi dispiace.
maiollo il 26/8/2013, 20:38
Re:Come gestire un Inverter Grid Tie
Costa 278 euro
http://www.energiasolare100.it/centralina-...tar-p-1051.html
ElettroshockNow il 27/8/2013, 0:22
Re:Come gestire un Inverter Grid Tie
CITAZIONE (maiollo @ 12/8/2013, 20:26) [quote]Perfettamente daccordo con spleen. Lo comprerei subito già bello e pronto.
CITAZIONE (maiollo @ 26/8/2013, 21:38) [quote]Costa 278 euro
www.energiasolare100.it/centralina-...tar-p-1051.html
....... incredibile ...... il tuo desiderio è stato esaudito
spleen il 27/8/2013, 10:16
Re:Come gestire un Inverter Grid Tie
non è proprio regalata e può essere associata solo a quell'inverter, non mi sembra il massimo della flessibilità. Considerando che quell'inverter è una cinesata come tante altre (con tutto il rispetto per le cinesate che a volte sono anche fatte bene) spedere oltre 600 per un accrocchio simile... per quella cifra ci comprerei un inverter serio fabbricato in Italia se è capace di modulare la potenza.
Non mi piace che sul loro sito non ci sia ancora uno straccio di scheda tecnica di questa centralina... in attesa della recensione/impressioni di qualche cavia!
chrispat il 27/8/2013, 13:11
Re:Come gestire un Inverter Grid Tie
..infatti, il grid tie va bene se "l'investimento" è basso, tipo 1-2 pannelli per un totale di 100-200W con il fine di abbassare il consumo basale di casa ed
eventualmente ottimizzare con uno step un aumento della richiesta di corrente, ma se le cifre salgono allora si fa, secondo me per carità, il salto al off-grid parziale,
ovvero un buon inverter pure sine che mi gestisce i carichi non pesanti....
io sono in attesa di questo inverter charger mppt (modello 2420): costo sui 3-400
http://www.mppsolar.com/Photovoltaics/PURE..._CHARGER_MS.pdf
che gestirò con 4 pannelli da 130Wp, a cui vanno i carichi leggeri di casa (frigo, pompa di calore acs o simili)
Il/i grid Tie continuerà con 2 pannelli da 130W gestiti per il consumo basale
maiollo il 29/8/2013, 20:40
Re:Come gestire un Inverter Grid Tie
Si tratta di pazientare un pochino, i cinesi quando sentono odore di $$$$$$$$$$$$ incominciano a sfornare qualcosa di simile anche loro. Purtroppo in italia non avviene e se avviene costa due botti se non tre. (tasse+ cuneo fiscale+spese parlamentari ecct) e le nostre aziende delocalizzano o chiudono...scusate l'ot.
zorack100 il 8/9/2013, 9:49
Re:Come gestire un Inverter Grid Tie
Ciao a tutti!!
complimenti per quanto ho imparato in questo forum!!!!!
scusate ma sono un po' acerbo con i green tied. volevo chiedervi: ma con l'inverter green tied, devo utilizzare un regolatore di carica se voglio utilizzare anche delle batterie? inoltre, se ho 2 batterie (da 12v) in serie a 24v 150ah, devo mettere anche i pannelli in serie a 24V oppure li posso tenere a 12V in parallelo?
grazie !
ciao!!
chrispat il 8/9/2013, 10:13
Re:Come gestire un Inverter Grid Tie
il regolatore serve proprio a gestire la carica delle batterie, e non credo che con pannelli a 12V ti alzi la tensione per un banco a 24v
Indipendentemente da ciò ti conviene assolutamente mettere in serie i pannelli e passare ai 24v per questioni di maggiore efficenza: meno perdite sui cavi e sezione minore degli stessi ecc...
Se fai qualche ricerca qui sul forum troverai varie discussioni in merito
Ciao
zorack100 il 8/9/2013, 19:46
Re:Come gestire un Inverter Grid Tie
CITAZIONE (chrispat @ 8/9/2013, 11:13) [quote]il regolatore serve proprio a gestire la carica delle batterie, e non credo che con pannelli a 12V ti alzi la tensione per un banco a 24v
Indipendentemente da ciò ti conviene assolutamente mettere in serie i pannelli e passare ai 24v per questioni di maggiore efficenza: meno perdite sui cavi e sezione minore degli stessi ecc...
Se fai qualche ricerca qui sul forum troverai varie discussioni in merito
Ciao
Grazie mille chrispat !! seguiro' il tuo consiglio!! metto i pannelli in serie!!
grazie
ciao!
Mister saro il 17/9/2013, 13:08
Re:Come gestire un Inverter Grid Tie
Ho comprato un impianto eolico domestico da 500watt per implementarlo con un impianto fotovoltaico da 3kw, mi salta il micro inverter e non me lo spiego, qualcuno può aiutarmi?? Grazie...
zorack100 il 28/9/2013, 7:58
Re:Come gestire un Inverter Grid Tie
ciao Elettro,
ho acquistato un inverter grid tie GT300 come quello di cui hai postato la foto su questo forum
siccome volevo aggiornargli il firmware, volevo sapere se potevi aiutarmi coi fattori di conversione, e se mi
aiutavi a trovare i punti di collegamento del tuo circuito con sensore ACS712 sul mio inverter-
grazie in anticipo!!!!!
ciao
ElettroshockNow il 28/9/2013, 8:42
Re:Come gestire un Inverter Grid Tie
Ciao Zorack ,
La modifica che ho proposto
(a rischio e pericolo di chi sceglie volontariamente di introdurla) è per inverter grid tie basati su chip "Atmel Atmega8".
Se il tuo è uguale al Gp-350W segui i vari step
-Salda il connettore
più in dettaglio
Salva il firmware e confrontalo con il file allegato con il mio firmware originale .... dovrebbero essere molto simili se non uguali
e magari allegalo ad un tuo intervento
A questo punto mantenendolo sempre completamente disalimentato (il grid deve essere connesso solo con l'usb)
carica il firmware più semplice ...
e prepare un alimentatore variabile che copra il range 8-25V con una corrente Massima di 2-5 A (o con limitatore) e bussa
Nel frattempo puoi creare i collegamenti per il sensore seguendo questa guida
Ciao
ElettroshockNow
PS: come avrai notato tutte le tue info richieste erano già contenute nella presente discussione.
Quindi ti consiglio di leggerla tutta con calma dedicandoci qualche minuto in più ( a me è costata due mesi di studio).
zorack100 il 28/9/2013, 11:29
Re:Come gestire un Inverter Grid Tie
Ciao Elettro,
grazie mille per la tua risposta così celere!!!
Mi sembra inutile dirti che sei UN GRANDEEE!!!!!!!!!
ti volevo informare che mi sono letto almeno 10 volte tutte le pagine del forum... acc...
ho provato a cercare in grid tie GP 350W, ma purtroppo ho trovato il GT300, come quello di cui ha postato la foto in data 5/06/2013 alle ore 20:24.
io ho provato ca caricare la foto, ma non ci sono riuscito.
come da tuoi suggerimenti nel forum, mi sono procurato tutto il necessario, ma quello che non riesco a trovare sono i fattori di conversione, e i punti dove collegare il circuito che hai realizzato con l' ACS712.
grazie mille!!!!
sei sempre grande!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
ciao
Max
ElettroshockNow il 28/9/2013, 15:03
Re:Come gestire un Inverter Grid Tie
Ai .....
Se dici questo ...
devo darti la brutta notizia che l'inverter in questione usa un microcontrollore diverso ,quindi non è applicabile la modifica
Però puoi sempre usare le altre tecniche di regolazione .... ,ma dovrai immeggerti nel fai da te.
Ciao e grazie per il complimento .... in attesa di contraccambiare
ElettroshockNow
Per l'inserimento delle immagini vedi questa guida ben fatta
zorack100 il 29/9/2013, 9:08
Re:Come gestire un Inverter Grid Tie
ciao Elettro,
grazie per la mail.
...aaacccccc....... che brutta notizia che mi hai dato!!!!!!!!!
ed io che speravo di poter modificargli il firmaware....
cosa mi consigli: acquistarne un'altro oppure modificare questo?
dove posso trovarne uno come quello che hai modificato?
grazie ancora!!!
ciao
Max
sanyo il 8/10/2013, 22:36
Re:Come gestire un Inverter Grid Tie
un saluto a Tutti!
mi sono appena iscritto, ho da poco installato un'impianto fv di 5,76 kwp con sistema solaredge che mi porta la dc in ingresso all'inverter a circa 360v costanti.
esiste modo per caricare le batterie prelevando dalla stringa dc di cui sopra?
Grande forum! troppe info. per un novizio!
Grazie
maiollo il 9/10/2013, 11:53
Re:Come gestire un Inverter Grid Tie
se ho capito bene vuoi da 360v prelevare tensione per caricare delle batterie?
Cerca un controller mppt che accetti tale tensione che poi converte in potenza utile alla tensione delle batterie che vorrai usare (24v 48 ecct.)
Ma dovrai staccare i PV dall'inverter.
Ciao.
sanyo il 9/10/2013, 17:37
Re:Come gestire un Inverter Grid Tie
ciao, ma i controller sono "roba" tipo caricatori Steca etc. , di questi ne ho trovati solo a 12 24 48 vdc nulla che accetti 360 vdc.
perdonami ma i pv cosa sono?
l'ideale sarebbe uno steca che accetti i 360v.
maiollo il 9/10/2013, 17:49
Re:Come gestire un Inverter Grid Tie
Controller o regolatori è lo stesso, almeno per quel che ne so io, per esempio questo accetta sino a 240V. Di oltre non ne conosco.
http://www.ebay.it/itm/240Vdc-high-voltage...=item1e8104e22e
sanyo il 10/10/2013, 17:24
Re:Come gestire un Inverter Grid Tie
Ciao a Tutti! come da suggerimento ho cercato e trovando questo, non è proprio commerciale ma se funziona e non ha costi proibitivi.............
Secondo Voi assorbendo quanche decina di A tra ottimizzatori e inverter per caricare le batterie faccio cadere la tensione specialmente se la potenza generata dai pannelli è minore dell'assorbimento del regolatore/caricabatterie.
Manderò in crisi la comunicazione tra inverter e ottimizzatori?
Grazie per i contributi!
ALAGREEN-HP
REGOLATORE DI CARICA FLESSIBILE TRA GENERATORE ED UTILIZZATORE - 8.000W
CARATTERISTICHE SPECIFICHE:
Isolato con isolamento di sicurezza
Parallellabile
Possibilità di creare una configurazione con tensioni in uscita sia positive che negative Regolatore di Carica con Ricarica Controllata di Batterie da Generatore Eolico - 8000W
ALCUNE APPLICAZIONI:
Convertitore DC/DC flessibile multifunzione tra generatore ed utilizzatore
Regolatore di carica (Stabilizzatore di Carica) da mulini eolici (generatori eolici)
Alimentatore e Regolatore di Carica da celle solari (pannelli solari, pannelli fotovoltaici, PV)
Alimentatore e Regolatore di Carica da celle a combustibile (batterie a idrogeno, fuel cells)
Caricabatterie per batterie alimentate da pannelli fotovoltaici e celle a idrogeno
Interfaccia per l'adattamento della tensione per la connessione isolata di inverter, UPS (gruppi di continuità), azionamenti, pompe, soccorritori, ecc. a pannelli fotovoltaici o a celle a idrogeno
Isolamento tra generatore ed utilizzatore
Creazione di tensioni duali (+/-) isolate
IMPIANTI DA ENERGIE RINNOVABILI, IMPIANTI FOTOVOLTAICI, IMPIANTI A IDROGENO, IMPIANTI PER RISPARMIO ENERGETICO, IMPIANTI DI DISSALAZIONE
Tensione ingresso
[Vdc] Tensione uscita
[Vdc] Corrente uscita
[A]
da 600V
a 48V
220V, 110V
60V, 48V, 24V, 12V
Ti servono tensioni diverse?
Chiedi: si può fare
da 40A
a 60A
danye il 16/10/2013, 16:59
Re:Come gestire un Inverter Grid Tie
AIUTO!!!!
Ho finalmente acquistato un inverter sun 250g, montato il connettore per il firmware, installato il potenziometro, ma non riesco ad interfacciarmi al micro, il cavetto l'ho ricontrollato ed è giusto...
Quando collego il cavetto si accende il led fault dell'inverter, se clicco "read all" lo stesso led si spegne per 1 secondo circa per poi riaccendersi ma ricevo questo errore:
Ho anche provato a collegare l'inverter sia lato AC sia DC ed a cliccare su "read all", ma niente stesso problema...
ELETTRO MI AIUTI!
ElettroshockNow il 17/10/2013, 11:04
Re:Come gestire un Inverter Grid Tie
Ciao danye,
prova a testare la continuità dal programmatore al chip (direttamente sui pin ),ovviamente non alimentando niente .
Ti allego uno schema che potrebbe esserti utile .
PS: controlla bene il MISO e MOSI ..... molto simili (io ci son cascato )
Ciao
ElettroshockNow
danye il 17/10/2013, 12:57
Re:Come gestire un Inverter Grid Tie
Grazie Elettro per quanto riguarda le corrispondenze tra il programmatore ed il connettore non ho dubbi, l'uniche cose potrebbero essere o una saldatura del connettore fatta male o una diversa disposizione dei pin rispetto al tuo schema (almeno per il mio inverter), che verifichero' grazie al nuovo schema che mi hai indicato. Spero solo che per qualche strano motivo il micro non sia protetto da scrittura.
Rismonto tutto...
ElettroshockNow il 17/10/2013, 13:31
Re:Come gestire un Inverter Grid Tie
Ho ricontrollato ... devo correggere lo schema ..... SCL con SCK ....
Schema corretto ..... pardon
danye il 17/10/2013, 15:46
Re:Come gestire un Inverter Grid Tie
Ho ricontrollato tutto Elettro! Direttamente sui pin del micro, tutto corretto e mo? Sarà mica il programmatore difettoso uff
ElettroshockNow il 17/10/2013, 16:35
Re:Come gestire un Inverter Grid Tie
Hai un'altro processore da poter leggere ?
Cosi' eliminiamo il problema Programmatore .
Và bene anche un Arduino ..... (tranquillo leggiamo solo il firmware )
Aspè ..... mi è venuto un dubbio !!!! cinque minuti e torno ........ CONTINUA....
danye il 17/10/2013, 17:26
Re:Come gestire un Inverter Grid Tie
CITAZIONE (ElettroshockNow @ 17/10/2013, 17:35) [quote]Hai un'altro processore da poter leggere ?
Cosi' eliminiamo il problema Programmatore .
Và bene anche un Arduino ..... (tranquillo leggiamo solo il firmware )
Aspè ..... mi è venuto un dubbio !!!! cinque minuti e torno ........ CONTINUA....
Se il tuo dubbio è invertire miso e mosi l'ho fatto... Niente.
Ho sia Arduino che un atmega328
ElettroshockNow il 17/10/2013, 17:40
Re:Come gestire un Inverter Grid Tie
CITAZIONE (danye @ 17/10/2013, 18:26) [quote]Se il tuo dubbio è invertire miso e mosi l'ho fatto... Niente.
Ho sia Arduino che un atmega328
Nono ... il dubbio era legato al software ....
Visto che hai un 328 connettilo come da schema e leggi il suo contenuto (anche se nullo non importa ... l'importante che legga qualcosa )
oppure puoi leggere il firmware di Arduino connettendoti al ICSP (devi solo fare i ponticelli con il programmatore senza alimentare arduino )
Và bene entrambi i connettori ICSP .....
danye il 17/10/2013, 17:43
Re:Come gestire un Inverter Grid Tie
La seconda che hai detto, non ho il quarzo in casa. Ormai posso provare domani (moglie in arrivo , poi un giorno mi dirai come fai con la tua ahahah). Comunque grazie Elettro! Sei fantastico!
ElettroshockNow il 17/10/2013, 17:43
Re:Come gestire un Inverter Grid Tie
oppure ti puoi connettere ai pin 11,12,13,reset,gnd,5V ..... senza alimentazione
danye il 17/10/2013, 18:01
Re:Come gestire un Inverter Grid Tie
CITAZIONE (ElettroshockNow @ 17/10/2013, 18:43) [quote]oppure ti puoi connettere ai pin 11,12,13,reset,gnd,5V ..... senza alimentazione
Fico, ma a questo punto non posso trasformare il mio Arduino in programmatore caricando uno sketch apposito per provare?
danye il 18/10/2013, 17:06
Re:Come gestire un Inverter Grid Tie
CITAZIONE (ElettroshockNow @ 17/10/2013, 18:43) [quote]oppure ti puoi connettere ai pin 11,12,13,reset,gnd,5V ..... senza alimentazione
Lo legge qundi il programmatore funge... ho il micro dell'inverter protetto? SFIGA!
danye il 19/10/2013, 17:06
Re:Come gestire un Inverter Grid Tie
Ho ricontrollato rimisurato cercato su internet, niente non ne vengo a capo, stavo pensando di sostituire l'atmega8 con uno nuovo. Tecniche di disassemblaggio con un normale saldatore?
spleen il 24/10/2013, 18:03
Re:Come gestire un Inverter Grid Tie
ne hanno fatto un'altro, questo mi sembra + versatile e fatto anche un pelino meglio!
E bravi spagnoli!
http://revosolar.com/solar-shop/es/accesor...-en-la-red.html
ElettroshockNow il 24/10/2013, 18:19
Re:Come gestire un Inverter Grid Tie
CITAZIONE (danye @ 19/10/2013, 18:06) [quote]Tecniche di disassemblaggio con un normale saldatore?
Troppo pericolosa ,sopratutto se vuoi salvare il componente
Ti consiglio un Aria calda economico .... tipo www.ebay.it/itm/STAZIONE-SALDANTE-A...=item565c3bc443 .
CITAZIONE (spleen @ 24/10/2013, 19:03) [quote]ne hanno fatto un'altro, questo mi sembra + versatile e fatto anche un pelino meglio!
E bravi spagnoli!
Certo che potevano integrarlo l'atmega nella scheda ... vabbè però sono felice che questa tecnica si stà espandendo
Ciao
ElettroshockNow
danye il 25/10/2013, 6:37
Re:Come gestire un Inverter Grid Tie
CITAZIONE [quote]Troppo pericolosa ,sopratutto se vuoi salvare il componente
Ti consiglio un Aria calda economico .... tipo www.ebay.it/itm/STAZIONE-SALDANTE-A...=item565c3bc443 .]
Non mi arrendo ancora , credo sia una questione di fuse byte. Ho anche provato ad utilizzare Arduino come prog isp senza successo. Purtroppo parto da zero nella programmazione stand alone dei micro atmel. Ho atteso tanto per avere un inverter compatibile con il tuo firmware, ora lo voglio!
spleen il 25/10/2013, 7:45
Re:Come gestire un Inverter Grid Tie
CITAZIONE (ElettroshockNow @ 24/10/2013, 19:19) [quote]Certo che potevano integrarlo l'atmega nella scheda ... vabbè però sono felice che questa tecnica si stà espandendo
Ciao
ElettroshockNow
Apparte questo a occhio come ti sembra? Ci vedo dentro un arduino e il sensore esterno da mettere a valle del contatore, non ho capito se offre la possibilità di dirottare il surplus ad esempio verso un carica batterie in modo da accumularlo e alimentarci ad esempio una linea di carichi leggeri, tipo illuminazione e frigorifero
ElettroshockNow il 25/10/2013, 8:26
Re:Come gestire un Inverter Grid Tie
CITAZIONE (spleen @ 25/10/2013, 08:45) [quote]Apparte questo a occhio come ti sembra? Ci vedo dentro un arduino e il sensore esterno da mettere a valle del contatore, non ho capito se offre la possibilità di dirottare il surplus ad esempio verso un carica batterie in modo da accumularlo e alimentarci ad esempio una linea di carichi leggeri, tipo illuminazione e frigorifero
Troppe poche informazioni per dare un giudizio oggettivo.
Posso sbilanciami dicendo che avendo un solo finale (in vista) non può gestire la potenza in surplus e che l'uso di Arduino lo rende molto versatile per ulteriori upgrade (sempre se ti lasciano il codice ,in caso si sostituisce il chip DIP ).
CITAZIONE (danye @ 25/10/2013, 07:37) [quote]Non mi arrendo ancora , credo sia una questione di fuse byte. Ho anche provato ad utilizzare Arduino come prog isp senza successo. Purtroppo parto da zero nella programmazione stand alone dei micro atmel. Ho atteso tanto per avere un inverter compatibile con il tuo firmware, ora lo voglio!
,tifo per te
Ciao
ElettroshockNow
spleen il 5/11/2013, 9:12
Re:Come gestire un Inverter Grid Tie
CITAZIONE (ElettroshockNow @ 25/10/2013, 08:26) [quote]Posso sbilanciami dicendo che avendo un solo finale (in vista) non può gestire la potenza in surplus e che l'uso di Arduino lo rende molto versatile per ulteriori upgrade (sempre se ti lasciano il codice ,in caso si sostituisce il chip DIP ).
Ciao
ElettroshockNow
Pensavo una soluzione banale per non buttare al vento il surplus.
Se nelle ore di sole intenso ma con un basso consumo caricassi le batterie (da una qualunque presa di casa "aiutata" dal grid tie regolato da quell'affare lì che legge i consumi) con cui alimento un inverter ad isola per una linea leggera della casa (ovviamente indipendente dalle altre linee su cui leggo i consumo) come sarebbe?
Magari dalle 9:00 alle 11:00 e dalle 14:00 alle 17:00, insomma poi ognuno poi regola un temporizzatore in base alle sue abitudini. Semplicemente in caricabatterie è un carico in più quando il consumo della casa è sicuramente inferiore alla produzione. Che ne pensate?
ElettroshockNow il 5/11/2013, 20:30
Re:Come gestire un Inverter Grid Tie
CITAZIONE (spleen @ 5/11/2013, 09:12) [quote]Pensavo una soluzione banale per non buttare al vento il surplus.
Se nelle ore di sole intenso ma con un basso consumo caricassi le batterie (da una qualunque presa di casa "aiutata" dal grid tie regolato da quell'affare lì che legge i consumi) con cui alimento un inverter ad isola per una linea leggera della casa (ovviamente indipendente dalle altre linee su cui leggo i consumo) come sarebbe?
Magari dalle 9:00 alle 11:00 e dalle 14:00 alle 17:00, insomma poi ognuno poi regola un temporizzatore in base alle sue abitudini. Semplicemente in caricabatterie è un carico in più quando il consumo della casa è sicuramente inferiore alla produzione. Che ne pensate?
Sicuramente è un'ottima alternativa .....
A casa mia ho/abbiamo cambiato alcune abitudini ,proprio per evitare il surplus .... (che ritengo comunque uno spreco ..... scaldare l'acqua deve essere l'ultima spiaggia ),usando gli elettrodomestici nelle ore più soleggiate....
Ciao e buon non surplus
ElettroshockNow
ElettroshockNow il 7/11/2013, 8:50
Re:Come gestire un Inverter Grid Tie
@spleen :rileggendo le caratteristiche del prodotto da te postato correggo la mia errata interpretazione.
Il circuito monitorizza i consumi e devia la potenza surpluss su un carico esterno .... come la tua idea
Ciao
spleen il 9/11/2013, 16:25
Re:Come gestire un Inverter Grid Tie
ottimo, questo vuol dire che tutte le volte che c'è surplus questo viene dirottato ad un caricabatterie ad esempio (o se si preferisce alimentare uno scaldacqua) senza gli sbattimenti degli orari migliori/peggiori per ricaricare. Ma non ho capito bene se è compatibile con qualunque grid tie in commercio e dove sarebbe la 2a uscita dirottata per il surplus.
Ho fatto un piccolo preventivo con un impianto da 500w di pannelli + inverter gir tie da 1000w (per eventuali pannelli aggiunti in seguito) e centralina di autolimitazione.
E siamo intorno a 800, mentre se dovressi integrare una piccola isola da 1kw x le luci e frigo ad esempio devo aggiungere almeno 3kwp di batterie e un inverter ad onda pura da 1kw e sono almeno altri 500 ne vale la pena? Probabilmente 500W di pannelli sarebbero insufficienti a caricare anche le batterie e dovrei comprare + pannelli con ulteriore spesa.
Considerando che all'impianto ad isola prima o poi devi cambiarci le batterie, mentre l'impianto in rete e a costo 0 una volta messo su. Fra l'altro l'isola servirebbe solo a ridurre i consumi di notte quando la luce la si paga già poco. Bisognerebbe fare qualche conto ma sto valutando di di semplificare le cose senza integrare le batterie e andare solo di rete, almeno per il momento.
ElettroshockNow il 9/11/2013, 17:33
Re:Come gestire un Inverter Grid Tie
Il circuito in oggetto non è connesso all'inverter grid.
Aumenta e diminuisce il carico nella rete domestica per consumare piu della produzione.
Quindi l'inverter immette tutto quello che può , poi sarà lui a simulare un consumo più alto......
E questo è il lato dolente ..... il carico deve essere sempre presente e deve garantire sempre la possibilità di farsi carico di tutto il surplus.
Il bello è che si può installare il grid come una installazione classica sul tetto e uno o più circuiti che si preoccupano di tenere a bada la produzione nel sottoscala vicino al contatore
Per il discorso convenienza off o on grid ..... un bel dilemma sopratutto dare un valore economico al Kwh .......
maiollo il 10/11/2013, 18:12
Re:Come gestire un Inverter Grid Tie
CITAZIONE (spleen @ 9/11/2013, 16:25) [quote]Considerando che all'impianto ad isola prima o poi devi cambiarci le batterie, mentre l'impianto in rete e a costo 0 una volta messo su. Fra l'altro l'isola servirebbe solo a ridurre i consumi di notte quando la luce la si paga già poco. Bisognerebbe fare qualche conto ma sto valutando di di semplificare le cose senza integrare le batterie e andare solo di rete, almeno per il momento.
Con impianto ad isola utilizzi l'energia che non hai utilizzato di giorno, magari perchè, fuori x lavoro, mentre i pannelli producono inutilmente. Almeno, questo è quello che capita a me. Poi proprio ieri c'è stato un black-out attorno le 20, per due orette circa, ma io non me ne sono accorto.
spleen il 12/11/2013, 9:36
Re:Come gestire un Inverter Grid Tie
ma che cavolata, allora è un modulatore di consumo non un modulatore di produzione... delusione.
Quindi gli devi per forza dare un carico per "ridurre" la produzione, a sto punto lo vedo più indicato per un impianto di poche centinaia di watt e di qualcuno che abbia un consumo basale bello sostanzioso per evitare di inventarsi qualcosa di utile per aumentare i consumi
maiollo il 12/11/2013, 13:38
Re:Come gestire un Inverter Grid Tie
mmm, forse mi son perso un passaggio del post. Ma il grid- funziona senza accumulatori, il bel lavoro fatto da Elettro.. starebbe nel limitare il grid ad inviare energia in casa quando non c'è consumo, o perlomeno uguagliare la richiesta di energia. Tutto per non mandare in rete corrente, perchè non si può. Quindi nulla accumulatori, e l'energia prodotta dai pannelli quando in casa non c'è richiesta, andrà persa. A meno che qualcuno la dirotti a scaldare acqua o altro. ciao
ElettroshockNow il 12/11/2013, 14:27
Re:Come gestire un Inverter Grid Tie
Ciao Maiollo ,
la confusione è stata colpa mia perchè non ho citato l'oggetto di cui si riferiva Spleen
http://revosolar.com/solar-shop/es/accesor...-en-la-red.html
E' chiaro che quando si usa un inverter grid bisogna consumare più della produzione ...
e questo è possibile ottenerlo limitando la potenza dell'inverter o gestendo i carichi.
Nella discussione ho descritto alcuni metodi per limitare la potenza prodotta invece sleen ha aggiunto un prodotto che varia l'assorbimento di casa,ma lo scopo finale è lo stesso (consumare poco più della produzione)
La sorgente ?
Personalmete prendo tutta la potenza dei pannelli e immetto la giusta quantità in rete ... il resto ci faccio acqua calda (che spreco),ma nessuno vieta di prelevare l'energia dal banco come un classico off-grid oppure caricare un banco con la potenza surplus da poter sfruttare in isola o reimmetterla nelle ore notturne...
Mille possibili soluzioni ..... ognuna con pro e contro
Ciao
ElettroshockNow
spleen il 15/11/2013, 11:12
Re:Come gestire un Inverter Grid Tie
CITAZIONE (maiollo @ 12/11/2013, 13:38) [quote]mmm, forse mi son perso un passaggio del post. Ma il grid- funziona senza accumulatori, il bel lavoro fatto da Elettro.. starebbe nel limitare il grid ad inviare energia in casa quando non c'è consumo, o perlomeno uguagliare la richiesta di energia. Tutto per non mandare in rete corrente, perchè non si può. Quindi nulla accumulatori, e l'energia prodotta dai pannelli quando in casa non c'è richiesta, andrà persa. A meno che qualcuno la dirotti a scaldare acqua o altro. ciao
chiaro maiollo il problema sorge proprio in quel "dirottare il surplus in qualcosa di utile" la cosa + utile che mi viene in mente è una piccola isola per i carichi leggeri, ma riflettevo sulla reale convenienza, rispetto a un semplice grid che per l'appunto non necessita di accumulatori.
Sprecare il surplus in qualcosa di semi-inutile giusto per non pagarlo all'enel come consumo, è già un passetto avanti, ma non ci siamo, la soluzione di elettroshock è la migliore per il momento!
maiollo il 17/11/2013, 11:09
Re:Come gestire un Inverter Grid Tie
Sono d'accordo che la soluzione di elettroshock è la migliore per poter risparmiare e non poco sula bolletta elettrica, e anche la soluzione + economica e vantaggiosa, avrei iniziato anche io in questo modo se già non avessi l'off-grid. Infatti tutto il discorso mi interessa, anche perchè le batterie hanno una vita limitata, e acquistarne altre sarà improbabile. Per questo seguo con attenzione questa filosofia di risparmio.
Sarebbe bello fare in modo di sostituire il processore del grid cinese con un arduino, senza magari togliere fisicamente l'originale, e connettere l'arduino dentro con dei connettori. Forse sto esagerando.
ElettroshockNow il 17/11/2013, 11:39
Re:Come gestire un Inverter Grid Tie
CITAZIONE (maiollo @ 17/11/2013, 11:09) [quote]Sarebbe bello fare in modo di sostituire il processore del grid cinese con un arduino, senza magari togliere fisicamente l'originale, e connettere l'arduino dentro con dei connettori. Forse sto esagerando.
...... Se vuoi si può trasformare un Atmega8 (processore attuale nei miei grid) in un arduino UNO con 7.680 Bytes e successivamente interfacciarlo in seriale tramite i piedini 2-3 per eseguire monitoraggio o update ...
e scrivere il codice o modificare il C attuale per integrarlo nel C di Arduino .....
Bè una bella impresa .... ma non impossibile ..... come non impossibile sostituire il chip con un vero Arduino Uno (Atmega328) ......
Cmq il C di Atmel è molto simile ad Arduino e potresti divertirti modificando il codice attuale usando un Tool di Atmel ...
Io uso AVR Studio 4 .... vecchietto ,ma per questi progetti è più che sufficiente
Ciao
ElettroshockNow
nicola1163 il 18/11/2013, 20:02
Re:Come gestire un Inverter Grid Tie
carissimo elettro, non c'è di che chi è un genio è un genio complimenti.....
ho letto tutto il post ma per la verità ci ho capito molto poco...
siccome vorrei comperarmi un grid tie, ma non vorrei che fosse inutile, non ho ancora ben capito (perchè sono duro :-( non perchè non lo avrai detto):
1) gli inverter grid tie, la maggior parte se collegati alle batterie si bruciano.... giusto (anche se prius8 ne ha due che vanno bene, beato lui...mi viene il dubbio che quelli fatti anche per l'eolico funzionino...ma è una cosa che mi sono messo in testa io....)
2) ho visto un sacco di prove e percentuali con convertitori dc-dc ma alla fine non ho capito se usare un dc-dc funziona o alla lunga da dei problemi ( ho capito che gli inverter sono mppt e quindi si aspettano tensione variabile ma se poi funzionano o no non sono riusito a capirlo :-((
3) non ho capito un cenno al fatto che quando salta il salvavita gli inverter si bruciano..... sarebbe un pò tragico ... ho capito bene?
4) se compro un inverter grid tie e lo collego alle batterie e non so se è uno di quelli che regge, cosa succede, lo brucio?
Scusami tanto ma il livello delle tue/vostre discussioni è mooolto elevato per un poveretto che sa a malapena cosè un condensatore :-((
ciao e grazie
ElettroshockNow il 21/11/2013, 17:33
Re:Come gestire un Inverter Grid Tie
Ciao Nicola ..... esagerato ...... che dovresti dire degli altri ....
Rispondo quello che sò di certo :
1) il mio Green power Gp350W alimentato a 24V riusciva ad immettere 350W ,ma dopo una ventina di minuti entrava in protezione per sovratemperatura (è stato lui che mi ha fatto iniziare questa avventura)
Invece il GTI300 (il non modificabile ... almeno per ora) si limitava e non entrava in protezione
2)Con i convertitori ho fatto diverse prove ,ma in nessuna mi sono sentito soddisfatto. Diversamente la regolazione PWM mi ha dato grande soddisfazione (attualmente uso quella) ,ma necessita di un feddback esterno per il controlle dell'immissione.
3)A me è capitato due volte ....... ma non ho chiaro il motivo della rottura ...... (è roba cinese ). Cmq da quando ho sostituito il 1200W cinese con il PowerOne ,non ho più avuto il danneggiamento del gp300W (ho due inverter che convivono nello stesso impianto)
4)Nella mia esperienza il GTI300 funzionava benone ,ma se vuoi limitare la sua immissione ti consiglio di lavorare in PWM prelevando alimentazione da un impianto a 24V
Ciao
ElettroshockNow
nicola1163 il 21/11/2013, 21:29
Re:Come gestire un Inverter Grid Tie
Grazie mille, anzi di più :-)
piespe il 25/11/2013, 14:43
Re:Come gestire un Inverter Grid Tie
Salve, scusate se mi intrometto, ma seguendo la vostra discussione mi è venuto in mente questo articolo che avevo visto sulla baia su questo indirizzo
Http://www.ebay.it/itm/CENTRALINA-RISCALDA...#ht_1444wt_1142
Ma secondo voi funziona?
é affidabile?
Ne vale i soldi che ne chiede?
dinoch il 25/11/2013, 16:28
Re:Come gestire un Inverter Grid Tie
Interessante come idea.. Invece di dirottare su riscaldamento si può utilizzare per ricaricare batterie di un impianto ad isola, attivare o disattivare inverter grid.
Bisorerebbe capire anche i relativi cablaggi.
Correggetemi se le idee sono errate.
spleen il 29/11/2013, 21:38
Re:Come gestire un Inverter Grid Tie
Piespe, quell'affare che vendono è più o meno la stessa cosa rispetto a quell'altra centralina spagnola "l'inhibidor" (olè!) solo che questa la stanno pubblicizzando come riscaldamento acqua calda, quell'altra in maniera più flessibile dicono che regola la produzione per evitare il surplus (in realtà come mi ha spiegato elettroshock azzera il surplus regolando il consumo) è ovvio che anche questa qui che da energia ad una resistenza, la può dare tranquillamente ad un carica batterie come avevo ipotizzato io.
Cmq grazie per la segnalazione, è sempre un aggeggio in più che fa (quasi) quello che vorremmo noi.
Altra idea quasi intelligente per sfruttare il surplus, alimentarci un ups che a sua volta alimenta la linea "leggera" della casa (luci e frigo).
Se prendo un ups semi serio tipo questo: www.amazon.it/Digitus-DN-170024-gru...pd_sim_sbs_pc_1 tolgo le batterie interne e lo collego a batterie più grosse diciamo da 100Ah, lui continua a funzionare come se nulla fosse, o se la prende a male? (=ha qualche logica interna tarata per le batterie predefinite?)
maiollo il 8/12/2013, 22:24
Re:Come gestire un Inverter Grid Tie
CITAZIONE (spleen @ 29/11/2013, 21:38) [quote]Altra idea quasi intelligente per sfruttare il surplus, alimentarci un ups che a sua volta alimenta la linea "leggera" della casa (luci e frigo).
Se prendo un ups semi serio tipo questo: www.amazon.it/Digitus-DN-170024-gru...pd_sim_sbs_pc_1 tolgo le batterie interne e lo collego a batterie più grosse diciamo da 100Ah, lui continua a funzionare come se nulla fosse, o se la prende a male? (=ha qualche logica interna tarata per le batterie predefinite?)
Il frigo ha un compressore che ha assolutamente bisogno di una tensione a onda sinusoidale pura. Quei ups non vanno bene.
spleen il 15/12/2013, 20:36
Re:Come gestire un Inverter Grid Tie
buono a sapersi, grazie!
ader il 22/12/2013, 4:14
Re:Come gestire un Inverter Grid Tie
Per usare al meglio il surplus di energia pannelli FV mettere boiler con resistenza 1000w a 24V ( tensione pannelli) in serie al ritorno dell'acqua dei caloriferi per l'inverno con caldaia sempre accesa.
In estate per chi ha acqua calda prodotta da caldaia riscaldamento , mettere boiler in serie uscita acqua calda caldaia con caldaia spenta.
Gianfranco il 29/12/2013, 12:47
Re:Come gestire un Inverter Grid Tie
qualcuno mi sa dire se il dispositivo al seguente link
ElettroshockNow il 29/12/2013, 13:21
Re:Come gestire un Inverter Grid TieCiao Gianfranco,
ne è stato parlato qualche post fà ..
Cmq la centralina citata modula un carico connesso alla sua presa skudo tale da garantire che la potenza consumata dell'abitazione + la potenza consumata dal carico connesso alla centralina sia equivalente alla potenza prodotta dell'impianto FV ,cosi' da non riversare energia nella rete.
Come carico dovrai necessariamente usare una carico resistivo (tipo Boiler) in grado di garantire l'accumulo di tutta l'energia EXTRA.
Nell'eventualità questo non accadesse il sistema sopracitato non è in grado di avere altri sistemi per arginare il surplus ,quindi immetteresti in rete.
Per quanto riguarda la powerstar invece limita la potenza immessa e scarta il surplus .
Sarebbe una buona soluzione averle entrambe
......
Ciao
ElettroshockNow
Gianfranco il 29/12/2013, 17:27
Re:Come gestire un Inverter Grid Tie
...adesso ho trovato che l'inverter nedap powerrouter, che credo costerà una cifra, dirotta lenergia prodotta, prima che verso la rete, verso apparecchi domestici che si possono accendere e spegnere automaticamente.
Gianfranco il 3/1/2014, 9:21
Re:Come gestire un Inverter Grid Tie...ho scoperto pure quest'altro marchingegno su internet
Gianfranco il 7/1/2014, 13:08
Re:Come gestire un Inverter Grid Tie...quest'altro gingillo mi sembra buono!!!
ElettroshockNow il 7/1/2014, 13:12
Re:Come gestire un Inverter Grid Tie (Gianfranco, 07/01/2014 13:08:24 ) [quote]...quest'altro gingillo mi sembra buono!!!
.....
Come estetica .... mi piace ,che dice l'interno ?
(Gianfranco, 09/01/2014 11:56:58 ) [quote]...ma se funziona la fusione a freddo che ne facciamo dei pannelli fotovoltaici?
.
Cmq interessante link che merita sicuramente maggiore approfondimento,magari nella sezione "Motori termici, magnetici, elettrici, etc..."
io pensavo si potrebbe caricare un banco batterie e usarla per far accendere l'inverter grid anche la sera prelevando tensione dal banco batterie che pensi?
il problema e che con arduino bisogna far modulare la corrente quando la casa succhia watt.
Il regolatore PWM HV è il modulo finale di tutto l'impianto.
La sua funzione è modulare la potenza dell'inverter (funziona perfettamente , sbircia il canale su youtube).
.
Cmq il regolatore regola l'uscita in proporzione ad una tensione continua 0-5V in ingresso inviata da un circuito che monitorizza e sceglie la potenza da immettere.
Per usare il surpluss per caricare batterie la vedo dura in quanto l'eccesso lavora a tensioni di circa 240VDC ..... Estremamente pericolose per sperimentare.
Perché se è così ti consiglio un'altro progetto ....
Il regolatore PWM HV è il modulo finale di tutto l'impianto.
La sua funzione è modulare la potenza dell'inverter (funziona perfettamente , sbircia il canale su youtube).
Con l'eccesso ci riscaldo l'acqua , ma poca cosa usando un semplice scaldabagno .
Cmq il regolatore regola l'uscita in proporzione ad una tensione continua 0-5V in ingresso inviata da un circuito che monitorizza e sceglie la potenza da immettere.
Per usare il surpluss per caricare batterie la vedo dura in quanto l'eccesso lavora a tensioni di circa 240VDC ..... Estremamente pericolose per sperimentare.
Perché se è così ti consiglio un'altro progetto ....
si ho un impianto On-Grid e volevo caricare un pacco batterie con il surplus che la casa non utilizza ( 10 Batterie 12 volt 100 ah in serie) .
pensavo usare il regolatore PWM con arduino ( non so che tipo di schema adottare) e prendermi l'energia delle batterie la sera e far modulare in amp. quando la casa ha bisogno di watt .
CICCIORO .
Ti sconsiglio di modificare l'impianto esistente.
Invece ti consiglio questo progetto .
.
