Per chi mi conosce, sa quanto sia appassionato di alimentatori, lineari (uA723,L200,ecc) tutti conosciamo i pregi e difetti. Ultimamente sto guardando di buon occhio i buck converter. Offrono davvero prestazioni elevate, alti rendimenti, consumi irrisori. Ma, c'è un ma..girovagando in rete si trovano schemi interessanti ma dal basso amperaggio. (A me serve un alimentatore serio da banco, qualcosa intorno ai 20A). Così parlicchiando col mio caro amico Elettroshock, gli ho lanciato una sfida. Realizzare un alimentatore Step-Down controllato dal classico lm2576 ma che eroghi 20 (venti) Ampere, senza sforzo.
Beh dopo qualche giorno passato insieme a disegnare, progettare, testare ....e (bruciare) mosfet. Abbiamo partorito uno schema, lasciatemelo passare, perfetto.
L'alimentatore eroga dai 1.2 ai 30V con 20A, chiaramente regolabili, in modo tale da avere a disposizione la corrente che si vuole. Possiede una protezione da corto circuito davvero efficace.
Gli ultimi commenti testandolo sul banco sono stati:
"Questa bestia mi da una sicurezza infinita."


Di seguito l'avvolgimento del secondario che stiamo realizzando su un toroide davvero sovradimensionato ;) e la prova banco su breadborard.
In continuo aggiornamento per il disegno del pcb e la sua realizzazione. (c'è una sorpresa proprio nella realizzazione del pcb...  Stay Tuned)








molto interessante. io ne posseggo uno costruito con nuova elettronica che funziona molto bene da circa 25 anni solo che è di circa 6 A .  questo è un mostriciattolo.  complimenti.

...grande Ufostufo ....

Anch'io non credevo alla bestiaccia che abbiamo realizzato ....
20A erogati con i finali che sbadigliano  e avere un limitatore dalle prestazioni spaventose e in grado di capire se è avvenuto un corto ....

Tempi di intervento inferiori al uS  rendono  il circuito eccezionale .....

Ma sopratutto semplicissimo da realizzare  ;) ....

Ci vorrebbe un bel video  ...

complimenti ragazzi.....mi chiedevo se bisogna per forza avere a disposizione un toroidale o se si puo utilizzare un qualsiasi tipo di trasformatore

Ciao Smilzo, no chiaramente puoi usare anche un classico trasformatore a lamierini. La cosa importante è che la sezione del cavo del secondario sia adeguata a supportare le correnti in gioco. Chiaramente per avere 20A con 30v serve almeno un 600VA

UFOSTUFO :
Ciao Smilzo, no chiaramente puoi usare anche un classico trasformatore a lamierini. La cosa importante è che la sezione del cavo del secondario sia adeguata a supportare le correnti in gioco. Chiaramente per avere 20A con 30v serve almeno un 600VA



ciao Ufo piacere di conoscerti posterò un paio di foto di un trasfo che se non ricordo male dovrebbe avere quelle caratteristiche...

ElettroshockNow :

Ci vorrebbe un bel video  ...




Dai dai dai VIDEOOOOOOO così lo testo anche io che non ho nessun alimentatore da banco con me

Fantastico! come lo siete voi. Lo aggiungerò al mio lineare 0-30V 0.05A-10A. Grazieeeeeeeeee.
Un saluto Luigi

Io ne realizzero due ...e manderò in pensione tutti gli alimentatori da banco che attualmente uso  .

Nello schema manca disegnata la parte di potenza perché inizialmente avevamo pensato di separarla ....
Poi da simulazioni rientriamo in una 10x16 ..quindi mettiamo tutto su un pcb monofaccia facilmente riproducibile....
Ma ....dopo aver riprodotto la versione test ,possiamo farci stampare un pcb che prevede anche i potenziometri  ,led,switch  sulla stessa basetta pronta per essere fissata direttamente sul frontale del nostro bel alimentatore  .

Un grazie a Ufostufo per questo fantastico progetto.





Il circuito potrebbe essere interessante,ma non vedo lo stadio finale nello schema citato sopra

cavallino :
Il circuito potrebbe essere interessante,ma non vedo lo stadio finale nello schema citato sopra

Sisi ...manca nel disegno ,lo avevo già segnalato  ;)

Intanto due calcoli per la larghezza piste


Oggi ho preparato il trasformatore che ci servirà per alimentare il tutto. Ho eliminato il secondario originale e avvolto circa 18 metri di cavo da 6mm arrivando a 30V poi ho creato un ulteriore secondario da 12v che mi servirà per alimentare l'elettronica di controllo.
Di seguito le operazioni domenicali







Ottimo lavoro in merito all'avvolgimento del trasformatore,e anche un bel passa tempo e tanta pazienza e buona volontà,
complimenti UFOSTUFO

...Che bella ciambellona ...tutto tranne che dolce  ..ci andrà pesante con gli Ampere

Elettro da noi si dice: che bello cucciddatu cu purtusu tunnu

  sarà eccellente!

Scusate la domanda ma sono approdato da poco nel topic..

Intanto colgo l'occasione per fare i complimenti ad Ufostufo per la sua realizzazione...

Ritornando alla domanda, nello schema riprodotto nella prima pagina, non vedo la logica di controllo. Ma è solo e soltanto gestita dal driver IR2109D che interrompe l'erogazione se si verificasse un corto?

Comunque oggi lo realizzo e ne testo le potenzialità che devo dire ha pur vedendolo in foto...

Ciao e ancora eccellente lavoro ;)

Un saluto anche ad ElettroshockNow ;)

xardas :
Scusate la domanda ma sono approdato da poco nel topic..

Intanto colgo l'occasione per fare i complimenti ad Ufostufo per la sua realizzazione...

Ritornando alla domanda, nello schema riprodotto nella prima pagina, non vedo la logica di controllo. Ma è solo e soltanto gestita dal driver IR2109D che interrompe l'erogazione se si verificasse un corto?

Comunque oggi lo realizzo e ne testo le potenzialità che devo dire ha pur vedendolo in foto...

Ciao e ancora eccellente lavoro ;-)

Un saluto anche ad ElettroshockNow ;-)


Ciao Xardas, piacere mio, la vera mente genialoide è Elettroshock.. diciamo che insieme facciamo il botto (anche sui componenti  ;))

Diciamo che il il circuito è suddiviso in 4 sezioni:
- Lm2576 riferimento pwm
- Lm358 comparazioni, gestione controlli e indicazioni stati
- IR2184D driver finali
- IRFP4310 Finali

Lo schema elettrico aggiornato sarà pubblicato a breve  ;) sarà completo di tutto.

Di seguito lo schema aggiornato, domani continueremo i test :-)
Ps. Il valore e il tipo di induttanza dobbiamo ancora calcolarla


It's fantastic  ....

Grande lavoro amico di mille botti  .
Appena possiamo ci mettiamo sotto e facciamo un bel pcb facilmente riproducibile e con una lista componenti dettagliata.
Lo schema è semplicissimo ..però per renderlo più amico lo dobbiamo sezionare e spiegare al dettaglio .

Questo perché alcune soluzioni che abbiamo trovato possono essere utili in altri progetti (notate la protezione corrente stile Easy Inverter  ) .

Un salutone
Elettro

ElettroshockNow :
notate la protezione corrente stile Easy Inverter



infatti volevo proprio chiedervi se è la stessa perchè ne ho realizzati un paio di riserva di pcd di quella parte di schema e pensavo se si potevano adoperare...mi preoccupa l'induttanza però..

La bozza del primo pcb  ;)



Complimenti!!
Non hai previsto un raffreddamento per i finali?

lemax74 :
Non hai previsto un raffreddamento per i finali?


E qui arriva il bello :-)
glielo dici tu...elettro?

lemax74 :
Complimenti!!
Non hai previsto un raffreddamento per i finali?


Sisi ,ma effettivamente sul pcb è di difficile intuizione.
I finali sono montati verso il basso sul lato del rame e l'aletta (di ridotte dimensioni ) è in pratica situata sotto il pcb .

Possono anche essere montati in piano (sempre nel lato inferiore ) basterà praticare i fori per il passaggio delle viti .
Vabbè ...quando lo realizziamo vediamo la soluzione migliore  ;)

A dimenticavo .....parliamo di una dissipazione di circa 20W alla massima potenza ....

Più o meno questo ..


WOWWWWWWW

Cacchiarola ma è fantastico....

Ma avete isolato il rame dall'aletta?

Adoperate mica isolante o uno strato di qualche isolante?

Io lo avevo intuito sinceramente ma dopo un bel po che ho osservato il circuito...


Non chiamarmi stupido ma non capisco l'ingresso a 42VDC a cosa serva.  ;)

AHHHHH

Quanto sono scemo. L'alim è uno switching quindi ha bisogno di un HV che in questo caso è 42V.

Pensavo fosse lineare

...si ..è uno switching con ingresso Dc a 24V proveniente da un trasfo. ...
La tensione in ingresso è molto più ampia di quella dichiarata ...Quindi ci si può fare anche altre cosine ;)



Di seguito la miglioria del Limiter.
Inizialmente il progetto prevedeva una corrente minima di limitazione di circa 1A .
Abbiamo pensato di migliorarla per rendere l'alimentatore ancora più versatile.
Ora la corrente minima è 0A (consiglio una taratura di 50mA ) .
La sua velocità ne garantisce un intervento rapido anche con corti netti ,ma il circuito resterà provvisto di un sistema dedicato eventualmente Disattivabile con semplice switch.

Involontariamente con la modifica del Limiter abbiamo anche migliorato notevolmente il ripple in uscita con carichi a variazione rapida di assorbimento.

Infatti in molti schemi che usano resistenze di shunt non compensano la caduta di tensione introdotta.

Ad esempio noi usiamo una shunt da 1.5mOhm che a 20A genera una caduta di 30mV .
Niente di esagerato (ho visto schemi con shunt da 100 mOhm  ) ,ma grazie all'uso dela configurazione differenziale invece della non invertente possiamo recuperare anche quelli .

Prevediamo un ripple inferiore ai 100mV con assorbimento variabile da 0 a 20A  ;) ...

Una buona giornata
Elettro&Ufo




Bel video e molto molto chiaro...

Complimenti

Ma la massima corrente è un parametro fisso/scelto da voi oppure è dettata dal trasfo e finali? ;)

Bé dipende da un po' di tutto.
Il progetto nasce per erogare massimo 20A alimentando lo con un trasformatore 30VAC 600VA .

I 20A sono erogabili in tutto il range da 1.2V a 30V.

I finali però sono molto più prestanti e non avrebbero problema ad erogare 40A ,ma l'induttore scelto (già bello e fatto ...) ne limita la corrente a 20.

Questo perché vogliamo condividere un progetto che possa sostituire gli alimentatori da banco in commercio.
Ma per farlo deve avere qualche chicca in più.

Abbiamo puntato ad un basso ripple di uscita inferiore a 100mV ,corrente 20A e un buon range di tensione.
Il circuito è provvisto di limitatore corrente e protezione per corto circuito (disattivabile).

In pratica se alimenti un dispositivo che non dovrebbe assorbire più di 1A ,setti la corrente ad esempio a 2A .

La tensione in uscita sarà stabilizzata al valore impostato, ma se il circuito inizia ad aumentare l'assorbimento viene automaticamente ridotta la tensione, oppure se avviene un corto viene interrotta l'alimentazione.

Ad esempio può essere utile quando si alimenta un ponte H con il rischio di incrocio perché stai sperimentando qualcosa di nuovo.
In quel caso attivi la protezione corto ...e regoli il limitatore a 20A .
L'alimentatore erogera' i 24V necessari all'inverter fino a 500W ,ma se avvinesse  qualche brutta sorpresa l'alimentazione verrà interrotta salvaguardando il ponte H ....

Questo è un esempio .... ;)

Oppure vuoi carIcare una batteria auto fino a 15V e 5A .
Regoli la tensione a 15V con la batteria scollegata ,poi metti la corrente a 5A e colleghi la batteria .
Vedrai un assorbimento costante a 5A fini a quando la batteria raggiunge i 15V ,successivamente si ridurrà la corrente mantenendo cmq i 15V sulla batteria

Oggi abbiamo concluso l'ordine... stanno per arrivare i componenti. Non vedo l'ora di metterci mano.
Vi racconto l'episodio simpatico:
Iniziamo a parlare del circuito, prendiamo in considerazione una basetta 160x100 (molto grande per più di qualche manciata di componenti) dopo due giorni di sbroglio... si stringe tutto, poi ulteriori modifiche, in pratica abbiamo zippato tutto il più possibile. Morale della favola, se lo spazio ti sembra esagerato, aspetta per dirlo!  ;)
Venerdi dovremmo partorire il prototipo.
Mandatecela buona, e con i soldi!

...grande Ufo .

Per il pcb ,voleVò aggiungere che visto l'uso di un prototipo monofaccia abbiamo scelto la 105um  ... ;)

Però sembra che siamo riusciti a metterci tutto


complimenti !  ;)  verrà un bell'apparecchio.

Franceschino :
complimenti !  ;)  verrà un bell'apparecchio.

Grazie ....ne siamo convinti e sostituirà gli alimentatori che attualmente uso.

Penso che nello stesso contenitore ci sarà spazio anche per l'ArduLab

Una simulazione di come dovrebbe venire  ;)



accidenti che circuito complimenti !
ho notato pero' che rispetto allo schema elettrico il pcb monta due induttanze anziche' una sola....una svista ? ;)

DAVID_SUN :
accidenti che circuito complimenti !
ho notato pero' che rispetto allo schema elettrico il pcb monta due induttanze anziche' una sola....una svista ? ;)

Si lo schema ha subito qualche variazione ,però gli induttori son sempre stati due  ;) .
Il primo copre l'incarico da step down e il secondo da semplice filtro LC  ;)

se si dovesse passare alla produzione...io ne ordino subito uno !!!


DAVID_SUN :
se si dovesse passare alla produzione...io ne ordino subito uno !!!


Se tutto funziona alla meraviglia, come speriamo, senza effettuare modifiche critiche, e riusciamo ad essere un numero interessante di realizzatori, potremmo anche ordinare la stampa dei pcb, con tanto di serigrafia.

Bravi ragazzi, noto con piacere che impiegate bene il tempo delle ferie.-
Bel lavoro compreso di stemmino ...italico!.-
Bridge

Bridge :
Bravi ragazzi, noto con piacere che impiegate bene il tempo delle ferie.-
Bel lavoro compreso di stemmino ...italico!.-
Bridge

....é merito tuo .
L'idea era troppo bella per non poterla introdurre ....

credo proprio che me ne servirebbe uno !  si..si.

ElettroshockNow :
Ad esempio può essere utile quando si alimenta un ponte H con il rischio di incrocio perché stai sperimentando qualcosa di nuovo.
In quel caso attivi la protezione corto ...e regoli il limitatore a 20A .
L'alimentatore erogera' i 24V necessari all'inverter fino a 500W ,ma se avvinesse  qualche brutta sorpresa l'alimentazione verrà interrotta salvaguardando il ponte H ....

Questo è un esempio .... ;-)



Magnifico....Senza parole.

Geniiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ;)

Ma gli induttori sono da realizzare o li state ordinando dal produttore?

UFOSTUFO :
Se tutto funziona alla meraviglia, come speriamo, senza effettuare modifiche critiche, e riusciamo ad essere un numero interessante di realizzatori, potremmo anche ordinare la stampa dei pcb, con tanto di serigrafia.




Contateci anche su di me...

In questo caso è meglio farne uno per tutti poiché se ci cimentassimo a farlo potremmo trovare alcuni problemi come nell'EasyInverter...

Io parlo per me ovvio....Ne ho bruciati una vagonata di componenti anche se poi l'opera è uscita comunque.... ;)

Un saluto ad Ufostufo ed Elettro

io ne prenderei almeno 2

..uao che interesse .
Domani realizziamo il prototipo e iniziamo i test .

Nei test proviamo :
-funzione limitatore con e senza protezione corto circuito
-ripple in uscita a diverse tensione con carico variabile 0-20A a frequenza di 100Hz
-temperatura aletta alla massima potenza 30V 20A

E per il piacere dei numeri ,quantizzare oggettivamente con un semplice esperimento la potenza dissipata dai finali ....con il metodo del thermosEA

confermo uno anche per me.....approposito posto la foto del trasfo che vorrei utilizzare...puo andar bene?i dati segnati erano gia scritti quando me l'hanno dato quindi presumo siano quelli e che non devo fare ulteriori prove per vedere la sua effettiva potenza..





io vorrei userei questo.... va bene per fare di tutto :

avviatore auto-camion,saldatrice,puntatrice,alimentatore,sedia elettrica.....
ponte da 170 ampere e almeno 70-80000 uf di filtraggio...che dite ?



DAVID_SUN :
io vorrei userei questo.... va bene per fare di tutto :

avviatore auto-camion,saldatrice,puntatrice,alimentatore,sedia elettrica.....
ponte da 170 ampere e almeno 70-80000 uf di filtraggio...che dite ?

Ooooo .. ci vedrei bene un inverter 48V
Cmq và bene ,ma non potrai prelevare più di 24Vdc .
Oppure qualcosa in più, ma con alto ripple in uscita (utile solo come carica batterie )

no io intendevo come trasformatore dell' alimentatore switching....

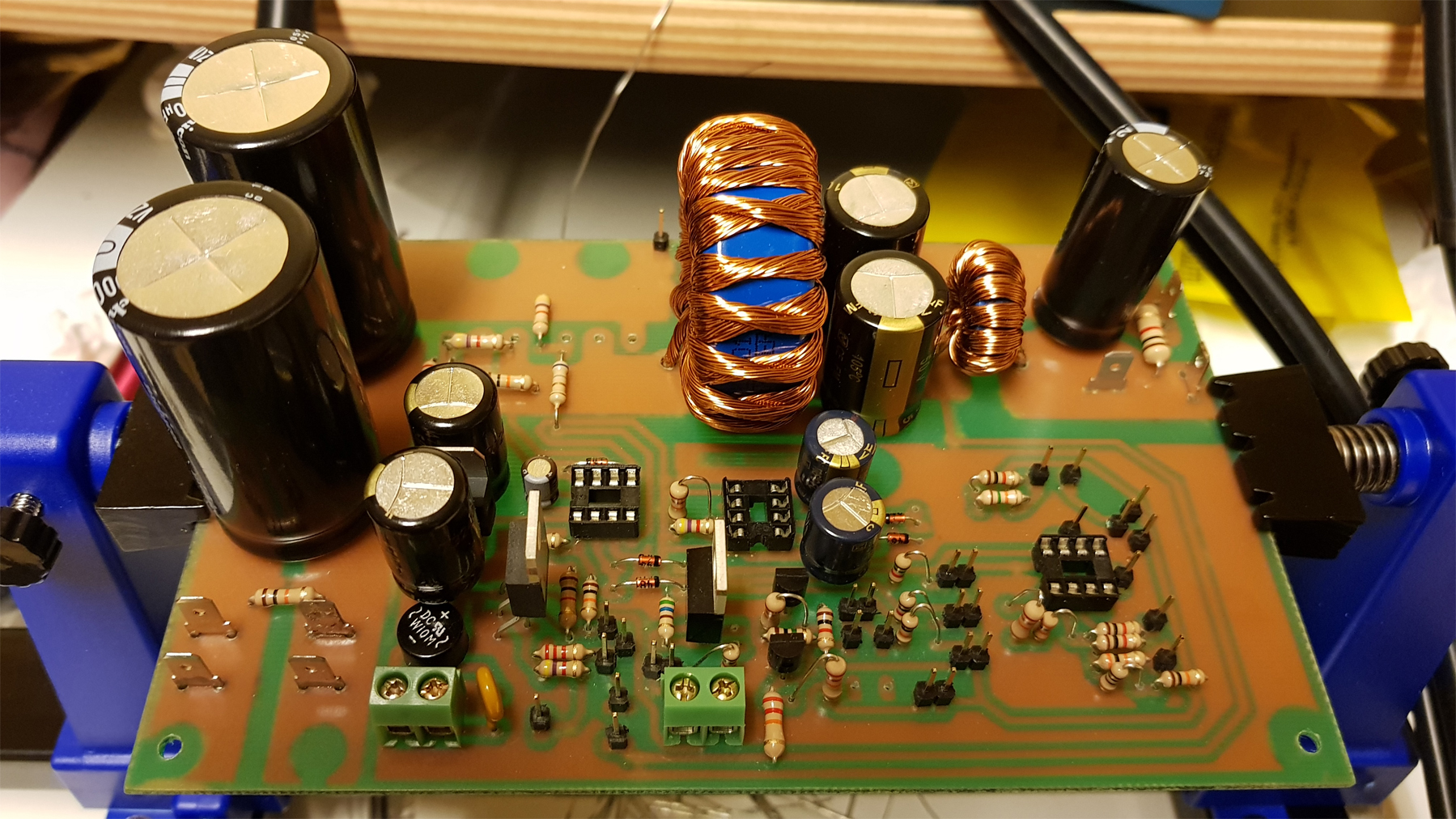

Inizia la realizzazione del prototipo ....
Per un piccolo imprevisto (Piranha  ) non riusciamo ad iniziare i test ... ma il pcb è già un piacere gustarlo spento




Ma quei due induttori sono stati avvolti a mano o sono stati ordinati da internet?

xardas :
Ma quei due induttori sono stati avvolti a mano o sono stati ordinati da internet?


Ciao Xardas, abbiamo optato per degli induttori già avvolti, alla fine il costo era così basso che non conveniva cimentarsi nell'avvolgimento

Intanto altre foto del processo costruttivo




Piccola curiosità:

Visto che eliminare il rame dal pcb tramite percloruro ferrico ci richiedeva tempo, Perchè non sperimentare nuovi mezzi chimici abbassando drasticamente i tempi (e per tempi intendo... 2 secondi per mangiarsi il rame)

Da notare la massima accuratezza nell'uso delle normative di sicurezza da parte dell'addetto


ps. quando è stata inserita la basetta nell'acido mi è tornato in mente il film Piranah durante l'attacco!



Sarebbe stato magnifico inserire lo stemmino italico anche sul lato piste in un punto libero ed infine stagnarlo o argentarlo per evidenziarlo dal resto.-
Dalle foto sembra possibile.-

UFOSTUFO :

ps. quando è stata inserita la basetta nell'acido mi è tornato in mente il film Piranah durante l'attacco!


....
E chi se lo immaginava che ci metteva 2 secondi ...

Troppo ...troppo aggressivo ...
E pensar che era un 105um ...immagina con un 35um

@Bridge ...Sisi ,pettineremo per bene anche il lato pcb ,dopo aver risolto i problemi riscontrati nel travaso bread-pcb

Io utilizzo
acido cloridrico al 33%
acqua ossigenata a 130V
e acqua

I tempi sono ridotti rispetto il per-cloruro

Lavoro pulito e preciso...

Beh vogliamo dei video DISTRUTTIVI HIGH TORQUE ;)

Ahimè non si comporta come vogliamo .....
Il pcb ha introdotto qualche problema

ElettroshockNow :
Ahimè non si comporta come vogliamo .....
Il pcb ha introdotto qualche problema



Cioè?

Che problemi ci sono?

xardas :
ElettroshockNow :
Ahimè non si comporta come vogliamo .....
Il pcb ha introdotto qualche problema



Cioè?

Che problemi ci sono?


.... trovato l'arcano ...
Avevo dimenticato una resistenza

Il brutto è che cmq faceva funzionare il circuito ...ma male e non riuscivamo a capire il motivo


ElettroshockNow :
.... trovato l'arcano ...
Avevo dimenticato una resistenza

Il brutto è che cmq faceva funzionare il circuito ...ma male e non riuscivamo a capire il motivo




AIAAAAAAAAAAAAAAA
AIAAAAAAAAAAAAAAA


Maestro non perdiamo colpi eh???
Il Capo non può fare errori... ;)

Scherzo hahahahaha ;)

Quindi dovrete rifare di nuovo lo sbroglio nuovo? O hai dimenticato soltanto la resistenza sulla basetta?

Spero che non dovrete rifare tutto...

xardas :
Quindi dovrete rifare di nuovo lo sbroglio nuovo? O hai dimenticato soltanto la resistenza sulla basetta?

Spero che non dovrete rifare tutto...


....sul pcb attualmente non è presente ,ma come avrai notato ancora non ho condiviso lo sbroglio definitivo ,ma solo delle piacevoli simulazioni.

Si parte con i test penso giovedì e se tutto và come previsto in serata allego schema e pcb monofaccia .

Poi in seguito mi dedicherò nel doppia faccia da far stampare a livello professionale  ;) per consentire a tutti una facile riproduzione ...senza possibili errori



Ragazzi ma il progetto è LOSE?

Cosa è successo?

Ahhhhh chiuso per ferie?? ;)

UFOSTUFO :
Ciao Xardas, abbiamo optato per degli induttori già avvolti, alla fine il costo era così basso che non conveniva cimentarsi nell'avvolgimento



Ciao Ufo

ma per caso hai specificato il valore della induttanza delle 2?

Magari io inizio a cimentarmi finchè non passate a replicarne altri per noi utenti come ne abbiamo già parlato precedentemente...
Grazie mille e un saluto a tutti voi

xardas :
Ragazzi ma il progetto è LOSE?

Cosa è successo?

Ahhhhh chiuso per ferie?? ;)

...
L'alimentatore è ancora lì sul tavolo pronto per subire i test

xardas :
Ragazzi ma il progetto è LOSE?

Cosa è successo?

Ahhhhh chiuso per ferie?? ;-)


No no, il progetto è vivo e vegeto, settimana prossima saremo ad effettuare tutti i test del caso.. intanto in gran segreto sto realizzando anche un "carico" per testarlo a dovere quando sarà finito!

Non vi preoccupate, siamo attivi e positivi.


Oggi ulteriori prove, rumori e regolazioni non ci convincono, prima di passare al piano b ci si orienta verso ulteriori modifiche non invasive.



Non pochi problemi sul progetto ....,ma l'errore più grande è stato seguire delle orme trovate sulla rete ...
Ovviamente errate  >

Il progetto riparte ...e con ottimi risultati .
La causa era circoscritta nella rilevazione corrente ,che risultava lenta e non adeguata ad un buon controllo del limiter.
Parliamo di qualcosa di indecente ....80Hz e non riuscivamo a capire il motivo.

In primi è stato colpevolizzato lo stadio amplificatore shunt e comparatore con relativo integratore .....poi il driver ....poi ....
Invece era tutto perfetto ,l'errore era nel posizionamento (ora ovvio) della shunt .
Online si trovano secchiate di schemi con tale resistore direttamente connesso sull'uscita e quindi avevo talmente dato per scontato la sua correttezza da non provare altre configurazioni.
Solo dopo aver riesumato l'oscilloscopio è stata individuata l'anomalia.

Riposizionato shunt ....esito OK
Ora provvederemo a realizzare il secondo prototipo e dopo i test eseguire le eventuali migliorie e creare la Rev 2.1

Un saluto elettro

Di seguito il circuito che ha subito diversi interventi ....alcuni molto invasivi.
La forma d'onda è il segnale sull'uscita del driver generato dal limiter direttamente sullo SD .
Ora la velocità di risposta è circa 80Khz  ;)



Si può notare lo "smembramento" del pcb (sacrificato) per effettuare i test.
La cosa positiva di questi test è che abbiamo lavorato anche su altri fattori:
- Soluzioni chimiche
- Transfert, serigrafie
- Filtri ecc.

In settimana realizzeremo il secondo prototipo e lo metteremo sotto torchio..


;)

Sisi ...sotto torchio ...
Facciamo male al neo alimentatore ...tanto è il tuo 😂
Cmq nei test voglio tirare fino a 40A ....vediamo cosa si fonde

Si inizia


Di seguito un breve video sulle prestazioni dell'alimentatore ....
20A gestiti in maniera ottimale ,con efficienza elevatissima ...
Talmente alta da non richiedere la ventilazione forzata.
Ovviamente male non fa',anche perché il pcb include un controllo autonomo della ventilazione.
Abbiamo anche oltrepassato le specifiche riscontrando solo un riscaldamento dell'induttore .


Attivato anche il secondo mosfet migliorando ulteriormente il comportamento ....
Nel video che segue si può notare la protezione cortocircuito ....molto utile quando si eseguono sperimentazioni  ;)


Ecco il nuovo schema con tutte le migliorie per ottenere un buon prodotto fatto in casa


Spettacolo....Ragazzi ma il PCB lo realizzate ancora per chi fosse realemnte interessato?

Siete grandi!!! Incredibile vedere come resta tutto freddo e come il circuito si comporta egregiamente. Due menti geniali, complimenti!

Saluti Kekko

Grazie ... è un piacere


La Rev1 è conclusa con ottimi risultati.
Corretti alcuni errori e sviluppata la nuova versione Rev2.

UfoStufo provvederà nella sua realizzazione per confermare che non ci siano anomalie .

Ecco la REV2.0







Di seguito il file ZIP contenente tutta la documentazione per la sua realizzazione.
Si consiglia l'uso di pcb con spessore rame 105um .

Per la stampa professionale ....bisogna vedere quanto ci costa ,perché normalmente usano le 35um ... e quando si và fuori standard lievitano i prezzi

Alimentatore_ADB3020_REV2_0.zip

;)

Per Elettro e UFO

I componenti da voi riportati non sono presi da TME vero?

Dal codice degli induttori non risulta alcuna ricerca...

Parliamo di 6.8uH e 100uH.

Su TME ci sono ma hanno correnti di vario genere...

Quale bisogna prendere?

Ci sono fino a 30A per il 100uH...

Buon pomeriggio...Oggi stampo e incido il circuito sperando di riuscire nell'impresa...

Ecco i primi lavori...

Si inizia a fare la base...


Finitura.. ;)


Lato componenti


Uno a dir poco perfetta ....
Appena posso inserisco i codici TME dei componenti principali per rendere più facile l'acquisto .

Nel frattempo qualche nota importante :
-R11 è da 470 ohm (Pin FB del Lm2576) e non da 10K come riportato da schema.



E gli ultimi preparativi prima di inserirlo nel contenitore ...che ancora non ho !!!!



wowww...Ma è un capolavoro davvero..

Da come realizzi questi circuiti così perfetti, si evince che anche nella vita comune sei così...

OTTIMO e un complimento enorme ad UFO.... ;)

Ma le news di Kekko??

io vi inviduo tutti per come realizzate bene i pcb..vi escono una meraviglia...a me escono una m....




Smilzo :
io vi inviduo tutti per come realizzate bene i pcb..vi escono una meraviglia...a me escono una m....






Ti do un consiglio...

Non disprezzare il tuo lavoro, anzi portalo sempre con te in ogni posto e situazione che tu vada....
Dietro a questo ci sono anni e anni di errori e abbattimenti...
Ho gettato mare di soldi nell'elettronica ma ad oggi finalmente riesco ad essere individuale...

Non sto bene solo perché non ho un lavoro stabile...Quello non verrà mai credo...Ma non per questo smetto di sperare e andare avanti...Sono ragazzo e questo mi da la forza di andare avanti...

Tu fai dei bei lavori e questo si vede....

Anche io non sono stato in grado di costruire solo IL BIG INVERTER come quello di KEKKO...Nessuno mi ha aiutato ma va bene lo stesso...Ad oggi ringrazio il forum EA e in particolare ELETTROSHOCK che per me sta su un PIEDISTALLO... ;)


Ciao a tutti e buona domenica ,Che spettacolo

Complimenti di vero cuore da parte mia va a tutti voi che come me lottiamo per portare un idea a complimento,bravi.

Ciao Smilzo
Non ti sottovalutare,ci vuole pazienza e soprattutto insistere e capire dove si sbaglia, devi essere orgoglio da ciò che tiri fuori,senza sottovalutare il tuo lavoro.
Ti facci un esempio io per l'età che ho faccio fatica a vedere le cose piccole,che purtroppo dopo tre ore nel mio piccolo laboratorio mi fanno male gli occhi e in certi casi commetto  degli errori involuti perché vedo poco e faccio il botto,e per ogni botto le faccio l'auguri.

Bravissimo Xardas, basetta impeccabile. Mi raccomando stagna per bene le piste, anche solo quelle di potenza. Li ci scorrerà parecchia potenza  ;)



UFOSTUFO :
Bravissimo Xardas, basetta impeccabile. Mi raccomando stagna per bene le piste, anche solo quelle di potenza. Li ci scorrerà parecchia potenza  ;-)



Grazie UFO....Tutti questi complimenti mi fanno solo che star bene e crescere molto di più...

Siete fantastici e vi stimo tanto...

Un saluto,che sento anche in dovere di fare, è rivolto a Kekko ;)

Anch'io mi aggrego con piacere alle lodi.-
Una domanda ad Elettro o Ufo:
- A quanto ammonta il ripple sulla Vout alla Max corrente di progetto?.-

xardas :
Non sto bene solo perché non ho un lavoro stabile...Quello non verrà mai credo...Ma non per questo smetto di sperare e andare avanti...Sono ragazzo e questo mi da la forza di andare avanti...

Fa veramente dispiacere leggere ciò!.-
Bridge


Bridge :
Anch'io mi aggrego con piacere alle lodi.-



Fa veramente dispiacere leggere ciò!.-
Bridge



Grazie Bridge...Detto anche da te è importante...

Non voglio fare il moralista ma se tornassi indietro non butterei più tempo agli studi e corsi professionali...

Cmq appena i capi Project hanno tempo, vediamo in dettaglio i componenti essenziali su TME...Buona domenica a tutti voi ;)

xardas :
Non sto bene solo perché non ho un lavoro stabile...Quello non verrà mai credo...


...la mia situazione è anche peggio..ma sorvoliamo...

cmq io è da meno di un'anno che mi dedico all'elettronica e per i pcb ho letto un po di info e ho visto molti video e le tecniche per realizzarli ce ne sono molte..io sto usando un pennarello resistente all'acido e poi lo immergo in una soluzione di acqua ossigenata e acido muriatico...( tecnica letta in qualche post di Kekko che saluto )..cosi almeno risparmio sul percloruro ferrico




cavallino :
Ciao Smilzo
Non ti sottovalutare,ci vuole pazienza e soprattutto insistere e capire dove si sbaglia, devi essere orgoglio da ciò che tiri fuori,senza sottovalutare il tuo lavoro.
Ti facci un esempio io per l'età che ho faccio fatica a vedere le cose piccole,che purtroppo dopo tre ore nel mio piccolo laboratorio mi fanno male gli occhi e in certi casi commetto  degli errori involuti perché vedo poco e faccio il botto,e per ogni botto le faccio l'auguri.


Grazie del supporto Cavallino..lo terrò a mente..


Di seguito Il bordello della Rev1.4 .....
Finiti i test che verranno eseguiti venerdì, rilasceremo la Rev2.1 con le piccole migliorie (per chi ha realizzato la Rev2 dovrà solo aggiungere una resistenza e due condensatori  ;) )



Terminando esse projeto, o próximo será o Inversor baseado em arduino (atmega328) + saida inteligente (ci MIC4605) driver inteligente? Estou com àgua na boca querendo montar esse inversor futuramente.

Luca quella è la famosa versione 1.4 Frankestein..

Venerdi ci divertiamo


Certamente Hugo. ..il prossimo progetto è il ponte H indistruttibile ...o quasi

UFOSTUFO :
Luca quella è la famosa versione 1.4 Frankestein..

Venerdi ci divertiamo


Mai fatta una cosa del genere ....ricucire un pcb
Ma non potevo gettarlo. ..troppo tempo per dissaldare e risaldare

ElettroshockNow :
Mai fatta una cosa del genere ....ricucire un pcb
Ma non potevo gettarlo. ..troppo tempo per dissaldare e risaldare



Dai cosa importa...Il succo è la sostanza fondamentale no? ;)

Piuttosto..Oggi finalmente inizio con le saldature e messa in opera...

Ma il PCB scaricato dal file ZIP è l'ultima versione oppure la Ver. 2.1?

Cioè faccio fede a questa che io ho fatto oppure ne uscirà un altra completamente modificata?

Xardas questa che hai realizzato può andar bene, nella nuova ci sono piccoli ritocchi. Chiaramente consigliamo sempre di utilizzare l'ultima versione. Se ce la fai ad attendere, entro venerdi dovrebbe uscire la finale.

Ok ok UFO ti ringrazio del consiglio...

Vabbe io intento finisco questa tanto ho componenti a quantità elevata...

Non significa che li devo buttare ma almeno inizio qualcosa no??

Ciao e buon lavoro

Forse è sfuggito.-

Ripropongo la domanda:

Bridge :
Una domanda ad Elettro o Ufo:
- A quanto ammonta il ripple sulla Vout alla Max corrente di progetto?.-



Bridge :
Forse è sfuggito.-

Ripropongo la domanda:

Bridge :
Una domanda ad Elettro o Ufo:
- A quanto ammonta il ripple sulla Vout alla Max corrente di progetto?.-



Nono ...non è sfuggito,ma dobbiamo ancora lavorarci bene ...

Rumore rilevato con oscilloscopio 100Mhz ...
Normalmente dichiarano a 1Mhz !!!


xardas :
Non significa che li devo buttare ma almeno inizio qualcosa no??

Ciao e buon lavoro


Certo, poi al massimo ti fai due alimentatori, uno lo utilizzi come caricabatterie  ;) Domani faremo altri test

[color=#ff0000]ATTENZIONE :NON INSTALLARE MOMENTANEAMENTE LA RESISTENZA R24 (Rg del mosfet inferiore ) PER UN GRAVE ERRORE CIRCUITALE  IN MODALITÀ CARICABATTERIE .

ElettroshockNow :
TTENZIONE :NON INSTALLARE MOMENTANEAMENTE LA RESISTENZA R24 (Rg del mosfet inferiore ) PER UN GRAVE ERRORE CIRCUITALE  IN MODALITÀ CARICABATTERIE .



Cappero!!!

Inizio ad andare in panne ora...

... tranquillo .... il circuito funziona ugualmente bene .
Rendere il secondo mosfet attivo ne aumenta l'efficienza (stiamo puntando al massimo della resa).
Il problema nasce quando si mette sotto carica una batteria e dopo aver iniziato il ciclo si sceglie di selezionare una tensione in uscita più bassa della batteria .
Per evitare danni consiglio di non installare la resistenza fino a quando non troviamo una soluzione ottimale al problema .
Cmq ripeto che il circuito funziona comunque egregiamente  ;)

Ok magnifico.

Una domanda o curiosità.

Ma il topic Homemade Inverter è morto e sepolto???

Ma Kekko che fine ha fatto? Forse avrà costruito un big NEW Inverter TRIFASE con IGBT ;)

xardas :
Ok magnifico.

Una domanda o curiosità.

Ma il topic Homemade Inverter è morto e sepolto???

Ma Kekko che fine ha fatto? Forse avrà costruito un big NEW Inverter TRIFASE con IGBT ;)

Tutto è possibile ...
Il progetto inverter riprenderà a breve con un bel ponte H autonomo pronto per mille esperimenti senza danni  ;) .

Oggi abbiamo fatto diverse misurazioni ....
Il risultato alla massima potenza non ci ha intusiasmato ....20mv rms ...130mvpp ....
Però non avendo nulla da comparare con tale potenza ci è difficile capire se è accettabile oppure no.

ElettroshockNow :
Il progetto inverter riprenderà a breve con un bel ponte H autonomo pronto per mille esperimenti senza danni  ;-)



Woooowwwwww...

Ho i brividi solo al pensiero

Anch'io

ElettroshockNow :
Anch'io



Più passa il tempo e mi accorgo che questo ramo dell'elettronica è uguale a vedere una bella donna...In alcuni casi quando ti prende così forse anche di più..

Vabbè lo sappiamo che una bella Tettona è il massimo  ;)

xardas :
Più passa il tempo e mi accorgo che questo ramo dell'elettronica è uguale a vedere una bella donna...In alcuni casi quando ti prende così forse anche di più..


Wagliòòò che mi fai sentire..




cmq concordo anch'io..non vedo l'ora di provare questo ponte.;)


Smilzo :
Wagliòòò che mi fai sentire..



Daiiiiii si scherzaaaaaaa mammaaaaaaaaa mammaaaaaaaaaa



Mi rivolgo ai capi progetto...

ho trovato le induttanze su TME ma vorrei conferma da voi se posso ordinarle o meno...Non ho avuto notizia a riguardo...

Oggi voglio completare l'ordine prima di accendere la scheda...

LINK:
http://www.tme.eu/it/details/dtmss-16_0.0068_20/induttori-ad-anello/feryster/dtmss-160006820-v/

http://www.tme.eu/it/details/dtmss-40_0.1_20-v/induttori-ad-anello/feryster/

Auguro a voi una buona giornata e buon lavoro
Xardas

Si,le indittanze sono esatte .
Stiamo facendo gli ultimi ritocchi (che puoi eseguire sul pcb già fatto) .
Fino ad allora ti consiglio di rimuovere la resistenza di Gate del mosfet inferiore.


La prossima settimana sarà dichiarato il progetto concluso 😉

ElettroshockNow :

                        La prossima settimana sarà dichiarato il progetto concluso 😉




Woww non vedo l'ora...Ancora buon lavoro e fine progetto.

Miracc a non fargli fare BOOOOOOOOMMMMMM

Facciamo così. ...prima di accederlo posti delle belle foto sopra e sotto  ;)

ElettroshockNow :
Facciamo così. ...prima di accederlo posti delle belle foto sopra e sotto  ;)



A disposizione Elettro ;)

Spero solo che la tensione lato Potenza non mi faccia partire i finali...Per contro avrei preferito gli "IGBT" anzi moduli IGBT alla KEKKO maniera ;)

Preparatevi perchè la prossima settimana ci sarà il rilascio del progetto finale... Non avete più scuse per non realizzare l'ADB3020

UFOSTUFO :
Non avete più scuse per non realizzare l'ADB3020




Attendiamo ;)

Per la regolazione tensione con doppio potenziometro corse e fine bisogna usare un 50K lineare doppio e un 10K lineare singolo.
La massima tensione di 30V (si può andare oltre ,ma evitando di erogare 20A ) si regola attraverso il trim sulla scheda



Ragazzi, ci siamo, questa è la release 2.1 (final)

Alimentatore ADB3020
Ultima release 2.1
L'aggiornamento comporta:
- Bug Fix
- Modifica piste PCB
- Migliorie generali

Prossima settimana, ne realizzerò uno. Ora tocca a voi  ;)
Il pacchetto del progetto è scaricabile in allegato











;) ;)

...

Buonasera e complimenti....le dimensioni del pcb quali sono?

Smilzo :
Buonasera e complimenti....le dimensioni del pcb quali sono?

160x100 monofaccia da 105um
Sul positivo di uscita Và anche aggiunto un bun diodo (non entrava nel pcb ) .
Arriverà a breve un disegno dei collegamenti esterni ,compresi i 4 potenziometri ....strumento ... e diodo  ;)

Albero di natale a basso assorbimento




Bel lavoro veramente.
Bravi.-

cacchio

Ammazza quanta potenza....

Ma è attivo anche il secondo mosfet?

Il rendimento stimato quanto sarà??

ElettroshockNow :
160x100 monofaccia da 105um
Sul positivo di uscita Và anche aggiunto un bun diodo (non entrava nel pcb ) .
Arriverà a breve un disegno dei collegamenti esterni ,compresi i 4 potenziometri ....strumento ... e diodo  ;-)



;)

xardas :
cacchio

Ammazza quanta potenza....

Ma è attivo anche il secondo mosfet?

Il rendimento stimato quanto sarà??

Sisi il secondo mosfet è attivo.
Abbiamo ridotto la Rg del mosfet superiore per un rampa di salita più dolce (solo la salita) riducendo le classiche sporcizie che creano i Buck converter  ;)
Per il rendimento non saprei ....sicuramente superiore al 90%

Elettro, tava pensando em usar algumas dessas fontes para fazer 3,3v (25A); 5,0v (30A); 12v (90A); -12v (2A); -5v (3A)... essas voltagens são referentes à alimentação (fonte atx) de um pc comum, apenas mais forte para aguentar uma VGA potente. A pergunta é: Quais modificações teria que fazer na fonte para que rende 90 amperes em 12v e fazer a saída negativa?

Já que estamos fazendo/montando nossas fontes de alimentação nós mesmos, tive a ideia de utiliza-las também para esse objetivo.

Un'altra domanda, scusa la mia ignoranza... Questi colori contatori digitali resistore di tensione shunt e amperaggio utilizzato in inverter disegni qui nel forum per Elettro e altri, la parte elettronica è uguale amperaggio semplicemente cambiando il valore della resistenza di shunt? o parte elettronica ha una differenza?

Avevo comprato un resistore di shunt 200A e stava pensando di acquistare solo la parte elettronica. Ho pensato che solo la parte elettronica che misura fino a 10 o 20 A, ma ho questo dubbio. Potrebbe un animo gentile risolvere i miei dubbi? grato. ;)

pcb pronto...domani procedo con la stagnatura..

mi chiedevo ma i valori di tensione dei condensatori quali sono?



Smilzo :
pcb pronto...domani procedo con la stagnatura..

mi chiedevo ma i valori di tensione dei condensatori quali sono?



Ti consiglio di prendere una Tensione lavoro di 50V per strare sul sicuro visto e considerato l'uscita di 30V circa..La tensione dei condensatori da 10000uF prendila da 50-60V almeno...

Io così ho fatto anche perché loro livellano la tensione pulsata del ponte raddrizzatore...

Smilzo :
pcb pronto



Hai visto che anche tu ci sei riuscito a fare un buon PCB??

Bravo e complimenti. I consigli servono proprio a questo..Imparare e metterli in atto... ;)


xardas :
Smilzo :
pcb pronto...domani procedo con la stagnatura..

mi chiedevo ma i valori di tensione dei condensatori quali sono?



Ti consiglio di prendere una Tensione lavoro di 50V per strare sul sicuro visto e considerato l'uscita di 30V circa..La tensione dei condensatori da 10000uF prendila da 50-60V almeno...

Io così ho fatto anche perché loro livellano la tensione pulsata del ponte raddrizzatore...


ok perfetto grazie;)

per il pcb ti ringrazio ma devo cercare di farli meglio questo è stato fatto sempre a mano e ci ho perso un'intero pomeriggio


Smilzo :
ok perfetto grazie;)

per il pcb ti ringrazio ma devo cercare di farli meglio questo è stato fatto sempre a mano e ci ho perso un'intero pomeriggio



Tu hai impiegato un pomeriggio; io invece da quando mi sono diplomato in Perito Industriale Elettronico che mi cimento..

A scuola non avevamo il tempo di farli quindi ho dovuto cimentarmi solo...Arriverà il momento in cui sarai anche meglio di me non che io sia il migliore intnedo.. Qui il maestro è bravo in vari rami dell'elettronica....Siamo tutti qui per imparare....

Saluto tutti e buon pomeriggio...
Io torno al laboratorio.... ;)

Devo recuperare l'ordine su TME così posto i componenti che abbiamo comprato  ;)

Smilzo :
pcb pronto...domani procedo con la stagnatura.

Ottimo lavoro  ;)


xardas :
Tu hai impiegato un pomeriggio; io invece da quando mi sono diplomato in Perito Industriale Elettronico che mi cimento..

A scuola non avevamo il tempo di farli quindi ho dovuto cimentarmi solo...Arriverà il momento in cui sarai anche meglio di me non che io sia il migliore intnedo.. Qui il maestro è bravo in vari rami dell'elettronica....Siamo tutti qui per imparare....



ElettroshockNow :
Ottimo lavoro  ;-)



troppo gentili ragazzi...sono qui per imparare anche io e vi ringrazio per la vostra disponibilità..

cmq per ora ono a questo punto..




ho un dubbio sulla R33 da 10K...è una resistenza?e se si di che tipo?

cosi anche sul componente denominato PTCPTH 1A..è un fusibile o una resistenza variabile in temperatura?

Uao. ..
Allora R33 è un NTC da 10K@25° .
Invece il Ptc è una resistenza che aumenta il suo valore se la corrente oltrepassa il valore di soglia .
PuOi tranquilante sostituirlo con un fusibile da 1A .

Per i timer regolazione usa direttamente i potenziometri .
Serve :
Un potenziometro 50K lineare doppio (per la tensione)
Un potenziometro 10K lineare singolo (per la tensione)
Un potenziometro 10K lineare doppio (per la corrente)
Un potenziometeo 1K lineare singolo (per la corrente)

A breve il disegno di come vanno connessi.

Questo per aver il controllo master e fine su tutte e due le regolazioni .

Altrimenti se ne vuoi usare solo due ,uno corrente e uno tensione bisogna modificare qualche valore .

Quando sei pronto per alimentarlo posta le foto come hai già fatto 😉 .
Per ora però ti consiglio di rimuovere (alza solo un piedino ) la Rg da 6.8 ohm ...
Solo quando i primi test funzionano la inserisci


Non come il risultato perché era la mia prima volta con il metodo fotografico (fotolitografia) per la realizzazione del PCI, ma compraração con termico / metodo di toner è opera quasi professionale!
I componenti della maschera non sono riusciti abbastanza, ma se il primo tentativo, mi perdoni.





Di seguito il collegamento dell'ADB3020 con i componenti esterni (Da notare l'aggiunta del diodo sull'uscita per utilizzare l'alimentatore come Caricabatterie)




GRANDE UFOSTUFO  ...
I tuoi disegni mi fanno impazzire.
Nell'ultimo mese ho usato molto spesso l'ADB e la scelta di un singolo potenziometro sulla corrente la vedo perfetta (è la mia stessa configurazione)   ;)

UFOSTUFO :
Di seguito il collegamento dell'ADB3020 con i componenti esterni (Da notare l'aggiunta del diodo sull'uscita per utilizzare l'alimentatore come Caricabatterie)



...non vedo l'ora di rimetterci le mani...grazie ragazzi..;)

WOW bravissimo UFO...Un COMPLIMENTO  anche da parte mia ;)

Io purtroppo sono fermo per assenza di soldi e non posso acquistare componenti...

Speriamo che il prossimo anno sia nuovo e che possa rinascere

UFOSTUFO :
Di seguito il collegamento dell'ADB3020 con i componenti esterni (Da notare l'aggiunta del diodo sull'uscita per utilizzare l'alimentatore come Caricabatterie)




che tipo di diodo schotty mi consigliate?e con quali caratteristiche?

Ciao ragazzi qualcuno di voi che ha realizzato l'alimentatore sa per caso quanto è riuscito a tirare al massimo in corrente?..ho fatto una prova collegandolo ad un piccolo easy inverter dove ci ho collegato carichi per circa 22-23A ( cosi diceva il display ) mentre sul display dell'alimentatore segnava praticamente il doppio....come mai questa grossa differenza?da premettere che l'induttore da 100uH si era praticamente dissaldato dalla scheda..

ora sono alle prese con la riparazione di un guasto avvenuto per aver sbagliato a montare la ventola di raffreddamento e stiamo risolvendo con il buon Elettro via chat ;)..un saluto a tutti e buona domenica..

Per Ufo - Elettro:

La scheda finita riporta solo uno SHUNT classico 75mV 50A che abbiamo anche usato nell'easy Inverter??

xardas :
Per Ufo - Elettro:

La scheda finita riporta solo uno SHUNT classico 75mV 50A che abbiamo anche usato nell'easy Inverter??

Lo shunt 75mV da collegare esternamente è solo per il display.
Il circuito funziona con le due resistenze di shunt smd saldate sul lato piste del pcb e i loro relativi ponticelli .

Smilzo :
Ciao ragazzi qualcuno di voi che ha realizzato l'alimentatore sa per caso quanto è riuscito a tirare al massimo in corrente?..ho fatto una prova collegandolo ad un piccolo easy inverter dove ci ho collegato carichi per circa 22-23A ( cosi diceva il display ) mentre sul display dell'alimentatore segnava praticamente il doppio....come mai questa grossa differenza?da premettere che l'induttore da 100uH si era praticamente dissaldato dalla scheda..

ora sono alle prese con la riparazione di un guasto avvenuto per aver sbagliato a montare la ventola di raffreddamento e stiamo risolvendo con il buon Elettro via chat ;)..un saluto a tutti e buona domenica..

Il display dell'alimentatore è un optional che viene aggiunto al circuito e non dipendente da esso .
Se uno dei due strumenti misura di più. ..molto probabile che vanno tarati  ;).
La corrente massima è 20A .
Il limite è dettato dai componenti di filtraggio.
Si può spingere anche a 40A 12V (provato) ,ma necessita di modifiche .
Io attualmente lo uso per i test dell'inverter e prelevo  15A 24V senza un significativo aumento di temperatura dei componenti ,ma con la garanzia di avere un limiter velocissimo a 20A (e più volte mi ha salvato il ponte  )

ElettroshockNow :
(e più volte mi ha salvato il ponte  )




;)

Beh, ma queste realizzazioni? le creiamo?
Battiamo la fiacca?

;)

La realizzazione del nostro amico Smilzo  ;)...
Alimentatore e inverter messi a dura prova

COMPLIMENTI SMILZO

;)

...tra qualche giorno finalmente ci rimetto le mani sopra...

Beh questo progetto? non vedo nessuna realizzazione.. battete la fiacca?

;)

UFOSTUFO :
Beh questo progetto? non vedo nessuna realizzazione.. battete la fiacca?

;-)



Io parlo personalmente, non riesco ad ultimare perché su TME gli Induttori scarseggiano e poi non abbiamo le specifiche di questi ultimi...

Poi se li mettono, manca qualcosa di diverso

xardas :
UFOSTUFO :
Beh questo progetto? non vedo nessuna realizzazione.. battete la fiacca?

;-)



Io parlo personalmente, non riesco ad ultimare perché su TME gli Induttori scarseggiano e poi non abbiamo le specifiche di questi ultimi...

Poi se li mettono, manca qualcosa di diverso


DTMSS-16/0.0068/20 Induttore:a filo;6,8uH;20A;3,18mΩ;THT ROHS Produttore: FERYSTER

DTMSS-40/0.1/20-V Induttore:a filo;100uH;20A;7,2mΩ;THT ROHS
TEP10020160802 Produttore: FERYSTER

UFOSTUFO :
Beh questo progetto? non vedo nessuna realizzazione.. battete la fiacca?


Io ho tutto pronto sul CAD, il tempo, purtroppo è tiranno.
un saluto Luigi.

Per chi lo avesse riprodotto,

le R da 10mohm, overo le shunt, da che potenza bisogna prenderle?
Che contenitore hanno su TME?

Sono in contenitore SMD 2512 ....
Su tme https://www.tme.eu/it/details/lrp2512-r010-1%25/resistori-smd-2512/viking/lrp12ftwrr010/
Non ricordo se ho usato proprio questa ...devo ricercare nelle commesse .

ADB3020 ...COMPAGNO DI MILLE PROGETTI




E per natale ...gli regalo un nuovo frontale


Fai sempre le cose ad OPERA.

Ti distingui ;)

Prima di tutto permettetemi di faVi i complimenti per questo progetto!!
Grandi!!!

Tra tanti progetti in rete alcuni validi altri meno, ho deciso di realizzare questo alimentatore per le sue notevoli caratteristiche.
Approfitto per chiedere cortesemente se esiste la possibilità di avere una lista componenti un po più dettagliata (per esempio potenza delle resistenze consigliata, tipo di resistenza film metallico o carbone ecc.), oppure la lista dei componenti che avete acquistato Voi....

Grazie!!!

Buongiorno a tutti.

Per Ufo&Elettro:

ieri ho iniziato il collaudo della rev.2.0 con risultati eccezionali..

Ho tolto la Rg del secondo Mosfet e provato le protezioni e tutto il resto...

Ho subito notato qualcosa di strano ovvero la tensione di uscita non è apparentemente quella che in genere si spetta di trovare sul multimetro. Appena si pone un carico, la tensione compare di colpo...Esempio: se voglio avere 12V, impostando la rotazione del POT, questa non scorre. Si percepisce solo se si applica un carico...Dipende dal fatto che non ho giostrato i due trimmer da 1K?

Oppure occorre una R di carico in parallelo all'uscita??Magari qualcosa tipo 100 ohm 5W..........

Una buona domenica

Ciao Xardas ,
Una volta provato con un carico resistivo (tipo una lampadina)e aver confermato che la regolazone tensione,ma sopratutto corrente funziona regolarmente ,devi attivare il secondo mosfet con la resistenza rg da 6.8 che giustamente hai isolato per i test .
Buon ADB .

Ps:il trim sul pcb è per regolare la massima tensione con il potenziometro al massimo.
L'ADB è in grado di erogare 20A a 30V ,ma nessuno ti vieta di oltrepassare tale tensione .
Io l'ho portato al massimo ...33V

Scusate ma devo fare un altra domanda,
lo shunt esterno da 75mV serve per collegare il display (optional).
Purtroppo riesco solo a trovarla da 60 mV, qualcuno può indicarmi un fornitore dove posso trovarne da 75mv?

Grazie!!

parsec :
Scusate ma devo fare un altra domanda,
lo shunt esterno da 75mV serve per collegare il display (optional).
Purtroppo riesco solo a trovarla da 60 mV, qualcuno può indicarmi un fornitore dove posso trovarne da 75mv?

Grazie!!


lo shunt di solito è abbinato allo strumento  ;) .
Ne puoi trovare di tutti i gusti ....

Lo schema propone il 75mV@50A  ,shunt inclusa nel kit economico del voltmetro amperometro venduto su ebay...
Io attualmente lo uso e non posso lamentarmi (poco pagare ..poco avere) ,ma sono in dolce attesa di questo che sembra di qualità superiore e con funzioni molto interessanti:
https://www.ebay.it/itm/VAC-1030A-Wireless-Power-Meter-Bi-directional-Voltage-Current-Ammeter-LCD-Voltme/282616553293?hash=item41cd425f4d:g:uuQAAOSwAyBZl7rG




ElettroshockNow :
ma sono in dolce attesa di questo che sembra di qualità superiore e con funzioni molto interessanti



Cavolo che bomba

Grazie  ElettroshockNow,

infatti dopo un ulteriore ricerca ho trovato la shunt da 75mV venduta separatamente su Amazon...
Io ho intenzione di usare questi strumenti da pannello di ottima fattura, ecco perché avevo bisogno della shunt..


Ammazza che belli ....costano cari ?

Eh si abbastanza!!!

Considera che c'e ne vogliono due (Volt e Amp) il totale della spesa si aggira intorno ai 150 euro per i modelli senza uscite. Però sono altamente personalizzabili attraverso un software dedicato, c'è anche  la possibilità di cambiare il colore e la luminosità, considera che l'amperometro ha un range fino a 1000A max naturalmente utilizzando un CT oppure una Shunt.

Uao.... sono strumenti con la S maiuscola  ;).
Spero che siano un surplus di qualche impianto ,niente da dire per l'ADB ,ma lo metti in imbarazzo

No niente surplus... li ho ordinati ieri....

Il vostro alimentatore merita componenti di alto livello.. ;)

Ammazza, tanta roba questi display. Complimenti. Vogliamo vedere la realizzazione quanto prima.  ;)

Ciao UFOSTUFO,

certamente posterò delle foto anche durante i lavori..
Dopo aver fatto gli ordini del materiale che mi mancava (un buon 80%), sono in attesa che i corrieri bussino alla mia porta .... Quindi sarò impegnato sull'Ali per un bel po di sere!!!




Sempre impegnati  .. inside electronic

Per Ufo&Elettro

dispongo di un trasfo da UPS di 1500VA a 31V.

Per il progetto ADB può andar bene? Troppa potenza ha dei rischi?

Oppure devo farne avvolgere uno nuovo dalla ditta?

Sicuramente va' bene  ...però è un peccato avere 1500W e non poterli sfruttare .

Potresti prevedere in futuro un doppio ADB (non duale) ... ;)

ElettroshockNow :
Potresti prevedere in futuro un doppio ADB (non duale) ... ;-)



Sai che mi hai letto nel pensiero?

Non duale ovvio! Ma parallelare entrambi con le stesse tensioni certo che SIIIIIIII

Si è possibile ,ma ricorda di mettere i diodi in uscita altrimenti si fanno danni .


A me intanto è arrivato il nuovo strumentino. ...
Qualche euro in più rispetto a quello proposto ,ma ne vale la pena.

Aggiunge al circuito funzioni interessanti.
Ad esempio se lavoriamo su un circuito molto delicato ,possiamo attivare la protezione overvoltage che supervisiona il corretto funzionamento dell'ADB ....

In settimana lo monto ...vediamo quanto è preciso


belli questi strumentini !

Ieri, mi è arrivato il materiale da TEM (circa il 90% di tutto l'occorrente) solo il toroidale pesa 4.7 Kg..... Tra lunedì e martedì
dovrebbe arrivare il resto da RS (non vedo l'ora di vedere i due strumenti.... ), per cui ieri sera mi sono messo a lavoro ed ho inciso il PCB adesso devo forarlo e poi via di solder mask .

Settimana prossima posto un po di foto..

Giusto un consiglio/domanda.. Ma Voi avete stagnato tutte le piste?? Se non stagnassi tutta sezione 12V giusto per capirci al volo, farei male?

Elettro&Ufo

oggi ho messo il trasfo da 700VA nel circuito ADB. Ad un tratto esplodono i finali...Potete dirmi se è dovuto al trasfo o ad uno spunto maggiore dato dal trasfo nuovo? Inizialmente avevo un toroidale da 24Vac 200VA per le tarature...Oggi cambiando trasfo, mi accorgo del danno

Intanto mostro le foto di come si presenta il mio alimentatore


Catastrofe

Ho dovuto cambiare contenitore mosfet in attesa di un ordine nuovo...Ieri nei test sono andati in corto i 2 finali. Motivo????

BOOOOOOO


Riprese del grosso trasformatore da 700VA a grani orientati ;)


Notizie buone!
Con questi mosfet, IRFB4310, il circuito ha funzionato al massimo delle sue competenze
Ottimo agli inventori ;)

Solo che ho dovuto prendere degli accorgimenti di isolamento ai finali essendo alettati diversamente dagli IRFP4310

Credo che debbo tarare bene i trimmer poiché ho un calo di tensione a pieno carico di 500mV

NOTA: il corto era dipeso dai trucioli di foratura che si erano interconnessi con i gate dei finali.

OTTIMO LAVORO XARDAS .

Vedrai che ti regalerà delle belle soddisfazioni .
Io ormai uso solo lui ....
Comodo ...rapido e robusto.
Tarato sempre in limiter a 2A ..mi ha salvato diverse volte da danni .
Sfruttato anche per il test del ponte H ...in quel caso tarato al massimo ,mi consentiva di stare in tranquillità ....ci avrebbe pensato lui ad eventuale mio errore 😂.

Per i 500mV ....!!! Strano .
Calcola che a 20A ci vuole poco per un calo di tensione.
Controlla i cavi ....devono essere almeno da 4mm2 ....

Idem per gli eventuali cavi nell'entualita avessi montato i finali esternamente dalla scheda ....oppure se invece da usare il pcb da 105um ,hai usato il classico 35um.

I motivi sono tanti ,ma tutti dovuti alla resistenza delle connessioni ....il circuito è calcolato per un ripple da carico di 30mV

Uao ....solo ora noto che il trasformatore è stato avvolto per questo progetto ...CHE ONORE  ;)

ElettroshockNow :
Uao ....solo ora noto che il trasformatore è stato avvolto per questo progetto ...CHE ONORE  ;)



Grazie...

Domanda???? Ma i due trimmer a cosa servono?7

Uno per la regolazione della tensione massima; l'altro?

E chi se lo ricorda ... .
Scherzo .
Serve per regolare la corrente del limiter minima.

Metti il potenziometro corrente al minimo ,colleghi una lampadina e aumenti il trimmer fino al valore desiderato.

Io l'ho tarato a 200mA ...in maniera tale da metterlo al minimo quando lavoro con piccoli circuiti

sarebbe bello adesso crearsi un rack.
Pensavo di saldarlo a tig con dei fogli di ferro da 4mm

Il piccolo strumento ....fantastico.
Ha diverse diavolerie ....
Protezioni sia in tensione che in corrente ...

Ma il bello ...scoperto quando lo montavo. ..è wireless.
Provato fino a 5m ..nessun problema .

A cosa serve non lo so' ...però potrebbe risultare utile per qualche impianto FV






Sempre più bello

Fra pò inserisco le foto del nuovo circuito Ponte H da molti e molti WATT ;)

è troppo bello !

Buonasera,

come avevo accennato alcuni giorni fa ho iniziato la costruzione del alimentatore, per cui mi permetto di postare alcune foto WIP.

Una domanda per  ElettroshockNow o Ufostufo, sinceramente non riesco a capire la funzionalità del Led Heat potreste spiegarmi come funziona?


Altre foto!!


saldatura componenti quasi ultimata...


Il soldermask. ...FANTASTICOOOOO.
Un lavoro veramente professionale

Per il led Head ,fa' parte del circuito indipendente che si preoccupa del fan .
Personalmente non usato ,perche con la generosa aletta la temperatura non diventa mai critica .
Modificando R32 modifichi la temperatura di intervento (forse se mettevo un trimmer era meglio 😀)



Attenzione ....
Per la prima messa in funzione :
-Dissaldare la Rg R24 da 6.8 Ohm del secondo mosfet
-connettere come carico una lampadina
-alimentare il circuito e confermare che tutto funziona (regolazione tensione, ma sopratutto corrente )

Solo dopo aver confermato che tutto funziona ,si può riconnettere la Rg .

Nota : l'ADB3020 è un alimentatore da banco che mantiene alla sua uscita la tensione selezionata ,pertanto inadatto come caricabatterie .
Nell'eventualità si volesse usare anche come caricabatterie ,Và connesso in serie all'uscita un diodo.

Grazie ElettroshockNow, soprattutto gentilissimo e puntuale!!

La solder mask non è venuta perfetta come mi capita di solito  . Per una distrazione si sono formate delle piccole bolle d'aria tra la pellicola ed il pcb, non avevo settato bene la temperatura (125°) del laminatore alla prima passata poi mi sono accorto del fattaccio provvedendo a settare la giusta temperatura, ma ormai era troppo tardi per eliminare quelle due/ tre bollicine d'aria.

Per quanto riguarda il Led Heat non avevo dubbi sul fatto che appartenesse al circuito della Fan, quello che non ho capito
è quando si accende. Credo stia ad indicare quando interviene la R32 e quindi parte la Fan (se presente), o mi sbaglio??
Comunque un trimmer è un ottima idea, potrei sostituire la R32 hai indicazioni in merito?

Grazie  anche dell'avvetenza sulla prima messa in funzione, credevo che il discorso della R24 era valido solo per chi aveva realizzato la prima versione dell'alimentatore....

Non è mia intenzione usare questo favoloso alimentatore come caricabatterie, comunque andrò a connettere in serie in uscita un diodo schottky, come da voi suggerito non si sa mai...  ;)

Io lo uso solo come alimentatore e quindi senza nessun diodo in uscita 😉 .
Per il trimmer ,non è una cattiva idea .
Penso che un 4700 con 470 in serie sia ottimo ,dovrebbe variare dai 30° a 70° ... (calcoli a mente ).

Per la procedura di avvio la ricordo sempre perché i due mosfet lavorano in complementare tra loro ..ed è facile un possibile errore ..
L'attivazione del secondo mosfet serve per recuperare anche le perdite di conduzione del diodo di ricircolo.
La quasi totalità dei Buck converter non usano questa accortezza (per recuperare qualche watt) .
Ha il vantaggio di aumentare l'efficienza ,ma lo svantaggio di non poterlo usare come caricabatterie ,almeno che non si installi un diodo

Perfetto!! ;)

4.7k con un 470 ohm, parli di due trim in serie?

No,trim + resistenza.
Dopo faccio i calcoli meglio  ;)

Grazie mille Elettro!!! ;)


Rompo ancore le scatole!!!! ;)

Quale dissipatore mi consigliate tra i due tipi di cui allego le foto?

Quello con la ventolina è un vecchio dissi per CPU Pentium II (lun. 125mm, larg. 50mm; prof. 20mm), dove andrei a sistemare entrambi i mosfet.

Mentre l'altro è un dissipatore per TO-247, 9.8 degC/W, 35.2 x 22 x 38mm, naturalmente uno per ogni mosfet.





Ciao Elettro ;)

Scusatemi per l'assenza di notizie, ma ho dovuto fermare forzatamente i lavori dell'alimentatore per una decina di giorni... Prossima settimana si riaprono i cantieri ;)



A proposito Elettro, hai avuto la possibilità di fare i calcoli per il trim e resistenza della sezione Fan?

Grazie!!

parsec :
A proposito Elettro, hai avuto la possibilità di fare i calcoli per il trim e resistenza della sezione Fan?

Grazie!!

Mmmm ...una settimana impegnativa e me ne sono dimenticato. ...
Sarà la vecchiaia

Buongiorno e buon anno a tutti!!

Avrei bisogno di un consiglio dagli esperti di trasformatori sul dubbio che vado ad esporre...

Ho un trasformatore toroidale marca BREVE TUFVASSONS da  600VA; 230VAC; 30V; 30V; 10A; 10A.
A quanto sembra, i secondari sono bifilari dato che visibilmente non posso verificare gli avvolgimenti. Comunque collegando questi ultimi in parallelo andrei ad ottenere i 20A per l'alimentatore, ora
il mio dubbio è:
mi conviene eseguire direttamente il collegamento in parallelo dei secondari e quindi passare
al ponte diodi come da progetto (considerando la tipologia di avvolgimento dei secondari del mio trasformatore la differenza di tensione/corrente di questi, in teoria dovrebbe essere irrilevante).
Oppure per tagliare la testa al toro raddrizzo prima i due secondari separatamente (con due ponti diodi) e poi li metto in parallelo e quindi collego alla scheda?

Grazie!!!

Buonasera Parsec, se hai un trasformatore con avvolgimenti bifilari, la tensione che ne deriva dai singoli avvolgimenti è praticamente identica. Puoi quindi semplicemente metterli in parallelo (rispettando le fasi ovviamente) e utilizzare un solo ponte di diodi. In questo modo l'apparato lavorerà in maniera più bilanciata,  rispetto a due ponti di diodi che avranno sicuramente cadute di tensioni diverse, e inoltre avrai meno componenti da dover saldare e gestire.
Quindi vai con un solo ponte, soluzione più veloce e robusta!
[smiley=cool.gif]

Saluti Kekko

Grazie mille Kekko...

Era la conferma che cercavo, infatti ho eseguito il collegamento in parallelo direttamente dei secondari essendo appunto bifilari.
Confermo che il tutto funge alla perfezione, il trasformatore non fa una piega, l'ho tenuto sotto tensione per un paio di ore ed è rimasto freddissimo.... eroga i suoi  30V che dire... meglio di così...

Spero di postare presto altre foto dei lavori in corso...

Ancora Grazie!!!

bifilare nel senso che i fili scorrono doppi l'uno accanto all'altro ? e se si, a che serve?

Franceschino :
bifilare nel senso che i fili scorrono doppi l'uno accanto all'altro ? e se si, a che serve?

Ad avere la stessa l'lunghezza di filo durante l'avvolgimento,cosi facendo ti trovi la stessa simmetria sul trasformatore e la stessa tensione in uscita

Si scorrono paralleli uno accanto all'altro. Serve ad avere due secondari perfettamente uguali e bilanciati ma separati galvanicamente fra loro, inoltre in fase costruttiva è molto più semplice perché i due fili vengono avvolti insieme, come fosse uno, impiegando quindi la metà del tempo.  Con questa stessa tecnica si realizzano i secondari con 0 centrale, ponendo i due fili (dopo l'avvolgimento) in serie fra loro.  ;)

PS: non avevo letto il msg di cavallino, ben detto!

Ciao Kekko è un piacere vedere che sei presente ;)

Io intanto ho prolungato le mie conoscenze nel campo di Programmazione C.

Ho un bel video!!

capito perfettamente ...grazie.

Ciao!!!

Finalmente ho terminato il mio alimentatore!!!!

Prima di dare tensione mi sono riparato dietro un pannello di legno.... paura!!!!
Inserita la spina ho premuto l'interruttore chiudendo per un attimo gli occhi ....
evvaiiii!!! niente botto led On verde acceso..... Ho riposto il pannello  ;) ed ho iniziato a fare dei controlli visivi il tutto sembra essere a posto, nessun componente caldo tutto freddo!!
Ora devo passare ai test, con il multimetro ho solo misurato la tensione in uscita senza carico riscontrando una lettura di 40V, in effetti ruotando i potenziometri la misura resta tale e quale come aveva già riscontrato xardas e poi riferito in post precedente.
Quindi dovrebbe essere normale anche nel mio caso perché ho il secondo mosfet disabilitato come suggerito da Elettro per eseguire i test e non avevo nessun carico!!

Quindi per regolare una certa tensione esempio 12v cosa faccio ruoto il potenziometro "ad occhio" e poi applico il carico??

Ho preparato alcune foto che posterò dopo i test...

parsec :
Ora devo passare ai test, con il multimetro ho solo misurato la tensione in uscita senza carico riscontrando una lettura di 40V, in effetti ruotando i potenziometri la misura resta tale e quale come aveva già riscontrato xardas e poi riferito in post precedente.



Collega un carico di pochi W e con accuratezza ruota il potenziometro in modo da verificare che la tensione abbassa a 1V circa fino al massimo...
Senza un carico applicato, noterai che la tensione resta sempre alta...

Attivandi il secondo mosfet, tutto sarà semplice...Per le tarature occorre fare come Elettro&Ufo hanno progettato...
Complimenti in anticipo
Xardas ;)

Non avere paura che esploda qualcosa...In fondo si sta sperimentando e poi sono prototipi.

Io invece sto andando avnti con il Sine wave inverter con Atmega32 16PU...
Onda sinusoidale pura e perfetta....Codice davvero complesso...Ci sto lavorando da mesi ormai...Il risultato è arrivato...A breve un VIDEO FURIA

Grazie mille xardas,

prima di tutto complimenti per il tuo Sine wave inverter, non vedo l'ora di vedere il tuo video....

Dunque posso procedere tranquillamente con i test, perché mi riconfermi che senza carico non si riesce a regolare la tensione!!

Ma poi una volta testato il tutto e collegato il secondo mosfet, la possibilità di regolare volt e corrente sarà sempre possibile solo sotto carico?

Era troppo bello per essere vero!!!

Anche sotto carico non posso regolare ne la tensione, ne la corrente... giusto per fare un ulteriore test ho collegato in serie tre lampadine da 12 Vcc-55W per cui 36 Vcc-55w, le lampadine si accendono a pieno regime, ho misurato la tensione in uscita e si aggirava intorno hai 36 Vcc, mentre gli amper erano stabili a 4.5 i potenziometri non hanno nessun effetto, oltre questo l'alimentatore non fa una piega!!

Ho controllato tutto il cablaggio della scheda, ricontrollato se eventualmente da qualche parte sul PCB c'era qualche corto, ma sembra tutto ok!!.

Provo a fare dei test con carichi piccoli e vediamo cosa succede, al massimo brucio il carico...

Resto in attesa di lumi..

Grazie!!!

Aggiornamento...

Ora sta funzionando!!!

Non ho assolutamente idea del perché prima faceva le bizze con le regolazioni!!!

Vi tengo comunque aggiornati!!!

ha fatto il rodaggio.. ;)

Franceschino :
ha fatto il rodaggio.. ;)


;)  Si lo sto facendo!!!

Domani vedo di postare le foto che sto scattando durante i test!!!

Se tutto continua ad andare bene stasera abilito il secondo mosfet, poi mi resta da tarare via software lo strumento Amperometro (a seconda del valore della shunt), stampare su foglio adesivo per il pannello frontale e dargli un paio di mani di trasparente, montare i componenti su di questo e chiudere il contenitore..



Buonasera e complimenti a tutti per le vostre bellissime realizzazioni!!
Per Elettro e UFO: sul sito PCBWAY è possibile caricare i file gerber del circuito stampato per poterlo realizzare in modo professionale, in più, è possibile rendere il PCB acquistabile anche da chi desidera realizzare il progetto senza venire in possesso dei file originali.
Per ogni PCB venduto dal costruttore vi cerrà riconosciuta una percentuale di guadagno. Potrete così recuperare fondi per continuare a lavorare ai vostri progetti.

Quando il tempo a disposizione me lo permetterà (prima devo mantenere una promessa che ho fatto ad un certo Xardas) ho intenzione di realizzare uno o due alimentatori e mi piacerebbe tanto realizzarlo con un PCB che sia decente (non sono molto bravo a realizzare PCB).
Ho in mente una piccola variante del circuito ma vorrei capire da voi se è possibile sostituire i potenziometri per la regolazione di tensione e corrente con dei potenziometri digitali.

Saluti
lemax

Ciao a tutti .
Rispondo a parsec sulla richiesta inoltrata via Mp.
Con il jumper limiter chiuso si disattiva la funzione fusibile elettronico che nel tuo caso funziona bene .
La disattivazione avviene portando in conduzione T2 attraversi la resistenza R29 .
Un controllo semplice.
-Rimuovi il ponticello
-fai intervenire il fusibile elettronico collegando un carico e riducendo la corrente fino all'accensione del limiter e fault
-chiudi il ponticello .

Il circuito se funziona spegnerà la spia fault e accenderà il limiter.

Se non lo fa controlla la R29 e se arriva alimentazione al jumper

Ciao lemax .
Certo che si può digitalizzare le selezioni .
Bisogna solo aggiungere un comparatore per la corrente ed uno per la tensione .
Per ogni comparatore dovrà arrivare il feedback e il valore di riferimento generato dai DAC del Micro oppure da un pwm con relativo filtro RC

Buongiorno,

purtroppo durante i test ho riscontrato dei grossi problemi sulla funzione limitatore con e senza protezione corto circuito.

In pratica quando entra in azione il limiter si accende il led giallo la tensione continua a scendere e dopo qualche secondo l'alimentatore va in fault (si accende il led rosso) e smette di erogare.. (il led verde ON comunque resta acceso...)
alzo il limiter faccio il reset è l'alimentatore riprende ad erogare... tutto questo senza protezione corto circuito (ponticello aperto)...
Se inserisco la protezione avviene la stessa cosa abbasso il limiter e va in fault (smette di erogare) ma non ho nessuna segnalazione led rosso, escludendo la protezione mi ritrovo il led rosso acceso....
Provando un corto l'alimentatore va in fault senza nessuna segnalazione (led rosso spento) tolgo la protezione il led rosso si accende, ma il reset non funziona.. devo spegnere tutto attendere qualche minuto riaccendere e automaticamente si resetta..

Non riesco a venirne fuori comunque questa mattina ho riletto tutto il post è ho notato la noto di Elettro sulla R11 che deve essere da 470 ohm. Ho controllato il mio pcb è mi ritrovo una resistenza da 4.7 k che in pratica è il valore sulla lista componenti della ultima revisione. Intanto provo a sostituire la R11 con quella da 470 ohm e vediamo cosa viene fuori.

Grazie!!!

Niente da fare, sostituendo la resistenza con quella da 470 ohm la situazione resta invariata....

A vista sembra che nulla si sia bruciato..... Bohhhh!!!

Grazie Elettro e scusa se ho inviato un altro messaggio sul post... non avevo visto la tua risposta  .

Ok eseguo i controlli che mi hai indicato e ti aggiorno...

Grazie  mille ancora...

Eccomi Elettro,
ho eseguito il controllo che mi hai suggerito:

1) rimosso il ponticello.
2) collegato un carico, abbassato il limiter riducendo la corrente fino a far accendere il
    led limiter (giallo) e quindi il led fault (il led limiter si spegne quando si accende il led fault).
    Fino a questo punto mi sembra tutto ok giusto?
3) Chiuso il ponticello il led fault si spegne, il led limiter  rimane spento

Ho controllato la R29 da 22K ed è a posto.

Sul jumper se aperto arriva alimentazione, al contrario quando è chiuso la tensione è zero.

Con il controllo e questa sequenza il circuito non si resetta più (in pratica quando disattivo la protezione), devo spegnere e riaccendere l'alimentatore dopo di chè il reset funziona..

[smiley=undecided.gif]

Mi correggo il problema del reset (non si esegue)  lo riscontro anche con la protezione dopo due o tre volte che abbasso il limiter e faccio intervenire il fault non si resetta più. Devo scollegare il carico spegnere l'Ali attendere un po riaccenderlo ricollegare il carico si riaccende di nuovo il led fault, reset da pulsante e ritorna operativo...

Non ci posso credere!!! Eppure ho realizzato il tutto prestando molta attenzione credevo sarebbe filato tutto liscio questa volta...

A questo punto credo ci sia qualche componente che ha dei problemi...

ElettroshockNow :
Ciao lemax .
Certo che si può digitalizzare le selezioni .
Bisogna solo aggiungere un comparatore per la corrente ed uno per la tensione .
Per ogni comparatore dovrà arrivare il feedback e il valore di riferimento generato dai DAC del Micro oppure da un pwm con relativo filtro RC


Ciao, io pensavo di lasciare il circuito così com'è. Pensavo solo di sostituire i potenziometri tradizionali con dei potenziometri digitali tipo MCP41010 o qualcosa di simile.
Da quel che ho percepito dal datasheet però credo che questi integrati, anche sula lato "potenziometro" non accettino tensioni maggiori di 5V, sbaglio? avresti altre soluzioni?

La mia idea sarebbe quella di dotare di display ITEAD 3,5" l'alimentatore in modo da inserire funzioni tipo contatore di energia, log di tensione, corrente e potenza, collegabile ad un PC con una seriale e qualche altra diavoleria se vi viene in mente.

Mi confermi che sulla base di T2 sono sempre presenti 0.6V con il jumper "PROTECTION" inserito ?

Mi confermi anche che non disconnetti il carico durante questi test ?



È si lemax ....i potenziometri digitali non sono adatti per il feedback tensione dove un capo è connesso all'uscita .
La soluzione sarebbe un bel comparatore ....oppure vediamo se giocando con qualche rete resistiva riusciamo ad usare i digitali

Grazie per la risposta. Credo che per la regolazione di corrente io possa sostituire il potenziometro da 11K con uno digitale da 10K. non so come cambi il range della protezione di corrente, forse erogherà qualche ampere in - e per questo credo che si debba ricalcolare il partitore resistivo che fa capo al potenziometro.
Attualmente, secondo i miei calcoli, la tensione in uscita dal potenziometro varia da 5,14V a 0,43V. con l'applicazione di un potenziometro 10k il range sarebbe tra 4,89V e 0,44V. Valori troppo diversi.

Per il feedback della tensione ci devo ancora pensare.

Domanda:
guardando lo schema cedo che la tensione in uscita dal 555 (pin 3) porta il nome di V+ (credo sia così in quanto il tutto nome è poco leggibile), secondo le regole del CAD che avete usato il filo con il nome V+ si collega a tutti gli altri fili con lo stesso nome, quindi anche all'uscita del 7812 e di tutti gli altri fili che si chiamano V+.
C'è qualcosa che non mi convince, mi puoi dire se è giusto così o se ho preso un abbaglio?

Grazie

Altra osservazione,
il feedback di tensione no sarebbe meglio prenderlo dopo l'induttanza di filtro e dopo il diodo di protezione consigliato da UFO, magari direttamente sul morsetto positivo di uscita?
In questo modo si compenserebbero le cadute di tensione del diodo e della induttanza.

Scusatemi, la mia mente è in fermento e se non scrivo rischio di dimenticare qualcosa per strada:

Opzione alternativa ai potenziomentri digitali:

Sull'ingresso in corrente sostituire R19-35-25-39 con una uscita PWM di arduino (basta un PWM 8 bit)

L'ingresso feedback della tensione farlo passare in un fet controllato da un PWM 10 bit e regolare così la tensione in uscita.

Può andare?

Quali sono le tensioni che avete calcolato sui comparatori per la regolazione della corrente? E' corretto tra 0,44 e 4,89V?





ElettroshockNow :
Mi confermi che sulla base di T2 sono sempre presenti 0.6V con il jumper "PROTECTION" inserito ?

Mi confermi anche che non disconnetti il carico durante questi test ?





Ciao Elettro,
si... ti confermo che sulla base del T2 con il jumper  "PROTECTION" inserito
leggo sempre 0.66V, senza disconnettere il carico.

grazie!!

lemax74 :
Altra osservazione,
il feedback di tensione no sarebbe meglio prenderlo dopo l'induttanza di filtro e dopo il diodo di protezione consigliato da UFO, magari direttamente sul morsetto positivo di uscita?
In questo modo si compenserebbero le cadute di tensione del diodo e della induttanza.

Impazzisce il feedback .
Il controllo deve essere effettuato dopo l'induttore del Buck converter proprio perché tutto il circuito si basa su di esso.
Cmq ...a suo tempo proprio per la tua stessa domanda ,ho voluto provare ...confermando la teoria

Lemax ...Per il V+ ....
Penso che il tuo abbaglio dipenda dall'illegibile uscita dell'Ne555.
È V-  .
In pratica l'ne555 genera la tensione negativa per l'amplificazione dello shunt .


Per la questione feedback secondo me è più facile usare un comparatore.
Il comparatore deve lavorare sulla linea del feedback opportunamente ridotte per avere un valore uguale ad un valore analogico 0-5V .
Successivamente sul secondo ingresso del comparatore inviare un segnale di controllo ...generato con un pwm e filtro oppure un bel potenziometro digitale .
Il circuito inseguira tale valore e in proporzione lo restituirà in uscita.

X parsec  .....perfetto devono esserci 0.6V.
Sto cercando di capire .
Hai per caso introdotto qualche modifica ?

No Elettro nessuna modifica per il momento!!!

Intanto continuo a fare controlli per vedere se trovo la magagna..

Nel pomeriggio provo a sostituire il NE5532, non si sa mai!!

Resto in attesa di tue notizie!!!  ;)



Per me lo stadio limiter funziona perfettamente .
Il problema è sul driver o LM .

Misura quando non ti eroga più la tensione :
-tra Pin 1 e ground del driver  (circa 4V)
-tra Pin 6 e 7 sempre del driver (circa 12V)
-tra Pin 6 e gnd (circa 0V)
-Pin 7 e gnd (circa 12V)
-Pin 8 e gnd (circa 12V)
-Pin 2 e gnd (circa 4V)

Il difetto sempre che sia il boostrap !!!

Ok Elettro, faccio le misure sul IR2184....

Appena fatto le posto...

Io sospetto che il problema sia sul 2576, anche perché l'alimentatore mi va in protezione
o meglio in fault se alimento un carico per un certo tempo... Ho eseguito un altro test
con due lampade da 12V messe in serie, se alzo la tensione intorno ai 22V va in fault.

Il mio driver era questo ormai è defunto

https://www.tme.eu/it/details/ir2184pbf/driver-mosfetigbt/infineon-irf/

Purtroppo maldestramente mi è scappato un puntale ed ho fatto un corto tra i Pin del driver   risultato tensione alle stelle e led limiter acceso....


Comunque le misure che sono riuscito a fare sono:

-tra Pin 1 (IN) e 3 (ground) = circa 3,3V
-tra Pin 6 (Vs) e 7 (HO) = circa 0V
-tra Pin 7 (HO) e 3 (gnd) = 0V
-tra Pin 8 (Vb) e 3 = 0V

poi il botto!!  [smiley=2vrolijk_08.gif]

Adesso devo ordinare altri driver ne avevo solo uno, per cui dobbiamo attendere che mi arrivino..

Ti avviso quando ho i driver disponibili..


Buongiorno,

volevo chiedere che tipo di LM2576 avete usato?

Sono in procinto di ordinare i componenti, e dato che di LM2576 ne esistono di moltissimi tipi con diverse tensioni di ingresso e uscita, non vorrei sbagliare
componente...

Grazie!!!

Ciao parsec,
C'è qualcosa che non va sul driver .
Come vedi il segnale proveniente dal LM sul piedino 1 è presente ,di conseguenza dovresti avere (dipendente dal Pin 2 ) tra il 6 e 7 circa 12V ....

I 12V vengono prelevati internente dal Pin 8 ...che dovrebbe avere sempre 12V rispetto a massa ...tu hai 0 !!

Ricontrolla il diodo e i 12V del Pin 8

Ciao Elettro,

infatti prima che bruciassi il driver sono riuscito a fare quelle letture che in effetti non andavano bene per cui il problema come dici, è sul driver...
Sono in attesa dei componenti ordinati su Mouser che mi arrivano in ritardo (martedì prossimo) in quanto hanno avuto condizioni meteo avverse a Memphis.

Per quanto riguarda il diodo intendi il D2?

Per i test dobbiamo attendere settimana prossima quando riceverò i componenti.

Grazie mille ancora e ci sentiamo quanto prima.

Si ,mi riferisco a D2.
Come vedi dallo schema ,il catodo preleva i 12V ,quindi sul Pin 8 deve essere sempre presente l'alimentazione.

L'inspiegabile è perché funzionava

Si infatti!!
Ok controllero' anche il diodo, spero che i componenti arrivino martedì come indicato dal trading..

Grazie Elettro.

Buonasera e rieccomi!!!

Non so se la sfortuna mi perseguita in questo periodo o cosa!!

Eppure di di circuiti elettronici nei miei 51 anni di vita ne ho realizzati!!

Finalmente ieri con ulteriore ritardo sono arrivati a casa i componenti quindi stasera,
ho sostituito il driver e volevo iniziare i test..... Ma quali test!!!!!

Accendo l'alimentatore e il secondo mosfet diventa un bengala... le scintille si sono spigionate dal pin source.. spengo tutto...
Quindi scollego la resistenza per tagliare fuori il mosfet e testare con il mosfet principale,
riaccendo di nuovo l'alimentatore, ed il voltmetro indica 39V... collego un carico
con il risultato di avere sempre la tensione al massimo senza poterla regolare, ruotando il potenziometro questo non sortisce nessun effetto.. La corrente dallo strumento è ok,
abbasso il limiter il led giallo si accende e cosi resta in quanto non va in fault, la tensione resta sempre al massimo...

Ho ricontrollato di nuovo l'assemblaggio ed eventuali corti, ma non riscontro nulla..

Ho controllato anche il diodo D2 è a posto..

Siccome non va più in fault non ho fatto i controlli sui piedini del driver...
Se continua così lo ripongo in cassetto e lo uso come pezzo per ricambi..




Scusa parsec, ma se non riesci a variare la tensione in uscita non è che per caso hai un LM2576 a tensione fissa e non variabile?

Oppure, seconda ipotesi, quando è andato in corto Q2 si è guastato anche Q1, sostituiscili entrambi.

Ciao

Ciao lemax74,
infatti ho chiesto che tipo di LM devo usare, ma non ho ricevuto risposta, però prima di mandare all'altro mondo il driver la tensione la regolavo benissimo. Ho il sospetto invece che l'LM che ho montato abbia una tensione di uscita a 5V.
Io ho due tipi di LM più tardi posto il tipo.
Si è bruciato solo il Q2...
Comunque li sostituisco entrambi per sicurezza.

Grazie per i consigli.

I tipi di LM2576 di cui dispongo sono:

1) LM2576T-12WT DC/DC:
   Tensione d'ingresso       4...40V
   Tensione d'uscita      12V
   Corrente d'uscita      3A
   Frequenza              52kHz

2) LM2576T-ADJG DC/DC:
    Tensione di lavoro      4.75...40V
    Tensione d'uscita      1.3...37V
    Corrente d'uscita      3A
    Numero canali      1


Sicuramente LM2576T-ADJG o sbaglio?












LM2576-DTE-12WT.zip

LM2576T-ON-DTE-ADJG.zip

Ti confermo che deve essere la versione ADJ..... altrimenti hai problemi di feedback con la regolazione della tensione.

Ok grazie Absolute,
infatti ho montato quello, ma ho avuto i problemi che ho descritto tempo fa con il limiter
e la protezione corto circuito (prima di bruciare il driver).

Comunque sostituisco con uno nuovo anche questo...

In pratica un componente alla volta li sto sostituendo tutti...

Dopo le sostituzioni se ho ancora gli stessi problemi non posso perderci più tempo e lascio stare tutto.

Grazie!

Capisco il tuo scoraggiamento..... però il il circuito funziona.
Per arrivare da qui............ a qui.....
Ne ho bruciato di driver, sensori, processori, resistenze, LM2596, X7015 e poi ho perso il conto nelle settimane e settimane necessarie allo sviluppo. purtroppo fa parte dello sviluppo. difficile che vada bene alla prima, ma non bisogna scoraggiarsi..se ci sono riusciti gli altri, perché noi no??! E un passo alla volta si arriva al traguardo!  ;)



Complimenti...
ma non è l'alimentatore in oggetto in questo post?

Io non mi scoraggio figurati!! E' solo che dietro questo alimentatore tra varie vicissitudini
ci sto perdendo molto tempo, purtroppo ho tante altre cose da fare!!!

Alcune foto in WIP, prima di mettere maldestramente fuori uso il driver...

Ma anche tu stai realizzando l'alimentatore?







parsec, guai a te se molli!! non dovevi postare le foto

parsec controlla anche l'isolamento di Q1 e Q2 rispetto all'aletta di raffreddamento.

Lo è solo in parte.... è cioè nello stadio di potenza. infatti nel circuito ci sono 2 stadi di potenza parallelati per raddoppiare la potenza. L'idea è di quadruplicare. Per ora ci fermiamo a 2 per verificarne la fattibilità. Ogni stadio è pilotato direttamente dal micro. I test eseguiti al momento 11 A per ramo a 27V mi hanno consentito di arrivare a 22A totali per circa 600W. qui mi sono dovuto fermare per carico insufficiente. Prima devo realizzare un altro carico. Comunque tornando a noi, come vedi dalla breakboard, lì il circuito è montato e con LM2576ADJ. tolta tutta la parte di controllo e feedback lo si regola semplicemente con un trimmer e funziona perfettamente. quindi DEVE andare. sul tuo cablaggio ho perplessità solo sul fatto di aver portato fuori dal circuito i MOS con dei fili. non dimenticare che lavorano a 50KHz.
Per il resto le mascherine in stile N.E. sono semplicemente fantastiche.

Grazie per l'apprezzamento lemax74.
Cercherò di ritagliare più tempo possibile da dedicare
l'alimentatore.
Mi dispiace di non aver scattato delle foto con gli strumenti accesi, le farò se risolvo i problemi e lo metto in funzione.

Cosa intendi con isolamento di Q1 e Q2 rispetto alla
aletta di raffreddamento?
Durante i test i mosfet non li avevo sull'aletta e non si riscaldavano per nulla.

Bellissima idea e realizzazione Absolute...

I mos gli ho dovuti portare fuori dal pcb soprattutto perché avevo quel dissipatore che vedi nelle foto.
Comunque la sezione dei cavi é da 4mm, sono con guaina al silicone del tipo per impianti stereo car, per cui
suppongo reggano  bene.

Non è per la portata in corrente dei cavi il problema, ma possibili disturbi dati dalla frequenza operativa. anche se non è altissima e quindi non troppo critica. tuttavia nelle prove a vuoto o con carico minimo, io proverei con i MOS collegati al circuito.

Absolute :
Non è per la portata in corrente dei cavi il problema, ma possibili disturbi dati dalla frequenza operativa. anche se non è altissima e quindi non troppo critica. tuttavia nelle prove a vuoto o con carico minimo, io proverei con i MOS collegati al circuito.


Ok! Provo a fare i test con i mosfet saldati al pc..

Faccio un aggiornamento.
Ieri si sono bruciati entrambi i Mos ecco il motivo perché la tensione era sempre
al massimo, quindi ho saldato un nuovo IRFP4310 ho acceso l'alimentatore,
collegato un carico, ed ecco che mi ritrovo in questa situazione:

1) tensione circa 2,5V e naturalmente corrente a 0
2) alimentatore in fault (led rosso acceso)
3) reset non funziona
4) perennemente in fault
6) dopo qualche minuto lasciando l'alimentatore acceso e sempre con carico collegato,
    si accende anche il led del limiter (led Giallo) assieme a quello rosso di fault..
7) qualunque cosa faccia, ruotare i potenziometri, reset e chi più ne a più ne metta
    la situazione resta invariata..

Voglio far notare che ho sostituito:

IR2184
LM2576
NE555
NE5532

Manca all'appello solo il 7812, oltre che le resistenze, diodi e condensatori....

Sono veramente alla frutta.. >





Per Elettro,

alimentatore in fault:

-tra Pin 1 e ground del driver = 1.3V
-tra Pin 6 e 7 sempre del driver = 0V
-tra Pin 6 e gnd = 0V
-Pin 7 e gnd = 0V
-Pin 8 e gnd = 3V
-Pin 2 e gnd = circa 0V

Controlla i 4148... soprattutto quello sul 2184... all'inizio dei test ne ho fatto saltare diversi, al punto che lo avevo sostituito temporaneamente con 1n5822... il 4148 ha solo 75mA, e nn ci vuole molto a seccarlo. Un altro consiglio per evitare di seccare  i MOS è  di mettere sul + di alimentazione una lampada auto.. Ti farà  da fusibile in caso di carico da corto. Proteggendo così  i mos

Si Absolute,
Il 4148 del driver lo avevo controllato ed era a posto,
comunque per scrupolo ho cambiato anche quello, ma non è neanche questo diodo che crea i problemi...
Domani controllo anche gli altri...
A quale alimentazione ti riferisci?
Grazie ancora per il tuo aiuto.

Quella che alimenta il circuito di Potenza dal ponte diodi. E' un vecchio sistema..Mettendo la lampada in serie , in caso di corto fa da fusibile. Cosi salvi i mos.

Ciao Absolute,
Ok adesso è chiaro...

Comunque io non riesco a venirne fuori controllo e ricontrollo, ma non trovo il problema... >

Ci dedico un altro po di tempo e se non risolvo purtroppo
devo mettere da parte questo progetto...

Non ho più idee...anche con lo schema del circuito senza un aiuto da parte dei progettisti che hanno concettualmente messo insieme il circuito, non so più cosa andare a verificare...il problema potrebbe essere da qualsiasi parte, ho verificato più volte i pezzi principali e sostituito quasi la metà dei componenti...


Buonasera a tutti gli utenti...

Io intanto vi lascio una buona serata con questo PCB!!

Da domani iniziano i test veri e propri. Potenza calcolata sui 1500VA come inizio; la scheda è in grado di gestire anche 3500W con ben 24VDC. A 48Vdc si raddoppia ma per ora è un rischio che non voglio correre...

;)
xardas


Bellissimo xardas.

Ciao parsec, credo che a questo punto ti convenga anche verificare che non ci siano difetti sul pcb o sulle saldature dei componenti.

Complimenti xardas ...
Ho controllato anche il pcb con una lente 20x lemax74 , ed anche in questo mi sembra di non aver riscontrato corti o interruzzioni.
Bohhh!!!!

Grazie ragazzi

parsec non mollare per favore! Tieni duro e segui il consiglio di lemax che credo a questo punto sia doveroso fare ;)

Buongiorno a tutti,

dunque ho ricontrollato per l'ennesima volta il PCB niente..., io  non riscontro alcun problema.

Una domanda... Il valore delle due resistenze shunt (26-27) sul Pcb, mi confermate
0.10 Ohm?




Sullo schematico riportano 10m... se fosse 0,1ohm per resistenza lo shunt sarebbe da 0,05ohm... il che a 20A indurrebbe una caduta di tensione di 1V e dovrebbe dissipare 20W...credo che siano da 10milliohm.. ovvero 0,01Ohm. in questo modo tutto viene diviso per 10 a 20A e assume valori più normali. credo che da qualche parte nel 3D in realtà Elettro lo dica, ma dovrei rileggerlo tutto e non ne ho il tempo. Comunque io al momento cercherei di isolare il problema procedendo almeno a blocchi. cerchiamo almeno di circoscrivere dove sta il problema. ti posto lo schema ridotto alla sola sezione potenza e controllo pilotaggio driver e LM2576. escludendo tutta la parte di limitazione almeno potrai verificare se una parte del circuito funziona. da qualcosa bisogna iniziare, altrimenti non ne verrai mai fuori. se escludi la parte di limitazione ( semplicemente non monti gli integrati 555 e 5532, liberi il pin 2 del 2184 lasciandolo fuori dallo zoccolo (piegalo a 45° verso fuori che non faccia contatto), Alimenti TUTTO il circuito a 12V, incluso i finali (usando la lampada di protezione in serie), dovresti poter vedere se la sezione generatore, driver e potenza funziona. dovresti poter regolare la tensione in uscita da 2 a circa 9-10V utilizzando i trimmer di controllo. almeno in questo modo cominci a isolare il problema.


Absolute hai ragione.
Sullo schema dell'alimentatore c'è scritto che lo shunt produce una cdt di 100mV @ 20A.
Lo shunt è formato quinti da 2 resistenze di 10 mOhm in parallelo.

parsec, se hai usato 2 resistenze da 0,1 ohm hai sbagliato.

Ok ragazzi!!
Ha ragione Absolute, inizio a fare le verifiche come hai suggerito!!!

Dallo schema vedo che devo verificare con entrambe i Mosfet collegati, oppure testo
con il solo principale prima?

Scusate per le resistenze ho sbagliato a digitare il valore..
Sono queste quelle che ho usato:

LINK

Grazie mille!!!
Vi aggiorno non appena eseguo le verifiche!!!

Lascia pure attaccati entrambi i mos.... se va, va lo stesso. Ti premetto che ho già verificato su breakboard dove avevo il circuito montato, e deve andare. Tu hai l'oscilloscopio per vedere che butta fuori il 2576 e il 2184? Sarebbe di grande aiuto.

Ok perfetto Absolute grazie...

Purtroppo un mesetto fa, ho acquistato un paio di banchi per elettronica e negli spostamenti accidentalmente il mio Rigol DS1072Z è caduto per terra, ed è andato in frantumi.
Sono in attesa che Batronix metta qualcosa di discreto in offerta!!

Per questo avevo scritto alcuni post fa che in questo periodo la sfortuna mi perseguita!!!

A proposito le resistenze di shunt vanno bene??

il link non funziona e non riesco a vedere... se TME le segnala da 0,01ohm allora vanno bene. altrimenti no. ma questo non dovrebbe crearti problemi al momento, ma solo all'applicazione di un carico.

Ho sistemato il link,

comunque TME le indica come resistenze da 10mΩ.

grazie Absolut...

come procede parsec?


Ciao lemax74,
in questi giorni sono molto impegnato per cui non ho tempo per fare i test, spero di rimetterci le mani settimana prossima.
Certo non  mancherò di aggiornarvi e chiedere aiuto.

Grazie per l'interessamento..

Ci sentiamo prima possibile.

Buongiorno,

oggi eseguo il test come mi hai suggerito Absolut. Non mi è chiara una cosa devo alimentare il circuito solo con i 12V escludendo la tensione raddrizzata dal trasformatore?



Esattamente. Usa per tutto solo la 12V. Se regola, lo fa anche con la 12V. Però in questo modo hai poca tensione e e poca corrente. Quindi difficile bruciare qualcosa. ;)
Se poi funziona, allora con le dovute cautele potrai provare con i 42V la parte mos.

Ok perfetto Absolut...
Non appena eseguo i test ti aggiorno..

Grazie!!!

Buongiorno,

ho eseguito i test come mi hai suggerito Absolut togliendo il NE5532, NE555 e il pin numero 2 del driver alimentando la scheda solo con i 12V (senza la tensione del trasformatore) risultato:

circa 0V fissi in uscita senza riuscire a regolare nulla, in più mi ritrovo il led fault (rosso) acceso insieme al verde...

Resto in attesa di suggerimenti...

Grazie!!!





parsec :
Buongiorno,

ho eseguito i test come mi hai suggerito Absolut togliendo il NE5532, NE555 e il pin numero 2 del driver alimentando la scheda solo con i 12V (senza la tensione del trasformatore) risultato:

circa 0V fissi in uscita senza riuscire a regolare nulla, in più mi ritrovo il led fault (rosso) acceso insieme al verde...

Resto in attesa di suggerimenti...

Grazie!!!





Parsec, se togli tensione allo stadio di potenza è ovvio che non avrai tensione in uscita. Credo che Absolute pensasse di alimentare con i 12V anche l'ingresso dello stadio di potenza.

Se hai in uscita una tensione variabile 1-10V circa allora lo stadio di potenza funziona e puoi passare al passo successivo alimentando con i 12V il circuito e con i 42V lo stadio di potenza. tutto sempre senza NE5532 ed NE555

Fai questa prova, deve funzionare!

Ciao

Ricapitolando,

devo alimentare lo stadio di potenza e la scheda con 12V?

Se in uscita ottengo una tensione regolabile  da 1 a 10V circa, allora posso alimentare lo stadio di potenza con la tensione raddrizzata dal trasformatore (che a me raggiunge i 40V), giusto?

parsec :
Ricapitolando,

devo alimentare lo stadio di potenza e la scheda con 12V?

Se in uscita ottengo una tensione regolabile  da 1 a 10V circa, allora posso alimentare lo stadio di potenza con la tensione raddrizzata dal trasformatore (che a me raggiunge i 40V), giusto?

Giusto

Aggiornamenti test:

alimentato lo stadio di potenza e la scheda con 12V
NE5532 ed NE555 non presenti sul circuito
disconnesso pin del 2184

risultato:

Tensione di uscita minima 1.2V circa, max 1.6V...

Ho eseguito un ulteriore prova, collegando un carico si accende il led rosso fault e si
spegne se lo scollego.

Quindi senza i 42 volt ci sono già grossi problemi... il bello è, prima che il mosfet si bruciasse lo stadio di potenza bene o male funzionava, avevo problemi sul limiter e sulla protezione corto circuito... >




Ok parsec, il circuito di potenza in qualche modo funziona.
Non riesco a spiegarmi perchè non regoli fino a 9-10V forse c'è qualche valore sbagliato nel partitore di feedback?




Ok lemax74,

cosa dovrei verificare di preciso?

Grazie!!

Faccio un controllo dei valori delle resistenze del circuito di potenza...

Scordati i led. In questo momento NON potranno funzionare mancando gli integrati di quella parte di circuito. Concentrati SOLO sullo stadio Potenza pilotaggio e feedback. Se nn è  saltato nulla tra mos, driver e pilota LM 2576 deve andare. Lo schema che ti postato è  stato provato su breakboard. Ovviamente se nn funziona, dovrai verificare nel dettaglio TUTTE le componenti di SOLA questa parte di circuito. È  il concetto di cominciare a isolare il problema. Deve regolare da 1÷2V fino a circa 8÷10V.
P.S.
Non stai regolando col trimmer fine vero?  Devi usare quello da 50k.l'altro al momento  puoi anche toglierlo.

parsec controlla anche i componenti di contorno al driver 2184, in particolare D2 D6 e C9.
forse c'è qualcosa che non funziona sulla commutazione dei mosfet?

Ok grazie ragazzi....
Ho usato solo  il potenziometri del forse proprio quello da 50k... per il discorso led ho scritto di loro proprio perché mi sembrava strano si accendesse quello del fault.
Procedo con tutti i controlli e vi aggiorno.

Grazie ancora per l'aiuto. ;)

Altri aggiornamenti!!!

Ho controllato le resistenze della sezione potenza (compreso i valori), sono a posto.
Ho controllato il C9, il D2 e sono a posto, il D6 se smonto il componente dal pcb
è funzionante, se lo testo sul pcb risulta rotto, comunque l'ho sostituito per sicurezza..

Adesso volete sapere i risultati giusto???

Non è cambiato esattamente nulla, in uscita rilevo sempre la stessa tensione cioè
da 1.2V circa a 1.6V circa...

Per Absolut, sono d'accordo con te che i led non dovrebbero funzionare, o meglio il led verde comunque si, dato che alimento il circuito. Quello che non capisco è il led rosso del fault, adesso se porto al minimo il potenziometro del coarse mi si accende.

Guardando lo schema del progetto questo led non dovrebbe funzionare senza i due NE e con il pin due del 2184 sollevato..

I BC337 sono gli unici componenti che non ho controllato.

Lascia perdere il funzionamento dei led...non è prioritario al momento. anche i BC337 in questa fase risultano sganciati da ciò che stiamo provando. come schema di riferimento per il funzionamento attuale fai riferimento a quello che ho postato. al momento è la sola parte del circuito che interessa far andare. al resto penseremo poi.
cosa significa il D6 rotto sul circuito? non puoi usare la funzione prova-diodi quando il diodo è posto sul circuito... Il D6 (1N4148) anche sul circuito non deve risultare in corto, ma segnare col tester 200 e rotti Ohm in entrambi i versi, che sono poi la resistenza cui è posto in parallelo. il pin 2 del 2184 è il pin che stoppa il pwm,(l'intervento di protezione mette a 0 questo piedino e ferma tutto) dal momento che è alto per conto suo, togliendolo fisicamente dallo zoccolo, non rischi che il driver risulti bloccato. a questo punto però bisognerebbe verificare se l'LM2576ADJ butta fuori il pwm... ecco perché servirebbe l'oscilloscopio. essendo bassa la tensione di  feedback sul LM, questi dovrebbe sparare il pwm al massimo per cercare di alzare la tensione di uscita pilotando il 2184. ma senza oscilloscopio e difficile da verificare. i mos sono a posto? li hai verificati? sistema semplice... LINK

In mancanza di un oscilloscopio forse potrebbe misurare con il tester la tensione in uscita all'LM2576. probabilmente riesce a vedere la tensione che varia al variare del duty cycle, è solo una mia supposizione, ma potrebbe funzionare e capire se il regolatore lavora oppure no.
Se il regolatore funziona allora il problema è sul feedback o sulla commutazione dei mosfet. Come ha già scritto Absolute sarebbe meglio saldare i mosfet sul PCB


Ok Absolut il D6 misura in entrambi i versi circa 218 Ohm (montato sul Pcb).

Per quanto riguarda i Mosfet quel metodo sul video che mi hai linkato, non funziona per tutti... Quello che posso dirti di sicuro, è che non sono in corto (smontati e controllati)...

Purtroppo come già scritto in questo momento sono sprovvisto di oscilloscopio

Posso provare a misurare la tensione di uscita del LM2576 come suggerito da lemax74,
però considerate che ho sostituito per scrupolo il regolatore per cui dubito che il problema risieda su questo.

D'accordo saldo i mosfet sul Pcb. ;)

Grazie, grazie!!!



Eccomi di nuovo,

ho misurato la tensione in uscita del LM2576 (pin 2-3), ottengo una tensione regolabile che va da 0V a 15V..

allora... i mos si provano anche quelli.... solo non fanno il corto secco. provali così:
in modalità prova diodi o continuità + del tester sul gate, - sul source e carichi il mos. + sul Drain - sul source devi vedere circa 80. inverti, - sul drain  e + sul source circa 56.
chiudi il mos. - sul gate e + sul source. porta i puntali + sul drain - sul source risulta aperto. inverti, - sul drain e + sul source circa 530 (che i poi il diodo interno). così sei certo che i mos sono a posto.
veniamo alla tensione sul pin 2 del LM. che regoli va bene si e no. nel senso che va bene significa che l'LM è vivo, però la regolazione che ottieni è a scatto, questo perché mancando tensione in uscita, all'ingresso del partitore ci sono si e no 2V non regolati dai mos/driver. questo fa si che è vero che regoli, ma di colpo cioè passi in poco trimmer da 0,2 a 15V. non è affatto lineare.  questo è perché l'uscita non si alza.se funzionasse, la tensione in ingresso partitore, dovrebbe andare da 2V a circa 10V, e l'uscita del partitore da 0,2 a circa 4-5V. controlla che la tensione che vedi in uscita dal LM arrivi attraverso il partitore al pin 1 del 2184....si sa mai ci sia un pista interrotta. se fin li ci arriva, allora bisogna verificare dal driver in poi.
Verifiche fatte mezzora fa sulla breackbord.

Dunque,

ho testato i mosfet funzionano:
io leggo 0.073, 0.042 e 0.497 sia su quelli che ho momtato che su mosfet nuovi di pacca!!

Per quanto riguarda il test sul pin 1 del 2184 leggo 0.5V circa, mentre sul pin 2 di uscita del LM leggo 15V circa.

Ho controllato anche le piste del pcb non riscontro interruzioni...

Bohhhh!!! C'è da andar fuori di testa!!!!

Calma e sangue freddo. É  normale che sul pin 1 del 2184 il segnale sia più  basso che al 2 del LM... c'è  un partitore che riduce a 1/3 la tensione che va al 2184... guarda lo schema. Però  é  troppo basso, così  nn pilota il 2184. Togli momentaneamente il 2184 e ricontrolla la tensione. Dovrebbe stare a 4-5V. Controlla anche il partitore in questione, se è  per qualche motivo sbagliato  siamo sempre li. Niente pilotaggio. Altrimenti è  il 2184 che tira giù il segnale perché  é  Ko.

Absolute :
Calma e sangue freddo. É  normale che sul pin 1 del 2184 il segnale sia più  basso che al 2 del LM... c'è  un partitore che riduce a 1/3 la tensione che va al 2184... guarda lo schema. Però  é  troppo basso, così  nn pilota il 2184. Togli momentaneamente il 2184 e ricontrolla la tensione. Dovrebbe stare a 4-5V. Controlla anche il partitore in questione, se è  per qualche motivo sbagliato  siamo sempre li. Niente pilotaggio. Altrimenti è  il 2184 che tira giù il segnale perché  é  Ko.


Scusami per il ritardo, ma ho avuto degli impegni e non ho potuto fare prima il test in oggetto...
Finalmente una "buona notizia" ho tolto il 2184 ho misurato la tensione che arriva al pin 1 leggendo 5V.

parsec hai a disposizione un secondo 2184 per verificare se il primo è ko?

Ciao lemax74,

si nel pomeriggio faccio questa verifica e vi aggiorno...

Ho montato un nuovo 2184 e sul pin 1 di quest'ultimo leggo 4,8V.
La tensione in uscita adesso blinka continuamente dai 8,5V circa ai 9,2V circa..



In realtà  dovrebbe essere stabile...riesci cmq a regolarla anche a  valori piu bassi col trimmer da 50k? Parallelamente  controlla se sul pin 4 del LM adesso hai qualche volt di feedback. Dovrebbe esserci adesso visto che hai tensione in uscita. Diversamente controlla il partitore del feedback, cioè  il trimmer che regola la tensione.fai riferimento  allo schema per seguire il ritorno di tensione di feedback al LM....

Ciao Absolute,
ho già provato a regolare la tensione con il potenziometro
del coarse (50k), non ho variazione...
Il resto che hai suggerito lo controllo domani e ti faccio
sapere.

Grazie!!!

Parsec ti consiglio di fare la prova ricreando il circuito su piastra sperimentale. C'è sicuramente un errore nel circuito che hai costruito, PCB, valori di componenti o altro.
Sul piedino di feedback dell'LM dovresti avere una tensione stabile di 1,23V circa. Ti risulta?

Confermo quanto detto da lemax74.. se la tensione di ritorno non c'è o nn la regoli vuol dire che un problema di interruzione o di valori. Se l' ingresso di feedback del LM resta basso lui spara il pwm in uscita sempre al massimo.i 5V che hai misurato.

Buongiorno cari amici,

provo a fare un riepilogo:

trim 50K a 0 leggo sul pin 2 del LM 0V circa, ruotando il trim più o meno da metà corsa
in poi sullo stesso pin leggo 15V e rotti...

sul pin 1 del driver (con e senza 2184 a bordo) con il trim a 0 leggo 0V, con il trim
più o meno da metà corsa in poi sullo stesso pin leggo 4,8V circa.

La tensione ballerina, 8,5-9,2V la leggo all'uscita di tutto il circuito.

Premetto che dopo l'assemblaggio l'alimentatore funzionava al 95%, mi spiego meglio...
avevo in uscita la tensione perfettamente regolabile da 1,2V fino a 30V e passa e lo stesso vale per la corrente il tutto con carico collegato e funzionava in modo perfetto . Gli unici problemi che riscontravo erano:

non funzionava la protezione per il corto circuito ed in caso di fault il circuito non si resettava. Infatti con carico collegato se abbassavo il limiter dopo un po andava in fault... e questo funzionamento era corretto in quanto me lo ha confermato Elettro, però
in questa situazione il circuito non si resettava o meglio alcune volte quest'ultimo andava a buon fine.

In pratica l'unica cosa che non funzionava affatto era la protezione da corto circuito
mettendo in corto il carico la protezione non entrava...

Purtroppo durante un test maldestramente mi è scappato un puntale del multimetro, non ho visto cosa a toccato e da li in poi non ha funzionato più nulla..

I valori dei componenti li avrò controllati almeno una decina di volte, così come le piste del pcb... senza riscontrare errori o altro.... per questo affermo che questo circuito mi sta facendo uscire di testa...



Ciao a tutti ragazzi é un po che non entro e lo faccio ora che ho un po di tempo per salutarvi TUTTI nessuno escluso e fare i complimenti a Parsec per la sua tenacia e per le realizzazioni che ha fatto e ad Absolute che vedo molto disponibile e preparato..

Parsec non mollare perchè il mio alimentatore ha funzionato al primo colpo ( e io sono ignorante in materia )..poi per test troppo stressanti l'ho distrutto e ne sto realizzando un'altro.....quindi penso che il tuo sia solo un problema di distrazione e sono sicuro che lo risolverai con l'aiuto degli altri utenti...forza e coraggio..a presto...Smilzo.

Capisco che prima nonostante qualche problema andava.... purtroppo ora il problema è che non va. E non sappiamo cosa è successo. quindi qualunque parte del circuito può essere il problema. ecco perchè bisogna procedere passo-passo, a meno di una botta di c... non vedo altro sistema.
A questo punto come ti ho detto più addietro devi verificare che la tensione di feedback arrivi al piedino 4 del LM. DEVE ARRIVARCI E VARIARE AL VARIARE DEL TRIMMER. se questo non succede l'LM non potrà lavorare come deve perchè non sente in entrata la tensione che deve monitorare in uscita. e quindi lui non corregge il PWM che modula l'uscita. dato che ora il driver sembra funzionare visto che cmq hai tensione in uscita il problema sembrerebbe qui. bobina e condensatore di filtro sono ok? non credo che tu sia riuscito a danneggiare la bobina, ma senza oscilloscopio è difficile dire se il pilotaggio dei mos è corretto.

Buonasera ragazzi e scusate il ritardo.

Ho misurato la tensione sul piedino 4 del LM è leggo max 0,5V circa ... Portando il trimmer a 0 leggo 0V..

Grazie Smilzo per quello che hai scritto!!! ;)

Ciao parsec
quando leggi 0,5V sul pin di feedback dell'LM che tensione hai in uscita all'alimentatore?
tu hai scritto che ruoti il trimmer, sei sicuro??? Il circuito prevede il potenziometro da 50k e il trimmer da 1K.
Per la regolazione dei usare il potenziometro.

Come già consigliato tempo fa rivedi i valori dei componenti del feedback.


Altro consiglio, se ruotando trimmer o potenziomentri non ottieni una variazione lineare di tensione potrebbe anche essere che il trimmer o il potenziometro sono guasti.

Ripropongo il mio consiglio: ricrea il circuito su piastra sperimentale

Ciao lemax74,

si scusa è il potenziometro da 50K non il trimmer.
La tensione in uscita dall'alimentatore oscilla in continuazione tra gli 8.2V circa e
i 9V circa indipendentemente se sul feedback dell'LM ho 0,5V o 0V.

Il potenziometro controllato con il multimetro è a posto, ma non ho ho una regolazione lineare nè sul pin 2 del LM, nè sul pin 1 del driver..

Se ricreo il circuito sulla breadboard sicuramente funziona, ma il problema sul pcb
resta in quanto otterrei la conferma della bontà del progetto, senza però capire dove
risiede la magagna sul pcb...

Dovresti far più uso dello schema per arrivare a capire dove sta il problema. La tensione che arriva  al pin 4 del LM non va bene. É poca. Da schema se vedi il potenziometro da 50K è  attaccato alla tensione di uscita. Perciò  quando  lo porti tutto da una parte questi dovrebbe prendere e portare questa tensione verso il pin4. C'è  In mezzo una resistenza che limita, ma qualcosa tra queste componenti non va. Come ti è  stato suggerito verifica  il partitore che riporta la tensione sul pin4. 0,5V sono assolutamente pochi e il 2576 tiene sparato il pm fino a che nn ritiene che la tensione in uscita sia al livello voluto.ovviamente attraverso il feedback del pin 4.

NB
Per verifica del partitore nn intendo che controlli le resistenze, ma che misuri la tensione e la segui per capire dove si perde. Dopo verifichi i componenti.

Buongiorno,

ho eseguito ulteriori verifiche.

Primo, per sicurezza ho sostituito il potenziometro 50K (comunque anche  quello già installato funziona), ruoto quest'ultimo tutto in un senso ed ottengo queste letture:

LM pedino-2 15V circa, piedino-4 0V circa. Pin-1 del driver 5V circa.


Potenziometro ruotato nel senso opposto le letture sono queste:

LM pedino-2 0V circa, piedino-4 6V circa. Pin-1 del driver 0V circa.

Ho controllato i componenti del partitore che porta la tensione al pin 4 del LM è sono ok, (d'altronde lo confermano i 6V che leggo).

La tensione in uscita dall'alimentatore adesso è stabile a circa 6,5V...
La tensione di ingresso all'alimentatore con cui sto facendo le verifiche è 12V.

Ogni qual volta ripeto delle verifiche dopo averlo lasciato stare per un giorno mi ritrovo sempre delle novità, ora ditemi se sono andato completamente in palla io o faccio prima ha far volare via dalla finestra il circuito con annessi e connessi..









parsec :

LM pedino-2 15V circa, piedino-4 0V circa. Pin-1 del driver 5V circa.


In questa situazione qual è il valore della tensione di uscita?
Qui non ci siamo proprio.... è proprio in questo caso che dovresti avere tensione al pin 4 del LM, mentre tu sei in una situazione inversa!!
Togli la R15 che va verso il transistor, così isoliamo completamente la sezione ed evitiamo possibili interferenze. il principio è che più tu alzi la Vout più si alza il pin 4 del LM. il valore che dici di leggere di 6 volt in realtà dovrebbe essere la stessa identica tensione che leggi ai capi del C19 C25, ovvero tra le 2 bobine. che è poi la stessa dell'uscita. E' la tensione di uscita, che dicevi nei post precedenti essere 8-9V quando al pin 2 LM ci sono 15V....ma qui mi dici esserci 6V e quando al pin 2 sei a 0. ! E' il contrario, non capisco perché.... sei sicuro di portare la tensione di feedback all'ingresso del potenziometro?? controlla la continuità dall'uscita all'ingresso del potenziometro. La tensione di uscita DEVE arrivare al potenziometro altrimenti non c'è il feedback!

Riletto....ok tensione di uscita 6,5V quindi la feedback dovrebbe andare bene...(verifica comunque la continuità) però quando porti a zero il PWM sul pin 1 del driver la tensione di uscita dovrebbe azzerarsi, non essere 6V. resta fissa a 6,5V?

Parsec io credo che la cosa migliore sia ricreare il circuito su piastra sperimentale e poi rifare il PCB senza serigrafie o soldermask.

A questo punto, oltre alla resistenza R15 da togliere io proverei a cortocircuitare anche R11.

Che dici Absolute?

Dalle foto del PCB che hai postato tempo fa mi sembra che il PCB presenti alcune imperfezioni, ovviamente la soldermask potrebbe trarmi in inganno, ma credo che non ci sia altra soluzione, sicuramente guadagneresti tempo!

Nella costruzione del nuovo circuito installa LM e 2481 nuovi.

Il problema che hai tu è proprio quello di avere un circuito che non si comporta mai allo stesso modo. Difficile trovare soluzioni ad un problema che cambia sempre le carte in tavola.

Ciao Absolut,

per tensione di uscita intendi quella dall'alimentatore?
Se intendevi quella, adesso è sempre 6,5V circa stabili indipendentemente da come il potenziometro è ruotato. Infatti prima avevo una tensione ballerina che oscillava rapidamente da 8,2V circa a 9V circa.. In pratica la rotazione del potenziometro non aveva (quando in uscita avevo 8-9V ballerini) e non ha ora con i 6,5V stabili e costanti
nessun effetto...
Esattamente mi ritrovo nella situazione inversa tensione su piedini 2 del LM e del driver e nessuna tensione sul piedino 4 del LM....

Si la tensione di feedback arriva all'ingresso del potenziometro (quella che leggo da immagine allegata), ed in uscita...

parsec :
ruoto quest'ultimo tutto in un senso ed ottengo queste letture:

LM pedino-2 15V circa, piedino-4 0V circa. Pin-1 del driver 5V circa.


Potenziometro ruotato nel senso opposto le letture sono queste:

LM pedino-2 0V circa, piedino-4 6V circa. Pin-1 del driver 0V circa.



Rileggendo bene, in realtà sembra a posto... quando ruoti verso massa, abbassi la tensione (ma non dovrebbe essere 0V perché c'è il trimmer R35 e la R14 prima di arrivare a massa...controlla la tensione nei vari punti del partitore quando hai i 6V perchè anche portando tutto il potenziometro verso lo zero, in realtà non dovresti arrivarci) che va verso il pin 4 LM e questi alza il PWM, motivo per cui leggi sul 2 i 15V e di conseguenza i 5V sul 1 del driver.
se invece ruoti verso la tensione di ingresso, l'LM sul pin 4 vede 6V e quindi chiude il PWM, quindi 0V sul pin 2. fin qui sembrerebbe esserci. il problema resta l'uscita del driver e i mos che non si alzano come Vout... quando alzi, controlla l'uscita del driver, il pin 7 (HO) dovrebbe alzarsi insieme all'alzarsi del pin 1 che sarebbe il pilotaggio del driver. segui questa tensione fino a R21 e poi al Gate del mos. vedi se arriva.

Ti confermo Lemax che si sta facendo dura senza avere il circuito sottomano. anche perché parsec è sfinito e non riesce ad analizzare il circuito. purtroppo ho imparato da tempo che anche la minima stupidata può invalidare il funzionamento... da una saldatura mancata, ad una pista micro-interrotta... spesso si danno per assodato aspetti che poi ti fregano. e allora non ti resta che verificare per filo e per segno il circuito non dando mai assolutamente nulla per scontato e seguendo passo-passo lo schema. alla fine ci si arriva sempre....e nella maggior parte dei casi e una vera e propria cazzata...dovuta il più spesso a mancanza o sviste. inoltre in questi casi vige sempre la legge di Murphy e hai sempre a fianco la sfiga che ti segue passo-passo...

Fatto le verifiche che mi hai indicato,

con il potenziometro a zero tensione di 6V sui vari punti del partitore, leggo sui piedini interessati circa 0,24V.

Sul pin 7 del driver leggo sempre 6,58V circa, il potenziometro non ha alcun effetto. Questa tensione la ritrovo sia sulla R21 che sul Gate del mosfet.

Ho provato con un altro driver stessa situazione con la differenza di leggere sul pin 7
1,6V invece che 6,58..

I driver sono entrambi nuovi di pacca...

Un altra  cosa da far girare le cervella!!!

Si lemax, mi sto convincendo anche io che la soluzione migliore è ricostruire da capo tutto a partire dal pcb e tutti componenti nuovi...

Comunque allego la foto del pcb prima del solder mask, mi sembra non ci siano problemi di sorta!!! Dalla foto dove sembra che le piste sia in corto ho fatto tutti i controlli del caso ed era a posto.

Non ho il tempo di sbrogliare lo schema del progetto per realizzare i Gerber e farmi realizzare il pcb, se i progettisti fossero così gentili da postare il loro sbroglio sarebbe
veramente utile...


Il lavoro è impeccabile ,ma ovviamente c'è qualcosa che non va ..altrimenti funzionava  .

A parte gli scherzi ,il circuito è molto semplice e dovrebbe essere altrettanto semplice risalire al problema .

Stampa lo schema elettrico e analizzato.

Scoprirai che puoi suddividerlo in blocchi e bypassarne uno alla volta per capoté cosa non va.
Ad esempio se isoli il Pin 2 del driver ...diventa un semplice alimentatore non regolato in corrente .
Se invece forzi il Pin 1 a 5V ...regoli solo la corrente .
Con questo semplice test riesci a dividere lo schema in due ...poi proseguì dove non va.
Mi raccomando sempre però ...
Una bella lampadina come carico (che supportano la massima tensione in ingresso) e la resistenza di Gate del secondo mosfet disconnessa  (solo quando tutto funziona deve essere collegata).
Un saluto e per i file provvediamo

Ciao a tutti.
Qualcuno di voi sta utilizzando questo alimentatore?
Lo chiedo perchè vorrei realizzarlo ma ho qualche domanda da fare.
I punti contrassegnati come shunt (pad1,2,3 e 4) devono essere collegati tra di loro (+con+ e- con - naturalmente)?
Esiste una lista componenti con i codici e dove comprarli?
Grazie a tutti coloro che mi vorranno rispondere.
Ciao

Maurj61 :
I punti contrassegnati come shunt (pad1,2,3 e 4) devono essere collegati tra di loro (+con+ e- con - naturalmente)?

Si, è il segnale corrente
Maurj61 :
Esiste una lista componenti con i codici e dove comprarli?

Si, da qualche se n'è discusso.
Fa tristezza che questo forum non è animato
un saluto a tutti

Grazie della risposta Pinko.
In effetti questo forum è quasi abbandonato...peccato.
Avrei un'altra domanda.
Volendo utilizzare uno strumento per visualizzare tensione e corrente, i punti shunt vanno comunque collegati tra di loro ?
Grazie ancora.
Ciao

Maurj61 :
Volendo utilizzare uno strumento per visualizzare tensione e corrente, i punti shunt vanno comunque collegati tra di loro ?

Si, ma non centrano nulla con lo strumento, quello va collegato sull'uscita
Buona domenica a tutti

Salve a tutti stavo guardando lo schema di questo alimentatore. Ammetto che è fatto molto bene. Avrei solo alcune domande da fare. a cosa serve la rete di 3 resistenza poste alluscita dellLM2576?
Altra considerazione, il feedback è preso prima del secondo induttore, a questo punto vorrei solo far notare che la regolazione del feedback non è direttamente connessa al carico. Per grosse variazioni di correnti VL=L*(delta_I/delta_t). per grosse fluttuazioni di corrente la tensione di regolazione non rispecchia quella vista dal carico.
Non è possibile mettere il feedback direttamente sul carico? Se ci fossero troppe fluttuazioni, tali da falsare la retroazione, si potrebbbe pensare ad un filtro passa basso passivo molto semplice.

Ciao Roberto e benvenuto. le tre resistenze sono un semplice partitore resistivo per abbassare il pwm in entrata al driver IR2184 che accetta solo livelli TTL. quindi max 5V. dato che vedo che sei esperto in elettronica di potenza, ti spiace se ti chiedo alcune cose al riguardo?

diabloi :
Altra considerazione, il feedback è preso prima del secondo induttore, a questo punto vorrei solo far notare che la regolazione del feedback non è direttamente connessa al carico. Per grosse variazioni di correnti VL=L*(delta_I/delta_t). per grosse fluttuazioni di corrente la tensione di regolazione non rispecchia quella vista dal carico.


http://www.energialternativa.org/cgi-bin/yabb2/YaBB.pl?num=1469279474/74#74

Grazie mille della risposta,
Avevo immaginato qualcosa a riguardo la partizione di tensione, ma non ero sicurissimo.
Certamente, chiedetemi pure, spero di esservi utile. Diciamo che non sono un esperto. In riferimento alla lentezza della banda da 60Hz, la colpa è data dalle grosse capacità di uscita. La frequenza di taglio è data da 1/(2*pi*R*C) o 1/(2*pi*Radice(L*C)), non ho fatto i conti, ma con tutte quelle capacità di uscita, credo che il valore possa essere causato dalla capacità di uscita. Bisognerebbe anche valutare quale è la massima capacità in ingresso ammessa dal DC-DC che si occupa di generare il pwm.
la resistenza di Shunt é situata sul ramo di ritorno del GND. cosí si rischia di non vedere i corto circuiti tra Vout é una massa che non sia quella dell'alimentatore. Se Per qualche motivo io metessi il dito tra Vout e lo chassi di un qualsiasi altro elettrodomestico, la resistenza di shunt verrebbe bypassata.
Correggetemi se dico stupidaggini!
Essendo letta in maniera differenziale io avrei posto la rshunt di protezione all'uscita dell'induttore. Sto cercando i componenti per fare una simulazione con Multisim, ma non riesco a trovare tutti i componeti nel database.

da un po' di tempo, partendo dall'idea di questo circuito, sto cercando di progettare uno stadio di potenza da 20-30A da utilizzare come caricatore MPPT. dovendo però lavorare con tensione più che doppie (100V in entrata) mi trovo abbastanza in difficoltà. le mie competenze in elettronica di potenza sono pressoché inesistenti, e mi mancano le basi teoriche ingenieristiche. mettici anche il fatto che la teoria scolastica è per me lontana decenni e ti puoi fare un'idea di come sto brancolando nel buio. questo stadio non si può usare, in quanto gli IRF4310 hanno una VDS di max 100V, purtroppo ho scoperto a mie spese ( parecchie mos bruciati ) che la VDS consigliata e almeno il doppio di quella di esercizio. dato che la configurazione a doppio mosfet è in realtà piuttosto critica (al minino intoppo c'è un incrocio tra i mos e saltano entrambi) ho adottato la configurazione più classica con un solo mos che carica la bobina. purtroppo il rumore generato da una bobina così grossa mi crea problemi allo stadio di alimentazione dell'elettronica di controllo. ho tentato di aggiungere un filtro snubber sulla bobina, ma non sembra sortire grandi effetti. anche perché non mi è chiaro come calcolarlo. insomma sono nei guai e non so come venirne fuori. avrei bisogno di qualcuno che possa darmi una mano dal punta di vista teorico/pratico per mettere a punto uno stadio robusto e funzionante.

L'argomento è abbastanza complicato da riassumere in poche righe. Prova a creare una nuova discussione e allega lo schema elettrico. Così vediamo quanto posso esserti utile.

Ok. Metto insieme un po' di elementi e poi provo a postare.

Ho scaricato gli schemi dell'alimentatore pubblicato, ma si può avere anche il file del progetto in Eagle o Altium? o devo ricrearmi tutta la board da zero?

purtroppo il file cad non è mai stato pubblicato. c'è però il pdf del pcb , ma così com'è andrebbe riprodotto per fotoincisione.

Ciao a tutti...volevo dire ai nuovi che vogliono riprodurre l alimentatore,che funziona davvero bene e che vale la pena riprodurlo...tempo fa ebbi un problema di funzionamento che poi risolvemmo in privato col buon Elettro a cui mando un saluto... da allora ha sempre funzionato alla grande....

per Pinko:ho provato a scriverti in privato...appena puoi se ti va rispondimi..;)...a presto..un salutoancora a tutti..Smilzo

Sarebbe interessante sapere che problema era, e come lo hai risolto. Questo è molto utile per avere una buona comprensione del sistema!

Ho Iniziato a cercare i componenti per riprodurlo, però le capacità da 10.000uF non capisco quali siano. Come tensione direi sui 100V, tanto per stare larghi, ma di che marca le avete montate? e le resistenze che potenze hanno?

Smilzo :
Ciao a tutti...volevo dire ai nuovi che vogliono riprodurre l alimentatore,che funziona davvero bene e che vale la pena riprodurlo


Ciao Smilzo. Su questo non c'è nessun dubbio. Anche io ho quasi finito di assemblare il tutto, solo che (non avendo più gli acidi per incidere il pcb) sono partito disegnanto lo schema elettrico per riprodurlo  al cnc, ho fatto su due schede separate, testato con solo 5A sembra non ci siano problemi
un saluto a tutti


Ciao a tutti.
Sto rifacendo il pcb dell'alimentatore e ho visto che il condensatore elettrolitico C36 è collegato col positivo a massa.
E' un errore o serve per ricavare una tensione negativa per
l'NE5532 ? Se è così non si rovina ?
Altra cosa, ho collegato tramite pista i punti di Shunt per non avere fili che girano, va bene ?
Se a qualcuno interessa appena finito lo posto.
Grazie a tutti e come sempre i consigli sono ben accetti.

Maurj61 :
Ciao a tutti.
Sto rifacendo il pcb dell'alimentatore e ho visto che il condensatore elettrolitico C36 è collegato col positivo a massa.
E' un errore o serve per ricavare una tensione negativa per
l'NE5532 ? Se è così non si rovina ?
Altra cosa, ho collegato tramite pista i punti di Shunt per non avere fili che girano, va bene ?
Se a qualcuno interessa appena finito lo posto.
Grazie a tutti e come sempre i consigli sono ben accetti.


Ciao, sei riuscito a ricopiare lo schematico in qualche software? io molti componeti come i due interruttori di potenza non riesco a ritrovarli. devo cercarne di sostituti...
Credo che sia una charge pump negativa per poter screare l'alimentazione negativa da una positiva.

diabloi :
Maurj61 :
Ciao a tutti.
Sto rifacendo il pcb dell'alimentatore e ho visto che il condensatore elettrolitico C36 è collegato col positivo a massa.
E' un errore o serve per ricavare una tensione negativa per
l'NE5532 ? Se è così non si rovina ?
Altra cosa, ho collegato tramite pista i punti di Shunt per non avere fili che girano, va bene ?
Se a qualcuno interessa appena finito lo posto.
Grazie a tutti e come sempre i consigli sono ben accetti.


Ciao, sei riuscito a ricopiare lo schematico in qualche software? io molti componeti come i due interruttori di potenza non riesco a ritrovarli. devo cercarne di sostituti...
Credo che sia una charge pump negativa per poter screare l'alimentazione negativa da una positiva.


Buongiorno a tutti, io ho disegnato lo schema con il CAD l'ho riprodotto e funziona molto bene, ma c'è un problema con la regolazione della corrente al di sotto di una certa soglia, da 700mA in su si comporta benissimo, mentre al di sotto non riesco a regolarla, ha uno scatto e scende a zero, e ovviamente anche la tensione scende a zero. Non so se è normale, ma dai video sembra di no. Chiedo a chi lo ha realizzato (visto che i capi assenti) se può fare questa prova per confermare ho smentire.
Grazie a tutti
Un saluto a tutti

Problema risolto, adesso scendo a 25mA, questo alimentatore è veramente fantastico, ha una reattività impressionate.
Grazie Eletrro, grazie Ufo.
Questo sarà il pannello frontale
Buone vacanze a tutti


Buongiorno amici del forum, vorrei cimentarmi anche io sulla costruzione di questo meraviglio alimentatore. Qualcuno potrebbe realizzarmi la basetta, su mille fori la vedo un pò dura.
Chiaramente pagherò le spese.
Grazie e buona giornata.

Toc, toc.
C'è nessuno qui?.
Ci siamo persi per strada?.

Bridge

Buongiorno a tutti, sono nuovo del forum vorrei porvi alcune domande dell'alimentatore suddetto.
Ho fatto stampare dalla cina lo stampato, premetto che ho le basi di elettronica e che prima riparavo CRT e VCR.
assemblando tutto mi accorgo che ho vari problemi inerenti all'uscita cioè mi spiego meglio variando la tensione in uscita, dopo pochi secondi la tensione si abbassa come se io staccassi il il feedback del 2576.
Se qualcuno mi darebbe una dritta gliene sarei grato.
Grazie  ;)

Buona sera Luigi, Pinko potrebbe darti una dritta in merito alla questione.
Mi dispiace non esserti di ausilio poichè non ho seguito l'argomento.
Bridge

Buongiorno Bridge, grazie della risposta, spero di essere consigliato da qualcuno

Buongiorno Pinko, mi hanno fatto il tuo nome, in merito al mio problema. Sapresti darmi delle dritte? Grazie

Buonasera, c'è qualcuno che mi potrebbe aiutare a risolvere questo problema? Grazie

Luigi90 :
Buongiorno Pinko, mi hanno fatto il tuo nome, in merito al mio problema.


Salve, e benvenuto.
Sono passati un po di anni, spiegami esattamente quale è il problema e vediamo, ho avuto anche io un po ri rogne che ho risolto (distrazioni).

Grazie Pinko per non aver abbandonato il progetto

Difficilmente rinuncio, a volte mi ci rotolo dentro, ma alla fine qualcosa mi buono esce sempre.
