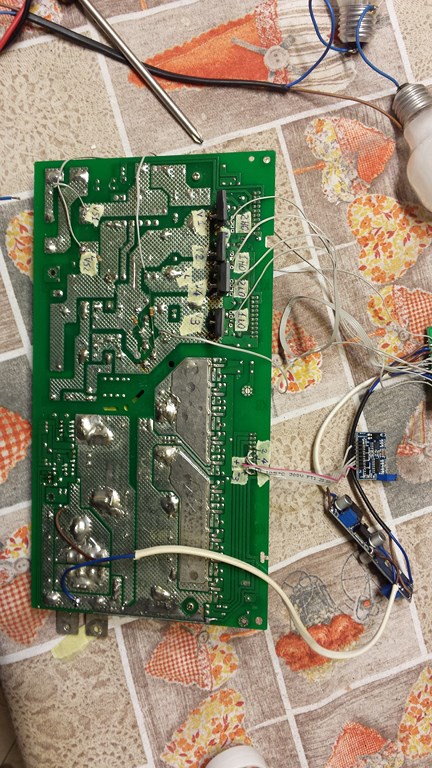

sera, ho a disposizione una scheda di potenza di un inverter sinergex con controller irreparabile e vorrei provare ad adattarci qualcosa, per la parte dc ho utilizzato questa:
https://it.aliexpress.com/item/SG3525-LM358-Inverter-Driver-Board-12V-24V-Mixer-Preamp-Drive-Board/32655551882.html?spm=2114.13010608.0.0.tPxa5y
ed anche non avendo collegato i pin di controllo 5 6 e 7 la parte elevatrice sembra funzionare e sui condensatori di livellamento a.t. ho circa 380v a 24v di alimentazione

per la parte che riguarda il ponte ad h ho a disposizione questo modulino acquistato e provato su unaltro inverter e anche se collegato coi fili provvisoriamente sembrava funzionare magari non bene perche non riuscivo a regolare la tesione in uscita ma pilotava il ponte
https://it.aliexpress.com/item/Free-Shipping-1pc-Sine-wave-inverter-driver-board-PIC16F716-IR2110/1503900516.html?spm=2114.13010608.0.0.x22Epi
il problema è che provando ad adattarlo allla scheda sinergex non ottengo risultati cioè non pilota il ponte che se pur alimentato rimane morto, inizialmenteho sbagliato a collegare i pin  1lo 1ho 2lo 2ho invertendoli ma non ci sono stati corti ne assorbimenti anomali nessun igbt è andato in cc insomma niente di niente, secondo voi si sono danneggiati gli ir o cè qualche collegamento che sbaglio? ho ricontrollato 1000 volte e anche se tutto impastrocchiato per quel poco che ne so dovrebbe tirar fuori qualcosa invece è morto, possibile sia bloccato per una protezione che interviene sui pin  ifb o vfb? ho provato anche a scollegarli ma il risultato non cambia, dimenticavo come massa ho usato la massa sul secondario a 380v e non la massa a 24 dell'alimentazione principale forse è questa la causa del mancato funzionamento? ovviamente la massa della quale sto parlando è quella alla quale fanno riferimento i pin vfb e ifb quella della schedina è collegata ovviamente alla massa a 24 o meglio è collegata a due DC-DC Buck Converter Step Down che forniscono rispettivamente i 5 e i 12 v, l'unica cosa che non ho provato è ad usare la massa cioè il negativo dei 24v per i circuiti del vfb e ifb ma non l'ho ancora fatto per paura del botto allego qualche foto
