ecco un piccolo aggiornamento.

Celle lifepo4 recuperate da bici elettriche o batterie 12v

Provate e testate con OPUS 0.5A
Celle con Ah tra 0,9 e 1,6.
Media decisamente superiore a 1Ah ma verrà considerata tale.
Tensione nominale : 3.2V
Tensione di full carica 3.65V
Tensione di carica effettiva massima impostata 3.5V

Inverter 24V
Regolatore di carica per piombo (curve mooolto simili al Piombo) 24V

Sistema di prova :
Carica bilanciata con caricatore/bms ISDT T8

Scarica con inverter e prelievo di 250w per verificare la resa del sistema in condizioni "medie"

BMS:
Bilanciatore 1S sulla serie singole con scarica di 1.6A max a 3.6V

In test anche bilanciatore 16S (in caso di passaggio a 48V) che verrà usato a 8S solamente.

Test futuro di un BMS reale con correnti più basse di bilanciamento ma parametri completamente "diversi" per l'intervento. Carica e scarica massima 20A.


Configurazione accumulo : 8 Serie 80 Paralleli (8S16P5P)

5P:
I paralleli sono fatti saldando a spot 5 celle con saldatrice economica comprata in germania.


16P:
Ogni pacchetto in parallelo ha un fusibile sul positivo, che in caso di assorbimento/erogazione di più di 3A salta (fastblow)

8S:
La serie è "creata" insieme al parallelo dei 16 blocchi da 5 celle.
Il fusibile va dal positivo dello slot 4 pezzi e va al negativo dello slot successivo. Il parallelo viene garantito da cavo 4mmq.

Previsti 8 pacchi come questo in totale, quando il tempo lo permetterà.

Energia accumulata :
80ah x 25.6V = 2048 Wh
Picco massimo di progetto :
3A * 16 *25.5V = 1,22 Kwp
Picco previsto a regime per singolo pacco :
3000w / 8 = 375w

Materiale per pacco:
Holder 4x 18650 =32 pezzi
Fusibili 3A = 144 pezzi
Cavo 4 Mmq = a piacere
Nickel strip : 30 metri
Ore : svariate

Sistemi di sicurezza:
1 Magnetotermico DC 20A per ogni pacco
1 Fusibile 20A per ogni pacco

1 Differenziale in ingresso inverter
2 differenziali in uscita inverter (servirà due zone distinte)


qualche foto e quando ho tempo spiego per filo e per segno.

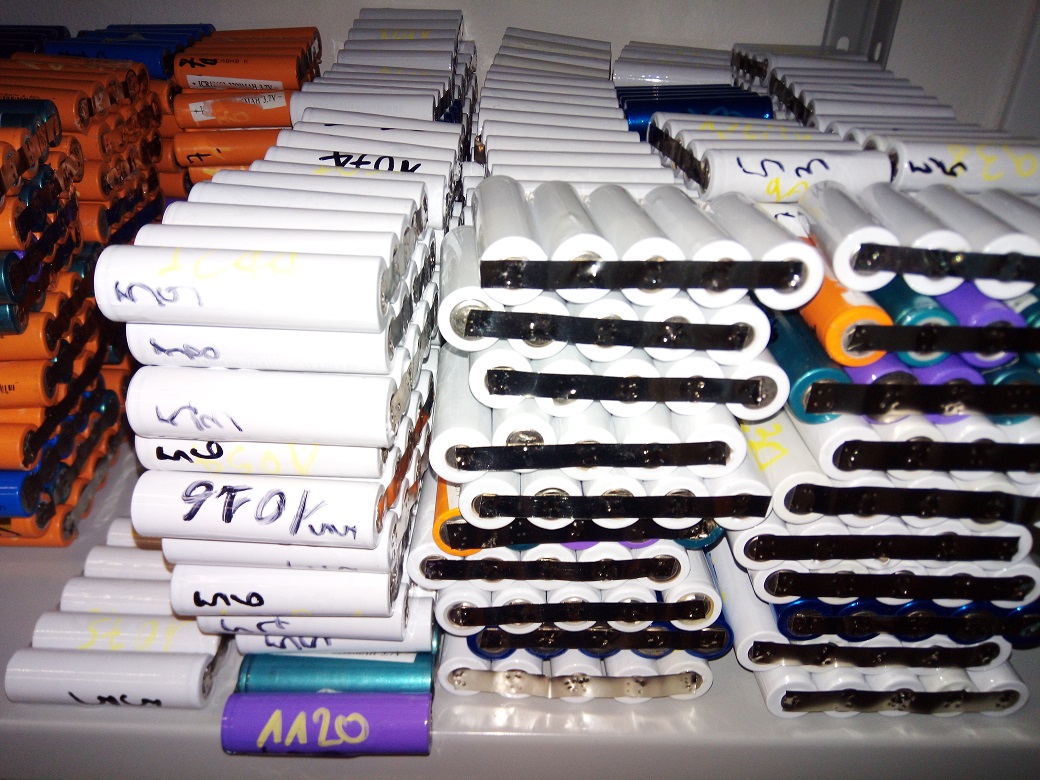

384+ cartucce (5P) - capacità media 1080 mAh per cella




[sup]mAh      pcs      ah      wh
3000      15      45      144
4000      40      160      512
5000      151      755      2416
6000      149      894      2860.8
7000      40      280      896

Avg mAh |Tot. Pcs |Tot. Ah      |Tot. Watt/H
5.403      |395        | 2134      |6828.8
Avg Cells
1.081[/sup]

Solo adesso vedendo meglio la foto ho capito
Ne hai messe 5P per elemento buona idea
Questo metodo effettivamente rispetto gli altri stressa molto meno la cella
come saldatura e ha in intercambiabilita molto veloce.
Ne ho ordinati anche io 40 di questi portatile in plastica da 4
Quindi se faccio nel mio caso del pacco 60P
60/5 e poi /4 bastano tre portaelementi per fare un pacco 60P1S
Quindi su 5 elementi con elementi da 1,8A conto un fusibile da 15A per fila ?

quegli holder non reggono più di 5A

Ok fatto bene a dirlo
Provero con pacchi da 3P
Quindi 12P in totale di  Celle 1,8A per 4 connessioni per contenitore.
